Corrosieve chemicaliën stellen hoge eisen aan de materialen, structuur en bedrijfsomstandigheden van industriële processchepen. De voering van polytetrafluorethyleen (PTFE) zorgt voor een corrosiebestendig binnenoppervlak, terwijl de omringende staalstructuur mechanische ondersteuning biedt. Het kiezen van een geschikt bekleed vat vereist echter meer dan het identificeren van een chemisch bestendig materiaal of het specificeren van een nominale capaciteit.
In deze gids wordt uitgelegd hoe u de chemische compatibiliteit, temperatuur- en drukomstandigheden, vatconfiguratie, aansluitingen, inspectievereisten en bedieningsprocedures kunt beoordelen. Het onderzoekt ook de verschillen tussen reactoren, opslagtanks, ontvangers en mengtanks, waardoor procesingenieurs een duidelijkere apparatuurspecificatie kunnen ontwikkelen voordat het ontwerp wordt goedgekeurd en geproduceerd.
Inhoudsopgave
Selecteer een sectie om de relevante overwegingen bij de selectie van techniek en apparatuur te verkennen.
- Inzicht in PTFE-voeringen bij chemische verwerking
- Hoe de voering en de staalconstructie samenwerken
- Vier hoofdtypen beklede procesvaten
- Evaluatie van chemische compatibiliteit
- Temperatuur-, druk- en vacuümvereisten
- Capaciteit, afmetingen en uitrustingsindeling
- Mondstukken, mangat- en procesaansluitingen
- Voeringinspectie en kwaliteitsverificatie
- Het opstellen van een apparatuurspecificatie
- Veel voorkomende selectie- en ontwerpfouten
- Installatie, bediening en onderhoud
- Een aangepaste apparatuurconfiguratie plannen
- Veelgestelde vragen
- Overwegingen bij de definitieve selectie
1. Inzicht in PTFE-voeringen bij chemische verwerking
Bij industriële chemische processen zijn vaak zuren, logen, oplosmiddelen, tussenproducten en andere stoffen betrokken die conventionele met metaal bevochtigde oppervlakken kunnen aantasten. Materiaalkeuze wordt daarom een cruciaal onderdeel van de apparatuurtechniek, vooral wanneer het proces herhaalde blootstelling aan een corrosief medium onder gecontroleerde bedrijfsomstandigheden vereist.

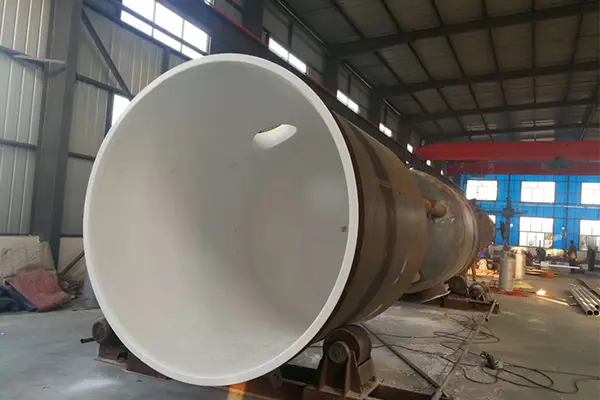

PTFE-gevoerde apparatuurzijn ontworpen rond een eenvoudig principe: scheid het procesmateriaal van het structurele metaal door een corrosiebestendige binnenbekleding aan te brengen. De bekleding dient als het beoogde contactoppervlak, terwijl het buitenste stalen vat de structurele ondersteuning biedt die nodig is voor het ontwerp van de apparatuur.
PTFE, of polytetrafluorethyleen, is een fluorpolymeer dat bekend staat om zijn brede chemische bestendigheid en relatief lage wrijvingsoppervlak. Deze eigenschappen maken het een kandidaat voor veel chemische insluitings- en verwerkingstoepassingen. Niettemin moet de geschiktheid van het materiaal worden vastgesteld voor de feitelijke chemische samenstelling, concentratie, temperatuur en bedrijfsomstandigheden, in plaats van alleen op basis van de materiaalnaam te veronderstellen.
Waarom het interne contactoppervlak ertoe doet
Het bevochtigde oppervlak is het deel van een vat, verbinding of accessoire dat in direct contact komt met het procesmateriaal. De chemische compatibiliteit ervan kan van invloed zijn op de verontreinigingscontrole, de integriteit van de apparatuur, de inspectie-eisen en de frequentie van onderhoudsinterventies.
Voor een schip dat corrosieve grondstoffen bevat, kan het grootste probleem het langdurige contact tussen de vloeistof en de bekleding zijn. Een reactievat vormt een andere uitdaging omdat de chemische samenstelling, temperatuur, druk en roering tijdens een batch kunnen veranderen. Een ontvanger kan gedurende een kortere periode aan een processtroom worden blootgesteld, maar vereist nog steeds compatibiliteit met het binnenkomende materiaal en eventuele gecondenseerde vloeistof.
Elke aanvraag moet daarom worden beoordeeld als een volledige taak en niet als een op zichzelf staand materiaalkeuzebesluit.
Techniekprincipe:Corrosiebestendigheid is een onderdeel van de geschiktheid van apparatuur. Er moet ook rekening worden gehouden met structurele integriteit, ondersteuning van de voering, afdichtingsvoorzieningen, temperatuurgrenzen, drukomstandigheden en procesconfiguratie.
Waar een bekleed vat in een proces past
Afhankelijk van de opstelling van de fabriek kan een bekleed vat binnenkomende materialen ontvangen, deze tussen verwerkingsfasen vasthouden, een chemische reactie mogelijk maken of een gecontroleerde omgeving voor het mengen bieden. Het vat moet overeenkomen met de beoogde procesfunctie, inclusief het verwachte stroompad, de materiaaloverdrachtsmethode en de relatie met aangesloten apparatuur.
Door deze rol in een vroeg stadium te definiëren, wordt een veelvoorkomend specificatieprobleem voorkomen: het aanvragen van een generiek corrosiebestendig schip zonder duidelijk te maken welke handelingen het schip precies moet uitvoeren.
2. Hoe de bekleding en de staalconstructie samenwerken
Een bekleed vat bevat twee belangrijke functionele elementen: de interne fluorpolymeervoering en het omringende structurele lichaam. Hoewel ze één stuk procesapparatuur vormen, dienen deze elementen verschillende doeleinden en moeten ze samen worden geëvalueerd.
De binnenvoering
De bekleding creëert een barrière tussen het procesmedium en het onderliggende metaal. De effectiviteit ervan hangt af van de geschiktheid van het polymeer voor het gespecificeerde medium, de constructie van de bekleding, de toestand van het afgewerkte oppervlak en de manier waarop de bekleding de geometrie van het vat aanpast.
Gebieden rond spuitmonden, hoeken, diameterveranderingen, openingen en andere overgangen verdienen bijzondere aandacht. Deze locaties kunnen ingewikkelder geometrieën met zich meebrengen dan een brede, relatief uniforme vaatwand. De voorgestelde constructiemethode moet geschikt zijn voor de afmetingen van de apparatuur en de oppervlakken die bescherming behoeven.
Het externe stalen lichaam
Het stalen lichaam zorgt voor structurele ondersteuning en vormt de belangrijkste draagconstructie. Bij het ontwerp moet rekening worden gehouden met de vereiste capaciteit, externe belastingen, opstelling van het vat, aangesloten leidingen, ondersteuningsomstandigheden en toepasselijke drukvatvereisten, waar relevant.
Het installeren van een chemisch bestendige bekleding neemt niet de noodzaak weg om de metalen structuur te engineeren. Structurele materialen, wandconstructie, ondersteuningsvoorzieningen en verbindingen moeten worden geselecteerd voor de beoogde dienst en de toepasselijke ontwerpbasis.
De interface tussen de twee componenten
Een polymeervoering en een metalen vat reageren verschillend op veranderingen in temperatuur en mechanische belasting. Hun interactie is daarom een belangrijke ontwerpoverweging, vooral wanneer het proces verwarming, koeling, drukvariatie of herhaalde bedrijfscycli met zich meebrengt.
De geschiktheid van de methode voor het vasthouden van de voering, de dikte, de geometrie en de ondersteunende opstelling moeten worden bevestigd voor het voorgestelde vaartuig. Ontwerpers moeten ook overwegen hoe het systeem zal reageren tijdens het opstarten, normaal functioneren, schoonmaken, afsluiten en voorzienbare procesafwijkingen.
De exacte constructiedetails zijn afhankelijk van het type apparatuur en de productiemethode. Een ontwerp dat geschikt is voor de geometrie van een vat mag niet automatisch worden aangenomen dat het geschikt is voor een ander vat dat onder andere mechanische of thermische omstandigheden werkt.
3. Vier hoofdtypen beklede processchepen
Hoewel beklede reactoren, opslagtanks, ontvangers en mengtanks een soortgelijk basisconstructieconcept kunnen delen, zijn hun procestaken niet uitwisselbaar. Het selecteren van het juiste type begint met het identificeren van wat het schip moet doen binnen het productiesysteem.
3.1 Met PTFE beklede reactoren
Een reactor herbergt een chemische reactie of een ander proces waarbij de inhoud een gedefinieerde transformatie ondergaat. De interne bevochtigde oppervlakken moeten compatibel zijn met de uitgangsmaterialen, reactieproducten, tussenproducten en relevante reinigingsmedia.
Reactieomstandigheden kunnen gedurende een batch veranderen. Een proces dat begint met verschillende afzonderlijke componenten kan naarmate de reactie vordert een andere chemische samenstelling ontwikkelen. De temperatuur kan stijgen of dalen, terwijl gasontwikkeling, dampvorming of drukveranderingen de vereiste vatconfiguratie kunnen beïnvloeden.
Om deze redenen moeten de reactorspecificaties de volledige werkingsvolgorde beschrijven, in plaats van alleen de normale stationaire omstandigheden te verschaffen.
- Definieer de chemische samenstelling en concentratie van de materialen die aanwezig zijn tijdens elke belangrijke procesfase.
- Specificeer normale en maximale bedrijfstemperaturen, ontwerpdruk en eventuele vacuümomstandigheden.
- Identificeer de vereiste aansluitingen voor verwarming, koeling, laden, ontladen en bemonsteren.
- Controleer of roering, aanvullende instrumentatie of andere procesaccessoires vereist zijn.
Het doel is om de bekleding, de vatstructuur en de accessoires af te stemmen op het feitelijke reactieproces, en niet simpelweg om de afmetingen van een bestaande tank te reproduceren.
3.2 Met PTFE beklede opslagtanks
Opslagtanks worden gebruikt om chemische grondstoffen, tussenproducten en procesvloeistoffen op te slaan voordat ze naar een andere fase worden overgebracht. In tegenstelling tot een reactor voert een opslagtank mogelijk geen actieve transformatie van de inhoud uit. Niettemin kan het opgeslagen medium gedurende langere tijd in contact blijven met de bekleding.
Bij de selectie moet rekening worden gehouden met de opgeslagen chemische stof, de concentratie ervan, de duur van het contact en het volledige bereik van opslagtemperaturen. Ook de omstandigheden tijdens het vullen, legen, reinigen en tijdelijk stilleggen moeten worden beoordeeld.
Tank layout is another important consideration. The required working volume, access for inspection, transfer connections, installation area, and relationship with pumps or connected process lines all influence the final configuration.
- Maak onderscheid tussen de nominale tankinhoud en het vereiste bruikbare werkvolume.
- Specificeer de chemische media die in de tank zijn opgeslagen, inclusief relevante reinigingsvloeistoffen.
- Geef indien van toepassing de vereisten voor inlaat, uitlaat, ontluchting, afvoer en instrumentatie op.
- Bevestig de beoogde installatielocatie en eventuele toegangs- of onderhoudsbeperkingen.
Een geschikte opslagconfiguratie moet de vereiste insluitingsfunctie bieden en tegelijkertijd compatibel blijven met de chemische en mechanische omstandigheden die tijdens het gebruik voorkomen.
3.3 Ontvangers met PTFE-voering
Ontvangers verzamelen materiaal uit een stroomopwaarts proces voordat het wordt overgedragen, verder verwerkt of ergens anders in het productiesysteem naartoe wordt gestuurd. Afhankelijk van het proces kan het ontvangen materiaal een vloeistof, een condensaat, een mengsel of een stroom zijn waarvan de samenstelling in de loop van de tijd varieert.
Een ontvanger kan eenvoudiger lijken dan een reactor, omdat het primaire doel ervan wellicht eerder verzameling dan reactie is. De ontvangstplicht moet echter nog worden gedefinieerd. De binnenkomende stroom, het verwachte accumulatievolume, de overdrachtsfrequentie, de temperatuur en de drukomstandigheden beïnvloeden de vereiste configuratie.
Verbindingen verdienen bijzondere aandacht omdat een ontvanger vaak tussen afzonderlijke apparaten wordt geplaatst. Een onjuiste oriëntatie van de spuitmonden of een onjuiste maatvoering van de aansluitingen kan de installatie bemoeilijken en de beoogde processtroom beïnvloeden.
- Identificeer de stroomopwaartse bron en de verwachte kenmerken van de inkomende stroom.
- Schat de maximale hoeveelheid die zich kan verzamelen vóór de volgende overdrachtsoperatie.
- Definieer het afvoertraject en eventueel benodigde ontluchtings- of niveaubewakingsaansluitingen.
- Bevestig de bedrijfsdruk en eventuele drukveranderingen tijdens het overbrengen of uitschakelen.
Deze details bepalen of de geselecteerde ontvanger zijn incassotaak binnen de bredere systeeminrichting kan uitvoeren.
3.4 Met PTFE beklede mengtanks
Mengtanks combineren materialen of houden een mengsel onder gespecificeerde procesomstandigheden. Hun ontwerp kan een roerder, aandrijfopstelling, asingang, schotten waar nodig, en meerdere materiaalverbindingen omvatten.
De bevochtigde componenten moeten als een compleet geheel worden beschouwd. Compatibiliteit van de bekleding van het hoofdvat bepaalt niet automatisch de geschiktheid van elk onderdeel dat in contact komt met het medium. Asgerelateerde componenten, afdichtingen, pakkingen en andere accessoires hebben hun eigen materiaal- en bedrijfsconditiecontroles nodig.
De roerderkeuze heeft ook invloed op het ontwerp van de apparatuur. Vereiste mengprestaties, vloeistofeigenschappen, verwacht gehalte aan vaste stoffen, bedrijfssnelheid en de geometrie van het vat kunnen de configuratie beïnvloeden. Mechanische belastingen en de interface tussen het roerwerk en het beklede vat moeten worden beoordeeld voordat de productiedetails worden afgerond.
- Definieer de te mengen materialen en eventuele verwachte veranderingen tijdens het gebruik.
- Specificeer of een roerder nodig is en geef de relevante mengvereisten op.
- Identificeer de asinvoervoorzieningen, afdichtingen, instrumentatie en andere procesinterfaces.
- Controleer de reinigingsmethode en de toegankelijkheid van de interne bevochtigde oppervlakken.
Mengtoepassingen vereisen gecoördineerde mechanische en chemische techniek in plaats van een vatselectie op basis van alleen capaciteit.
| Uitrustingstype | Primaire functie | Belangrijke ontwerpoverweging | Belangrijke procesinvoer |
|---|---|---|---|
| Reactor | Geschikt voor een chemische reactie of transformatie. | Veranderende omstandigheden gedurende de gehele bedrijfscyclus. | Reactiefasen en werkingsbereik. |
| Opslagtank | Bevat grondstoffen, tussenproducten of procesvloeistoffen. | Langdurig contact en bewaarcondities. | Werkvolume en opgeslagen medium. |
| Ontvanger | Verzamelt materiaal uit een procesfase. | Inkomende stroom-, accumulatie- en overdrachtsregelingen. | Inlaatomstandigheden en afvoervereisten. |
| Mengtank | Combineert materialen of onderhoudt een mengsel. | Roeren, asinterfaces en bevochtigde accessoires. | Materiaaleigenschappen en mengplicht. |
De tabel presenteert algemene functionele verschillen. Voor de beoogde procesomstandigheden moeten definitieve constructiedetails worden vastgesteld.
4. Evaluatie van chemische compatibiliteit
Chemische compatibiliteit is een uitgangspunt bij de selectie van apparatuur, maar moet worden vastgesteld aan de hand van feitelijke procesinformatie. Het kan zijn dat een chemische naam alleen niet de volledige omgeving beschrijft waarin de bekleding zal werken.
Identificeer de volledige samenstelling van het medium
De procesbeschrijving moet de belangrijkste chemicaliën en alle relevante onzuiverheden, additieven, reactieproducten of secundaire componenten identificeren. Een mengsel kan zich anders gedragen dan een individuele zuivere stof, dus aannames die uitsluitend op het hoofdingrediënt zijn gebaseerd, zijn mogelijk onvoldoende.
Concentratie is bijzonder belangrijk. De samenstelling van een processtroom kan veranderen tijdens reactie, verdamping, verdunning, scheiding of materiaaloverdracht. De specificatie moet de concentratiebereiken identificeren die de bevochtigde oppervlakken naar verwachting zullen tegenkomen.
Inclusief schoonmaak- en onderhoudsvloeistoffen
Reinigingsprocedures kunnen de voering blootstellen aan stoffen die tijdens de normale productie afwezig zijn. Spoelmiddelen, reinigingsoplossingen of vloeistoffen die tijdens het onderhoud worden geïntroduceerd, moeten daarom worden opgenomen in de compatibiliteitsbeoordeling wanneer ze in contact komen met de interne oppervlakken.
Temperatuurveranderingen tijdens het reinigen kunnen ook de geschiktheid beïnvloeden. Van een materiaal dat compatibel is met een bepaalde vloeistof bij één temperatuur mag niet worden aangenomen dat het onder alle mogelijke temperatuuromstandigheden geschikt blijft.
Houd rekening met de blootstellingsduur en procesvariaties
De duur van het contact en de verwachte werkingscyclus dragen bij aan de algehele beoordeling. Continue opslag, herhaalde batchverwerking, intermitterende reiniging en korte overdrachtsperioden vertegenwoordigen verschillende blootstellingspatronen.
Er moet ook rekening worden gehouden met procesafwijkingen indien redelijkerwijs te voorzien. Een onbedoeld mengsel, een verandering in de concentratie of een langere houdbaarheid kunnen omstandigheden creëren die buiten het routinematige productiebereik vallen.
Controlelijst voor compatibiliteitsbeoordeling:
- Chemische identiteiten en concentraties.
- Mengsels, onzuiverheden en relevante procesbijproducten.
- Normale, minimale en maximale contacttemperaturen.
- Reinigingsvloeistoffen en onderhoudsgerelateerde blootstelling.
- Contactduur en verwachte procesvariaties.
Het voeringmateriaal, de constructiemethode en de uitrustingsconfiguratie moeten aan deze voorwaarden worden getoetst voordat het ontwerp wordt goedgekeurd. Als de proceschemie onvolledig is gedefinieerd, moet de onopgeloste informatie worden vastgelegd in plaats van de compatibiliteit als bevestigd te behandelen.
5. Vereisten voor temperatuur, druk en vacuüm
Temperatuur en druk beïnvloeden zowel de polymeervoering als de totale vatconstructie. Het selecteren van een materiaal op basis van zijn chemische bestendigheid zonder het mechanische werkingsbereik te evalueren, kan resulteren in een onvolledige specificatie.
Bedrijfstemperatuur
Registreer de normale bedrijfstemperatuur, evenals de hoogste en laagste verwachte temperaturen tijdens het opstarten, productie, reinigen en afsluiten. Wanneer een reactie warmte genereert of een proces gebruikmaakt van verwarmings- en koelcycli, moet het volledige temperatuurbereik worden gedocumenteerd.
Temperatuur beïnvloedt het gedrag van het polymeer en kan de chemische interactie, vervorming, permeatie en de reactie van het grensvlak tussen de voering en het stalen lichaam beïnvloeden. De effecten ervan zijn afhankelijk van de specifieke bekledingsconstructie en gebruiksomstandigheden, dus een enkel generiek temperatuurcijfer mag de ontwerpspecifieke verificatie niet vervangen.
Snelle temperatuurveranderingen kunnen tot extra overwegingen leiden. Bij het ontwerp van de apparatuur moet rekening worden gehouden met de verwachte thermische cyclus en de compatibiliteit van de constructie ervan met die cyclus.
Positieve druk
Bij de drukspecificatie moet onderscheid worden gemaakt tussen de normale bedrijfsdruk en de ontwerpdruk en eventuele relevante tijdelijke omstandigheden. Drukveranderingen kunnen optreden tijdens het laden, ontladen, reageren, dampvorming of aansluiting op andere procesapparatuur.
De afmetingen van het vat, de structurele materialen, de details van de spuitmonden, de afdichtingsvoorzieningen en de toepasselijke ontwerpcode kunnen het toegestane werkingsbereik beïnvloeden. De volledige montage moet worden geëvalueerd in plaats van uitsluitend te vertrouwen op de beoordeling van één onderdeel.
Vacuüm- en negatieve drukomstandigheden
Vacuümomstandigheden vereisen expliciete aandacht. Ze kunnen ontstaan tijdens vacuümverwerking, dampcondensatie, pompbediening of andere fasen van het proces. Een schip dat routinematig onder positieve druk opereert, kan een andere mechanische belastingstoestand tegenkomen wanneer de interne druk onder de externe druk daalt.
De ondersteuning van de PTFE-voering en de algehele constructie van het vat moeten worden beoordeeld op de gespecificeerde vacuümbelasting. De verwachte minimale absolute druk, blootstellingsduur, bedrijfstemperatuur en frequentie van vacuümcycli moeten worden opgenomen in de technische beoordeling.
Het is niet voldoende om de geschiktheid voor vacuüm af te leiden uit chemische bestendigheid of uit een beoordeling van positieve druk. De voorgestelde beklede montage moet worden bevestigd voor de feitelijke vacuümomstandigheden en bedieningsvolgorde.
Combineer de bedrijfsomstandigheden in één specificatie
Druk en temperatuur moeten samen worden geëvalueerd. De maximale temperatuur, ontwerpdruk en het diepste vacuüm mogen niet als niet-gerelateerde waarden worden behandeld als ze tijdens dezelfde bedrijfsfase kunnen voorkomen. De specificatie moet combinaties identificeren die in de praktijk mogelijk zijn en aangeven welke fasen een aparte evaluatie vereisen.
| Voorwaarde | Te verstrekken informatie | Focus op ontwerpbeoordeling |
|---|---|---|
| Temperatuur | Normaal bereik, maximum, minimum en temperatuurveranderingen. | Geschiktheid van de voering en thermisch gedrag van het geheel. |
| Positieve druk | Bedrijfsdruk, ontwerpdruk en tijdelijke omstandigheden. | Structureel ontwerp, verbindingen en toepasselijke uitrustingsclassificaties. |
| Vacuüm | Minimale absolute druk, duur en bedrijfsfase. | Ondersteuning van de voering en geschiktheid voor volledige vaten onder vacuüm. |
| Procescycli | Opstarten, afsluiten, reinigen en herhaalde bedieningssequenties. | Gecombineerde thermische en mechanische omstandigheden. |
6. Capaciteit, afmetingen en uitrustingsindeling
Capaciteit is een belangrijke parameter, maar bepaalt niet volledig de afmetingen of geschiktheid van een procesvat. Twee vaten met hetzelfde nominale volume kunnen verschillende hoogtes, diameters, kopgeometrieën, ondersteuningsvoorzieningen en verbindingsindelingen hebben.
Werkvolume en nominale capaciteit
Het nominale volume beschrijft de aangegeven capaciteit van het schip, terwijl het werkvolume de hoeveelheid is die tijdens normaal gebruik moet worden vastgehouden of verwerkt. Het onderscheid is vooral belangrijk voor reactoren en mengtanks, waar voldoende ruimte nodig kan zijn voor roering, dampontwikkeling, schuim, expansie of ander procesgedrag.
Het juiste bedrijfsvulniveau is afhankelijk van het proces en het vatontwerp. De vereiste marge moet worden geëvalueerd in plaats van ervan uit te gaan dat deze voor verschillende toepassingen identiek is.
Totale afmetingen en installatieruimte
Bevestig de maximaal toegestane hoogte, diameter en totale omhulling. Houd rekening met de beschikbare toegangsroute, deur- en openingsafmetingen, hijsvoorzieningen, structurele vrije ruimte, onderhoudsruimte en de positie van apparatuur in de buurt.
Transport- en installatiebeperkingen kunnen ook de scheepsconfiguratie beïnvloeden. Voor een schip dat past bij zijn exploitatielocatie kan nog steeds een aparte beoordeling nodig zijn van de manier waarop het in het gebouw zal worden verplaatst of op de fundering zal worden geplaatst.
Ondersteunt en aangesloten apparatuur
Steunpoten, plinten, beugels, hefvoorzieningen en funderingsinterfaces moeten in lijn zijn met het structurele ontwerp en de omstandigheden ter plaatse. Aangesloten pompen, roerwerkaandrijvingen, instrumenten en leidingen kunnen extra belasting of ruimtevereisten met zich meebrengen.
De lay-out moet voldoende toegang bieden tot bedieningspunten en inspectieruimtes. Onderhoudsbehoeften zijn gemakkelijker aan te pakken als ze in overweging worden genomen voordat de regeling wordt afgerond.
Wanneer een maattekening nodig is
Een voorlopige procesbeschrijving kan tijdens de eerste gesprekken voldoende zijn, maar een gedimensioneerde opstelling wordt steeds belangrijker naarmate het ontwerp vordert. De tekening moet de belangrijkste afmetingen, mondstukposities, steunpunten, toegangsopeningen en relevante interfaces met aangrenzende apparatuur identificeren.
Als er al installatieaansluitingen bestaan, moet het voorgestelde vat worden gecontroleerd aan de hand van de beschikbare leidingindeling. Eventuele noodzakelijke afwijkingen moeten worden geïdentificeerd en opgelost voordat de productietekeningen worden goedgekeurd.
7. Mondstukken, mangat- en procesaansluitingen
Verbindingen verbinden een vat met de rest van het productiesysteem. Ze kunnen nodig zijn voor het opladen, ontladen, ontluchten, bemonsteren, instrumentatie, reinigen, temperatuurbewaking of andere functies. Hun plaatsing en constructie beïnvloeden hoe effectief het schip kan worden geïnstalleerd, bediend en geïnspecteerd.
Locatie en oriëntatie van het mondstuk
Elk mondstuk moet een duidelijk geïdentificeerde functie en positie hebben. De specificatie of goedgekeurde tekening moet de nominale maat, oriëntatie, verbindingstype en eventuele relevante vereisten voor hoogte of hoek vaststellen.
De plaatsing van de inlaat- en uitlaat moet de beoogde processtroom weerspiegelen. Afvoer-, materiaaloverdracht- en toegangsvereisten kunnen ook van invloed zijn op de geometrie van het vat. Wijzigingen in de locaties van de spuitmonden nadat het bekledings- of fabricagewerk is begonnen, kunnen extra technische en productiecomplicaties veroorzaken.
Mangaten en inspectietoegang
Manieren en toegangsopeningen ondersteunen inspectie, reiniging en onderhoud waar het scheepsontwerp dit toelaat. Hun afmetingen en locaties moeten de beoogde inspectiemethode, de behoeften aan veilige toegang en de omringende fabrieksopstelling weerspiegelen.
Openingsdetails moeten ook compatibel zijn met het voeringontwerp. De overgang tussen een opening en het aangrenzende beklede oppervlak vereist bijzondere aandacht omdat deze een procesinterface combineert met een structureel kenmerk.
Roerwerken, instrumenten en hulpcomponenten
Afhankelijk van het proces kan een vat een vloeistofniveau-instrument, temperatuursensor, drukaansluiting, kijkglas, roerwerk of extra fittingen nodig hebben. Niet elk schip heeft elk accessoire nodig, en de vereiste regeling moet gebaseerd zijn op de procestaken in plaats van op een algemene lijst.
Voor elk bevochtigd accessoire is een compatibiliteitsbeoordeling vereist. Pakkingen, afdichtingen, instrumentinterfaces en aangesloten componenten moeten geschikt zijn voor het chemische medium en de toepasselijke druk- en temperatuuromstandigheden.
Organiseer verbindingsinformatie duidelijk
Een spuitdopschema is een handige manier om onduidelijkheid te voorkomen. Het kan elke verbinding identificeren op basis van tag, functie, grootte, aantal, oriëntatie en verbindingstype, met indien nodig tekeningreferenties.
Door deze informatie vroegtijdig te verstrekken, kunnen de engineering- en productieteams de speling controleren, accessoires coördineren en een consistente regeling vaststellen voordat het ontwerp wordt vrijgegeven.
8. Voeringinspectie en kwaliteitsverificatie
Inspectie moet worden gepland als onderdeel van de apparatuurspecificatie en niet pas worden toegevoegd nadat de productie is voltooid. De vereiste inspectieactiviteiten zijn afhankelijk van de bekledingsmethode, het vatontwerp, de toepasselijke normen, het procesrisico en de contractuele acceptatiecriteria.
Definieer de inspectiescope vóór productie
Identificeer de gegevens en onderzoeken die nodig zijn voor de beklede oppervlakken, het structurele lichaam, de verbindingen en de voltooide montage. In de specificatie moet worden aangegeven welke eisen verplicht zijn, welke normen van toepassing zijn en wie verantwoordelijk is voor het beoordelen van de resultaten.
Wanneer een bepaalde inspectiemethode voor voeringen geschikt is, moeten de procedure en acceptatielimieten vooraf worden overeengekomen. Elektrische vakantietests kunnen bijvoorbeeld relevant zijn voor bepaalde niet-geleidende voeringen en geschikte apparatuurconfiguraties, maar de gebruiks- en testinstellingen moeten worden vastgesteld voor de specifieke constructie. Er mag niet van worden uitgegaan dat dit op dezelfde manier van toepassing is op elk bekledingsproces of elke dikte.
Inspecteer moeilijke geometrische gebieden
Bij de inspectieplanning moet rekening worden gehouden met locaties die moeilijker te bereiken of te beoordelen zijn, inclusief mondstukovergangen, openingen, hoeken en andere veranderingen in de geometrie. Deze gebieden vereisen mogelijk andere inspectietechnieken of meer gedetailleerde teken- en productiecontroles.
Visueel onderzoek, maatvoeringscontroles en andere toepasselijke methoden moeten worden gedefinieerd in overeenstemming met de constructievereisten. Eventuele verplichte druktests of structurele onderzoeken moeten ook worden geïdentificeerd indien relevant voor het ontwerp van de apparatuur.
Verduidelijk documentatie en acceptatiecriteria
In het acceptatieproces moet worden gespecificeerd welk bewijsmateriaal vereist is voordat de apparatuur kan worden vrijgegeven. Afhankelijk van het project kan de documentatie goedgekeurde tekeningen, materiaalinformatie, inspectieregistraties, testresultaten en registraties van geaccepteerde afwijkingen omvatten.
Uitspraken als ‘de voering zorgvuldig inspecteren’ zijn minder nuttig dan een gedefinieerd inspectieplan waarin de methode, de toepasselijke locatie, de acceptatiecriteria en de vereiste registratie worden geïdentificeerd. Nauwkeurige eisen geven de fabrikant en de klant een gemeenschappelijke basis voor het beoordelen van de voltooide apparatuur.
Zorg voor traceerbaarheid van goedgekeurde wijzigingen
Ontwerpwijzigingen moeten worden gedocumenteerd, beoordeeld en goedgekeurd door de verantwoordelijke partijen. Een wijziging aan een aansluiting, accessoire of bedrijfstoestand kan van invloed zijn op andere delen van de apparatuurspecificatie. Het vastleggen van de reden voor een wijziging en de technische goedkeuring ervan helpt de consistentie tussen de productiedocumenten en de eindmontage te behouden.
9. Het opstellen van een apparatuurspecificatie
Een duidelijke specificatie geeft het apparatuurengineeringteam voldoende informatie om de toepassing te evalueren en onopgeloste vereisten te identificeren. Het moet niet alleen het vereiste schip beschrijven, maar ook de omstandigheden waaronder het schip zal opereren.
De volgende reeks biedt een praktische methode voor het organiseren van de ontwerpinformatie.
-
Beschrijf de procestaak.
Leg uit of het vat zal worden gebruikt voor reactie, opslag, verzameling of mengen. Identificeer de bedrijfsfase, stroomopwaartse en stroomafwaartse interfaces en eventuele speciale procesfuncties.
-
Documenteer het chemische medium.
Vermeld de relevante stoffen, concentraties, mengsels, verontreinigingen en reinigingsvloeistoffen. Identificeer eventuele fasen waarin de compositie aanzienlijk verandert.
-
Definieer het operationele bereik.
Zorg voor normale en extreme temperaturen, bedrijfs- en ontwerpdruk, vacuümomstandigheden en voorzienbare overgangen tussen bedrijfstoestanden.
-
Bepaal capaciteit en afmetingen.
Specificeer nominale capaciteit, bruikbaar werkvolume, hoofdafmetingen, installatiebeperkingen en de vereiste ondersteuningsregeling.
-
Maak het aansluitschema op.
Maak een lijst van de vereiste mondstukken, openingen, ventilatieopeningen, afvoeren, instrumenten, roerwerkopstellingen en accessoires. Indien beschikbaar een indelingstekening aanleveren.
-
Identificeer normen en inspectievereisten.
Vermeld de toepasselijke constructie-eisen, inspectieprocedures, testverwachtingen, acceptatiecriteria en noodzakelijke documentatie.
-
Beoordeel technische hiaten vóór goedkeuring.
Registreer onopgeloste chemische gegevens, tegenstrijdige afmetingen, onzekere bedrijfsomstandigheden en alle accessoires waarvan de compatibiliteit of het ontwerp onbevestigd blijft.
Controlelijst voor apparatuurspecificaties
| Specificatie Categorie | Informatie vereist | Reden voor beoordeling |
|---|---|---|
| Proces aanvraag | Functie van het vat, procesfasen, materiaaloverdracht en bedieningsvolgorde. | Bepaalt het juiste type apparatuur. |
| Chemisch medium | Samenstelling, concentratie, onzuiverheden en reinigingsmiddelen. | Ondersteunt evaluatie van de compatibiliteit van voeringen. |
| Bedrijfsomstandigheden | Temperatuurbereik, ontwerpdruk, vacuümbedrijf en tijdelijke omstandigheden. | Definieert het vereiste werkingsbereik. |
| Capaciteit en indeling | Werkvolume, totale afmetingen, ondersteuningsopstelling en installatielimieten. | Controleert de pasvorm en procesintegratie. |
| Verbindingen | Mondstukmaten, posities, openingen, instrumentatie en accessoires. | Coördineert leidingen en apparatuurinterfaces. |
| Kwaliteitseisen | Inspectieprocedures, testen, acceptatiecriteria en registraties. | Definieert hoe conformiteit wordt geverifieerd. |
Wanneer sommige details niet beschikbaar zijn, identificeer ze dan als open technische items. Deze aanpak is betrouwbaarder dan het aannemen van afmetingen, bedrijfsomstandigheden of acceptatievereisten die niet door het projectteam zijn vastgesteld.
10. Veel voorkomende selectie- en ontwerpfouten
Er kunnen verschillende problemen ontstaan wanneer de selectie van apparatuur afhankelijk is van een korte productbeschrijving zonder de beoogde dienst volledig te definiëren. De meeste kunnen worden verminderd door een completere procesbeschrijving en een vroege beoordeling van de technische specificatie.
Alleen op chemische naam kiezen
Weten dat een vat een zuur, alkali of oplosmiddel kan bevatten, is niet voldoende om een compatibiliteitsbeoordeling te voltooien. Concentratie, mengsels, temperatuur, blootstellingsduur, reinigingsmethoden en de constructie van de bekleding kunnen er allemaal toe doen.
Betere aanpak:Geef het volledige procesmedium en het verwachte bedrijfsbereik op en bevestig vervolgens de geschiktheid voor de daadwerkelijke toepassing.
Geeft alleen het nominale vatvolume weer
Een capaciteitscijfer bepaalt niet de volledige vatgeometrie, het toegestane werkvolume, de opstelling van het roerwerk of de lay-out van de aansluitingen. Onvoldoende informatie over de afmetingen kan leiden tot apparatuur die niet eenvoudig in de bestaande installatie kan worden geïntegreerd.
Betere aanpak:Specificeer het werkvolume, de totale afmetingen, locatiebeperkingen, procesvereisten en vereiste verbindingen samen.
Ervan uitgaande dat chemische resistentie geschikt is, wordt vacuümgeschiktheid vastgesteld
Chemische weerstand en weerstand tegen een drukverschil behandelen verschillende technische vragen. De bekleding en draagstructuur moeten worden beoordeeld op de beoogde vacuümomstandigheden en de relevante bedrijfstemperatuur.
Betere aanpak:Vermeld expliciet de minimale absolute druk, blootstellingsduur, temperatuur en verwachte vacuümcyclus.
Met uitzicht op afdichtingen en hulpcomponenten
Een compatibele hoofdvoering kan niet de geschiktheid van elke afdichting, pakking, roerderonderdeel, kijkglas of instrumentaansluiting vaststellen. Elke relevante bevochtigde component maakt deel uit van het complete systeem.
Betere aanpak:Neem de accessoires en aansluitmaterialen mee in de technische beoordeling, in plaats van het hoofdvat als het enige te beoordelen onderdeel te beschouwen.
Het finaliseren van de mondstukposities is te laat
Late wijzigingen in de verbindingslocaties kunnen van invloed zijn op de interne geometrie, de uitlijning van de leidingen, de toegang en de uiteindelijke configuratie van de bekleding. Ze kunnen ook conflicten veroorzaken met apparatuur in de buurt of met installatieruimten.
Betere aanpak:Controleer een gedimensioneerde opstelling en een mondstukschema voordat de productietekeningen worden goedgekeurd.
De inspectie-eisen blijven ongedefinieerd
In een algemeen verzoek om een corrosiebestendig vat wordt niet uitgelegd hoe de afgewerkte bekleding wordt geïnspecteerd of welke criteria de acceptatie bepalen. Ontbrekende details kunnen tot onenigheid leiden tijdens de eindbeoordeling.
Betere aanpak:Maak overeenstemming over toepasselijke normen, inspectieprocedures, acceptatiecriteria en vereiste documentatie voordat de productie begint.
Selectieregel:Een volledige uitrustingsspecificatie verbindt de procestaken, het chemische medium, de bedrijfsomstandigheden, de vatconfiguratie en de inspectievereisten. Ze moeten allemaal dezelfde gedefinieerde toepassing ondersteunen.
11. Installatie, bediening en onderhoud
De geschiktheid van de uitrusting hangt niet alleen af van het oorspronkelijke ontwerp, maar ook van de manier waarop het schip wordt gehanteerd, geïnstalleerd, bediend en onderhouden. Passende procedures helpen de integriteit van de voering te behouden en problemen te identificeren voordat deze zich ontwikkelen tot ernstigere apparatuurproblemen.
Behandeling en installatie
Transport- en hefprocedures moeten de documentatie van de apparatuur en de aangewezen hijsvoorzieningen volgen. Ongecontroleerde schokken, ongeschikte hijspunten of onzorgvuldige behandeling kunnen de bekleding of andere delen van het geheel beschadigen, zelfs als het externe vat onaangetast lijkt.
Bij de installatie moeten ook de beoogde ondersteuningsomstandigheden en uitlijning van de verbinding behouden blijven. Geforceerde uitlijning van leidingen of onbedoelde belastingen op spuitmonden kunnen mechanische spanningen veroorzaken die niet in de ontwerpaannames waren opgenomen.
Controleer vóór de inbedrijfstelling de installatiepositie, de ondersteuningsopstelling, de aangesloten leidingen, de instrumenten en de benodigde accessoires. Bevestig dat de uiteindelijke configuratie overeenkomt met de goedgekeurde tekeningen en dat de vereiste controles voorafgaand aan het gebruik zijn voltooid.
Gecontroleerd opstarten en afsluiten
De operationele procedures moeten bepalen hoe het vat wordt gevuld, op bedrijfstemperatuur wordt gebracht, waar van toepassing onder druk wordt gezet en in een veilige toestand wordt teruggebracht. Als vacuüm- of snelle temperatuurveranderingen mogelijk zijn, moeten deze omstandigheden expliciet worden aangepakt.
Procedures moeten ook vastleggen hoe procesafwijkingen worden afgehandeld. Onverwachte veranderingen in druk, temperatuur of chemische samenstelling kunnen het vat buiten het goedgekeurde werkingsbereik brengen en een gecontroleerde reactie vereisen.
Reinigingspraktijken
Reinigingsmethoden moeten compatibel zijn met de voering, afdichtingen, aangesloten componenten en de operationele beperkingen van het schip. Het geselecteerde reinigingsmedium, de temperatuur, de duur en eventuele mechanische reinigingsacties moeten voor de specifieke constructie worden beoordeeld.
Reinigingsprocedures moeten identificeren hoe resten worden verwijderd, hoe het vat waar nodig wordt gespoeld en hoe inspectietoegang wordt gehandhaafd. Niet-goedgekeurde chemicaliën of agressieve mechanische methoden mogen niet worden geïntroduceerd alleen maar omdat de hoofdvoering is ontworpen voor corrosief gebruik.
Routinematige inspectie en onderhoud
De inspectiefrequentie en -methode moeten het procesrisico, de serviceomstandigheden, het ontwerp van de apparatuur en de toepasselijke onderhoudsvereisten weerspiegelen. Operators moeten de goedgekeurde procedures volgen voor het herkennen van tekenen van schade, lekkage, ongewoon bedieningsgedrag of slijtage van bijbehorende componenten.
Wanneer er een probleem wordt ontdekt, moet bij de evaluatie rekening worden gehouden met de voering, relevante verbindingen, afdichtingen en ondersteunende vatstructuur. De oorzaak moet worden vastgesteld voordat reparaties of wijzigingen worden geselecteerd. Elke reparatie moet geschikt zijn voor de oorspronkelijke constructie en goedgekeurde gebruiksomstandigheden.
Houd operationele gegevens bij
Registraties van bedrijfsomstandigheden, inspecties, schoonmaakactiviteiten, onderhoudswerkzaamheden en goedgekeurde wijzigingen kunnen helpen bij het identificeren van terugkerende problemen. Ze maken het ook gemakkelijker om de werkelijke bedrijfsomstandigheden te vergelijken met de aannames die tijdens de oorspronkelijke ontwerpbeoordeling zijn gebruikt.
Wanneer de procesomstandigheden aanzienlijk veranderen, moet het vat opnieuw worden beoordeeld voordat het gewijzigde recht wordt ingevoerd. Een configuratie die is goedgekeurd voor een bepaalde chemische concentratie, temperatuurbereik of drukomstandigheid mag niet automatisch als geschikt worden beschouwd voor een andere toepassing.
12. Een aangepaste apparatuurconfiguratie plannen
Industriële schepen moeten vaak voldoen aan een bepaalde procesindeling, capaciteitsvereiste en bedrijfsomstandigheden. Een maatwerkconfiguratie kan aan deze eisen voldoen, op voorwaarde dat de details systematisch worden gedefinieerd en beoordeeld.
Zhuoyanlevert industriële anti-corrosiebekleding en ontwerp- en productiediensten voor chemische apparatuur. De juiste configuratie voor een bekleed vat kan worden besproken in relatie tot de beoogde procesfunctie, vereiste capaciteit, werkingsbereik, aansluitposities en procesaccessoires.
Stem de configuratie af op het proces
Maatwerk moet beginnen met de procesvereisten en niet met een vooraf bepaalde vatopstelling. Een opslagtank met een eenvoudige overdrachtsfunctie kan een ander stel aansluitingen vereisen dan een reactor met een roerder en aanvullende procesinstrumentatie.
Door de noodzakelijke functies te definiëren, kunt u essentiële kenmerken onderscheiden van optionele accessoires. Het geeft het technische team ook een duidelijkere basis voor het evalueren van de scheepsgeometrie en de lay-out van de verbindingen.
Leg de technische details vroegtijdig vast
Capaciteit, afmetingen, chemisch medium, temperatuur, druk, vacuümvereisten en mondstukposities moeten samen worden beoordeeld. Als het schip moet worden aangesloten op een bestaand systeem, moeten relevante tekeningen en interface-afmetingen beschikbaar worden gesteld tijdens de eerste technische bespreking.
Eventuele onbekende omstandigheden moeten tijdens de ontwerpbeoordeling zichtbaar blijven. Met name onopgeloste chemische compatibiliteit, onduidelijke vacuümomstandigheden of onvolledige aansluittekeningen moeten worden aangepakt voordat de apparatuurspecificatie als compleet wordt beschouwd.
Controleer het ontwerp vóór productie
De voorgestelde constructie moet worden beoordeeld aan de hand van de beoogde taak, inclusief de bekledingsopstelling, het structurele ontwerp, de aansluitingen en het inspectieplan. Tekeningen en technische documenten moeten de overeengekomen configuratie identificeren, zodat beide partijen hetzelfde ontwerp kunnen evalueren.
Wijzigingen die tijdens deze fase worden aangebracht, moeten worden beoordeeld op hun impact op de algehele montage. Een herziene mondstukpositie, een nieuw accessoire of een gewijzigde drukvereiste kunnen andere ontwerpbeslissingen beïnvloeden en mogen niet als een op zichzelf staande verandering worden beschouwd.
Informatie ter voorbereiding op een technische discussie
- Type apparatuur en beoogde procesfunctie.
- Chemische samenstelling, concentratie en relevante reinigingsmiddelen.
- Normale en extreme bedrijfstemperaturen.
- Werkdruk-, ontwerpdruk- en vacuümvereisten, indien van toepassing.
- Vereiste nominale capaciteit, werkvolume en totale afmetingen.
- Mondstukschema, aansluitposities, instrumenten en procesaccessoires.
- Toepasselijke constructienormen en inspectie-eisen voor voeringen.
- Installatietekeningen en eventuele bestaande beperkingen voor de apparatuurinterface.
Deze input biedt een praktisch startpunt voor technische beoordeling en offertes. De definitieve uitrustingsspecificatie mag pas worden bevestigd nadat de relevante chemische, mechanische, dimensionele en inspectie-eisen zijn geëvalueerd.
13. Veelgestelde vragen
De volgende vragen gaan over algemene technische overwegingen bij het specificeren van met fluorpolymeer beklede chemische procesvaten.
Waar worden PTFE-gevoerde vaten voornamelijk voor gebruikt?
Ze worden gebruikt in chemische verwerkingstoepassingen waarbij de interne contactoppervlakken corrosiebescherming vereisen. Veel voorkomende scheepstypen zijn reactoren, opslagtanks, ontvangers en mengtanks. Het juiste type hangt af van de procestoepassing, het chemische medium, de bedrijfsomstandigheden en de vereiste configuratie.
Biedt PTFE-voering bescherming tegen elke chemische stof?
Geen enkel materiaal mag onder alle omstandigheden als universeel geschikt worden beschouwd. PTFE heeft een brede chemische resistentie, maar de daadwerkelijke toepassing vereist nog steeds evaluatie van de chemische identiteit, concentratie, temperatuur, blootstellingsduur en voeringconstructie. Specifieke compatibiliteitsbeperkingen en speciale bedrijfsomstandigheden moeten worden beoordeeld voordat het vaartuig wordt goedgekeurd.
Waarom heeft een met PTFE gevoerd vat ook een staalconstructie nodig?
De voering zorgt voor het beoogde corrosiebestendige binnenoppervlak, terwijl het buitenste stalen lichaam structurele ondersteuning biedt. De twee componenten hebben verschillende functies en moeten samen worden ontworpen. Afmetingen van het vat, drukomstandigheden, steunen, verbindingen en de relatie tussen de bekleding en het stalen lichaam hebben allemaal invloed op het uiteindelijke ontwerp.
Welke informatie is nodig om het juiste scheepstype te selecteren?
Begin met de beoogde procesfunctie, het chemische medium, de bedrijfstemperatuur, de druk- of vacuümvereisten, de capaciteit en de installatieomstandigheden. Identificeer vervolgens de benodigde spuitmonden, toegangsopeningen, instrumenten en accessoires. Deze details helpen een reactor te onderscheiden van een opslagtank, ontvanger of mengtank en helpen de vereiste configuratie vast te stellen.
Kan een bekleed vat onder vacuümomstandigheden worden gebruikt?
Vacuümservice kan mogelijk zijn met een passend ontworpen samenstel, maar dit moet worden bevestigd voor de specifieke apparatuur. De beoordeling moet de minimale absolute druk, bedrijfstemperatuur, vacuümduur, cyclusfrequentie en ondersteuning van de voering omvatten. Chemische compatibiliteit of een beoordeling van positieve druk alleen vormen geen garantie voor vacuümgeschiktheid.
Waar moet op worden gelet bij het specificeren van een beklede mengtank?
Specificeer naast de chemische compatibiliteit, capaciteit, temperatuur en druk ook de vereiste mengfunctie en roerinrichting. Controleer de geschiktheid van asgerelateerde componenten, afdichtingen, pakkingen en andere bevochtigde accessoires. De posities van de mondstukken, de toegang tot het schoonmaken, de onderhoudsvereisten en de installatieregeling moeten ook worden beoordeeld.
Welke inspectie-eisen moeten vóór productie worden bevestigd?
Identificeer de toepasselijke constructienormen, inspectiemethode voor voeringen, acceptatiecriteria, structurele onderzoeken, tests en vereiste documentatie. Afhankelijk van de constructie kunnen methoden zoals visueel onderzoek, maatvoeringscontroles of elektrische vakantietests geschikt zijn. Het inspectieplan moet worden overeengekomen voor de specifieke uitrusting en er mag niet worden aangenomen dat het voor elk schip identiek is.
Wat moet er in een aanvraag voor een offerte voor een schip op maat staan?
Geef de beoogde functie van het vat, de chemische samenstelling en concentratie, bedrijfstemperatuur, druk- of vacuümomstandigheden, vereiste capaciteit, totale afmetingen, aansluitindeling, accessoires en toepasselijke inspectie-eisen op. Bestaande fabriekstekeningen en installatiebeperkingen zijn nuttig wanneer het schip moet worden geïntegreerd met een bestaand productiesysteem. Alle onopgeloste technische problemen moeten ter beoordeling worden geïdentificeerd.
14. Overwegingen bij de definitieve selectie
Geschikt selecterenPTFE-gevoerde apparatuurvereist een gecoördineerde beoordeling van het chemische medium, de constructie van de bekleding, de vatstructuur, de bedrijfsomstandigheden en procesinterfaces. Reactoren, opslagtanks, ontvangers en mengtanks hebben verschillende functies, dus hun configuraties moeten worden ontwikkeld rond hun beoogde taken in plaats van te worden behandeld als verwisselbare containers.
Een volledige technische specificatie moet de chemische samenstelling en concentratie, temperatuur, positieve druk of vacuüm, capaciteit, afmetingen, aansluitposities, accessoires en inspectiecriteria definiëren. Tijdens de ontwerpbeoordeling moet ook rekening worden gehouden met installatie, reiniging, onderhoud en te verwachten procesvariaties.
Als u deze details vroegtijdig verstrekt, kunt u een duidelijke basis leggen voor de evaluatie van de voorgestelde apparatuur. Het maakt het ook gemakkelijker om ontbrekende informatie te identificeren, procesverbindingen te coördineren en de ontwerpvereisten te bevestigen voordat de productie begint.
Bespreek uw vereisten voor chemische apparatuur
Deel uw procesmedium, concentratie, bedrijfstemperatuur, druk- of vacuümomstandigheden, vereiste vatcapaciteit en aansluitlay-out om een technische discussie over de juiste configuratie te starten.
Dien uw apparatuurvereisten in
