Corrosieve procesmedia, veeleisende bedrijfsomstandigheden en strenge eisen voor oppervlaktereinheid kunnen de materiaalkeuze van apparatuur tot een complexe technische taak maken. De perfluoralkoxyalkaancoating (PFA) vormt een fluorpolymeerbarrière over een metalen substraat en helpt het onderliggende oppervlak te beschermen tegen compatibele chemische media. De geschiktheid van een gecoat vat hangt van meer af dan alleen de chemische bestendigheid: de integriteit van de coating, de temperatuur, de druk, de geometrie van de apparatuur en het beoogde proces moeten allemaal samen worden geëvalueerd.
In deze gids wordt uitgelegd hoe met PFA gecoate vaten worden gebruikt bij opslag, materiaalverzameling, meng- en scheidingswerkzaamheden. Het onderzoekt coatingeigenschappen, apparatuurconfiguraties, chemische compatibiliteit, inspectiemethoden, operationele limieten, reinigingspraktijken en technische specificatie-eisen. Het doel is om procesingenieurs te helpen bij het definiëren van de informatie die nodig is om een geschikte configuratie te beoordelen voordat het ontwerp en de productie van de apparatuur zijn afgerond.
Inhoudsopgave
Kies hieronder een sectie om materiaalkeuze, vatontwerp, inspectie en toepassingsspecifieke overwegingen te onderzoeken.
- PFA-coatingtechnologie begrijpen
- Belangrijke coatingkenmerken
- Vier hoofdapparatuurconfiguraties
- Chemische compatibiliteit en procesmedia
- Temperatuur-, druk- en vacuümomstandigheden
- Complexe geometrie en coatingdekking
- Inspectie en kwaliteitsverificatie
- Industriële toepassingen
- Reinigings-, onderhouds- en bedieningspraktijken
- Gecoate apparatuur en met platen beklede apparatuur
- Het opstellen van een technische specificatie
- Veel voorkomende selectiefouten
- Aangepaste configuratie en ontwerpbeoordeling
- Veelgestelde vragen
- Laatste technische overwegingen
1. PFA-coatingtechnologie begrijpen
Chemische verwerkingsapparatuur verwerkt vaak zuren, logen, oplosmiddelen, tussenproducten en mengsels die blootgestelde metalen oppervlakken kunnen aantasten. Het selecteren van een geschikt materiaal is daarom essentieel wanneer het proces betrouwbare insluiting, gecontroleerd materiaalcontact en consistente prestaties van de apparatuur vereist. In veel toepassingen dienen het materiaal dat wordt gebruikt voor de vatstructuur en het materiaal dat aan het proces wordt blootgesteld verschillende technische doeleinden.

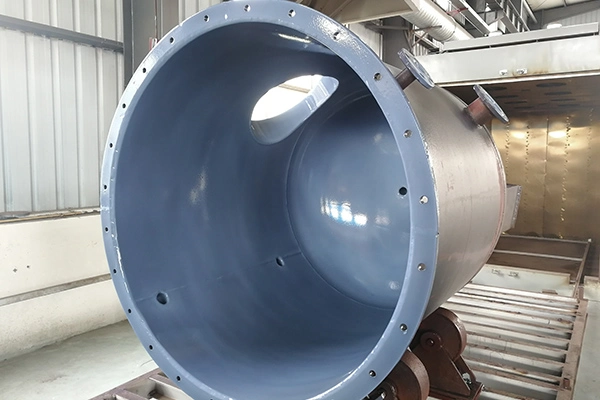

PFA-gecoate apparatuurgebruik een PFA-coating die op het interne metalen oppervlak wordt aangebracht om een corrosiebestendige barrière te bieden voor compatibele procesmedia. Het metalen substraat zorgt voor structurele ondersteuning, terwijl de polymeercoating het beoogde contactoppervlak creëert. Deze opstelling kan worden overwogen voor procesvaten en interne structuren waar een beschermend fluorpolymeeroppervlak vereist is.
PFA staat voor perfluoralkoxyalkaan, een fluorpolymeer dat bekend staat om zijn brede chemische bestendigheid en thermische prestaties. De eigenschappen maken het bruikbaar in geselecteerde chemische verwerkingsomgevingen, inclusief toepassingen waarbij oppervlaktereinheid en verminderd direct contact tussen het procesmedium en het substraat belangrijk zijn.
Hoe de beschermende barrière werkt
De coating scheidt het procesmedium van het onderliggende metaal wanneer de coating continu is, op de juiste manier is aangebracht en geschikt is voor de gespecificeerde toepassing. Chemische resistentie is slechts een onderdeel van deze functie. De integriteit van de coating is ook van belang omdat lokale defecten, schade of ongepaste bedrijfsomstandigheden de beoogde barrière kunnen ondermijnen.
In tegenstelling tot een afzonderlijke plaatbekleding, waarbij gebruik wordt gemaakt van een geprefabriceerde polymeerlaag die in een vat is geïnstalleerd, wordt er een coating op het substraat aangebracht. Afhankelijk van de toepassing en het proces kan een coatingmethode worden overwogen voor interne oppervlakken met ingewikkelde vormen, meerdere overgangen of details die een zorgvuldige dekking vereisen.
De geschiktheid van een bepaalde toepassing hangt af van de ondergrondvoorbereiding, applicatiemethode, laagdikte, oppervlaktegeometrie, uithardings- of verwerkingsvereisten en het inspectieplan. Deze elementen moeten worden geëvalueerd als onderdeel van het ontwerp van de apparatuur en niet als afzonderlijke bijzaken worden behandeld.
Waarom het metalen substraat er nog steeds toe doet
De coating vervangt niet de noodzaak van een goed ontworpen schip. De metalen behuizing moet zijn ontworpen voor de structurele belastingen, afmetingen, aansluitingen, ondersteuningsopstelling en toepasselijke druk- of vacuümbelasting van de apparatuur. Een corrosiebestendig oppervlak kan een scheepsromp die niet geschikt is voor mechanisch gebruik niet compenseren.
Op dezelfde manier beïnvloedt de substraatgeometrie het coatingsysteem. Hoeken, interne overgangen, verbindingsopeningen en andere complexe kenmerken vereisen mogelijk bijzondere aandacht tijdens de voorbereiding, toepassing en inspectie van het oppervlak. De voorgestelde constructie moet toegang bieden voor het aanbrengen en verifiëren van de coating waar het proces bescherming vereist.
Techniekprincipe:Beoordeel de coating en de onderliggende structuur ervan als één uitrustingssysteem. Chemische compatibiliteit, barrière-integriteit, structureel ontwerp en procesomstandigheden moeten allemaal de beoogde toepassing ondersteunen.
Begin met de procesplicht
Voordat u een vaartuig selecteert, moet u bepalen welke rol het moet vervullen. Een opslagvat houdt een materiaal gedurende een bepaalde periode vast. Een ontvanger verzamelt materiaal van een andere operatie. Een mengtank ondersteunt het mengen of roeren, terwijl een kolom een omgeving biedt voor een scheidingsproces. Elke taak stelt andere eisen aan geometrie, verbindingen, accessoires en bedrijfsomstandigheden.
Het vroegtijdig definiëren van deze functie biedt een praktische basis voor het evalueren van het coatingsysteem en de configuratie van de apparatuur. Het helpt ook voorkomen dat een generieke specificatie een proceskenmerk over het hoofd ziet dat van invloed is op het uiteindelijke ontwerp.
2. Belangrijke coatingkenmerken
PFA-coating is geselecteerd vanwege een combinatie van materiaal- en oppervlakte-eigenschappen. Het belang van elke eigenschap hangt af van het chemische medium, de vereiste mate van oppervlaktebescherming, het ontwerp van de uitrusting en de manier waarop het schip zal worden bediend en gereinigd.
Corrosiebestendigheid
PFA is bestand tegen een reeks corrosieve chemicaliën, waardoor het een kandidaat is voor toepassingen waarbij een blootliggend metalen oppervlak mogelijk niet de vereiste levensduur of materiaalcompatibiliteit biedt. Niettemin mag geen enkele selectie uitsluitend gebaseerd zijn op de algemene beschrijving van een chemische stof als zuur, alkali, oplosmiddel of oxidatiemiddel.
De exacte chemische samenstelling, concentratie, temperatuur, contactduur en procesvolgorde dragen allemaal bij aan de compatibiliteitsbeoordeling. Mengsels en veranderende processamenstellingen vereisen bijzondere aandacht omdat hun gedrag kan verschillen van dat van een geïsoleerde chemische stof.
Gladheid en reinigbaarheid van het oppervlak
Een glad polymeeroppervlak kan de retentie van procesresten helpen verminderen en kan het reinigen gemakkelijker maken in geschikte apparatuurconfiguraties. Deze eigenschap kan relevant zijn voor fijnchemische en farmaceutische processen waarbij het verwijderen van restmaterialen een belangrijke bedrijfsvereiste is.
De gladheid van het oppervlak alleen garandeert echter niet de reinigbaarheid. De geometrie van de apparatuur, dode zones, de afvoerbaarheid, het soort residu, de compatibiliteit met reinigingsmiddelen en de reinigingsprocedure beïnvloeden hoe effectief een vat kan worden gereinigd. Bij de beoordeling van het algehele ontwerp moet rekening worden gehouden met interne spuitmonden, hoeken, roerwerkinterfaces en andere overgangen.
Contact-oppervlaktecontrole
Een continue, geschikte coating kan het directe contact tussen het procesmedium en het metalen substraat verminderen. Dit kan relevant zijn als controle op metaalcontact of potentiële verontreiniging belangrijk is. Het daadwerkelijke resultaat hangt af van de integriteit van de coating, het chemische proces en de vereisten voor verontreinigingsbeheersing die voor de toepassing zijn vastgesteld.
Bij gebruik op het gebied van hoge zuiverheid moet het volledige systeem worden geëvalueerd in plaats van aan te nemen dat een fluorpolymeercoating automatisch aan alle zuiverheidseisen voldoet. De staat van de coating, de netheid van de apparatuur, aangesloten componenten, reinigingsprocedures en de mogelijkheid van materiaalretentie dragen allemaal bij aan de beoordeling.
Thermische prestaties
PFA kan worden gebruikt in geselecteerde toepassingen waarbij verhoogde of verlaagde temperaturen nodig zijn. De productinformatie voor deze apparatuurreeks vermeldt een temperatuurbereik van -20°C tot 260°C. Dit moet worden beschouwd als een vastgesteld bereik voor technische evaluatie, en niet als een universele bedrijfslimiet voor elk vat, coatingsysteem, chemische stof of drukomstandigheid.
De juiste bedrijfslimiet moet worden bevestigd voor de specifieke apparatuur en de volledige inschakelduur. Temperatuur kan het gedrag van het polymeer, de chemische compatibiliteit en de interactie tussen de coating en het metalen substraat beïnvloeden. Verwarming, koeling, herhaalde thermische cycli en plotselinge temperatuurveranderingen moeten daarom tijdens het ontwerp worden geïdentificeerd.
Dekking en coatingintegriteit
De functie van een coating hangt af van de toestand ervan over het vereiste interne oppervlak. Een consistente dekking en de juiste dikte zijn belangrijk, terwijl gaatjes of beschadigingen de lokale bescherming in gevaar kunnen brengen. Oppervlaktevoorbereiding en applicatiecontrole zijn daarom belangrijke overwegingen tijdens de productie.
De inspectiemethode en acceptatiecriteria moeten geschikt zijn voor het coatingsysteem en het vatontwerp. Een coatingvereiste moet de te beschermen gebieden, de toepasselijke diktevereisten en het inspectiebewijs dat vereist is voordat de apparatuur wordt geaccepteerd, identificeren.
- Evalueer de chemische weerstand tegen het feitelijke medium en de bedrijfsomstandigheden.
- Houd rekening met de invloed van de oppervlakteafwerking en de geometrie van het vat op de reiniging.
- Definieer, indien van toepassing, vereisten voor contactoppervlakken en contaminatiebeheersing.
- Bevestig de temperatuur- en druklimieten voor de volledige apparatuurassemblage.
- Specificeer coatinginspectiemethoden en acceptatiecriteria vóór productie.
3. Vier hoofdapparatuurconfiguraties
Gecoate vaten vervullen verschillende taken in een procesinstallatie. Opslagtanks, ontvangers, mengtanks en kolommen kunnen allemaal corrosiebescherming vereisen, maar hun vormen, verbindingen, interne componenten en bedieningsvolgorde zijn niet uitwisselbaar.
3.1 Met PFA gecoate opslagtanks
Opslagtanks bevatten compatibele chemische materialen, grondstoffen, tussenproducten of procesvloeistoffen totdat ze worden gebruikt of overgebracht naar een andere operatie. Bij deze toepassingen kan de coating gedurende langere tijd in contact blijven met het opgeslagen medium.
Bij het selectieproces moet rekening worden gehouden met de samenstelling en concentratie van het opgeslagen medium, de verwachte opslagduur, de minimum- en maximumtemperatuur en de vul- en ledigingsprocedures. De procesbeschrijving moet ook betrekking hebben op eventuele reinigingsmiddelen die in contact komen met het interne oppervlak.
De capaciteit moet worden gedefinieerd in termen van zowel het vereiste werkvolume als het nominale vatvolume. De uiteindelijke geometrie moet rekening houden met het beoogde vloeistofniveau, de installatie-opstelling, aansluitingen en eventuele aanvullende procesvereisten.
- Bevestig de stof of het mengsel die moet worden opgeslagen en de bedrijfsomstandigheden ervan.
- Specificeer het nominale volume, het bruikbare werkvolume en de hoofdafmetingen.
- Identificeer de inlaat-, uitlaat-, afvoer-, ontluchtings- en instrumentatievereisten, indien van toepassing.
- Controleer de toegang voor inspectie, reiniging en routineonderhoud.
Een goed gedefinieerde opslagspecificatie verbindt materiaalcompatibiliteit met de praktische vereisten van de installatie. Het vat moet worden geëvalueerd op zowel zijn insluitingsfunctie als zijn interfaces met het omringende systeem.
3.2 PFA-gecoate ontvangers
Ontvangers verzamelen materialen uit een stroomopwaarts stadium voordat de inhoud wordt overgebracht, verder verwerkt of naar een ander deel van de fabriek wordt geleid. Afhankelijk van het proces kan het binnenkomende materiaal een vloeistof, condensaat, tussenproduct of stroom zijn waarvan de samenstelling tijdens bedrijf verandert.
De ontvangstplicht bepaalt het benodigde volume en de aansluitregeling. Ontwerpers moeten de inkomende stroom begrijpen, hoeveel materiaal zich kan ophopen vóór de volgende overdracht, en of de druk of temperatuur kan veranderen tijdens het verzamelen en afvoeren.
Een ontvanger kan meerdere aansluitingen hebben voor binnenkomend materiaal, afvoer, ontluchting, niveaubewaking of andere functies. Hun posities moeten worden gecoördineerd met de procesindeling, drainagebehoeften en toegangsvereisten. De interne coating moet geschikt zijn voor het materiaal dat het vat binnenkomt, inclusief relevante wijzigingen in de samenstelling ervan.
- Identificeer de stroomopwaartse apparatuur en de eigenschappen van de inkomende stroom.
- Definieer het verwachte accumulatievolume en de overdrachtsfrequentie.
- Specificeer inlaat-, afvoer-, ontluchtings- en bewakingsaansluitingen.
- Houd waar relevant rekening met drukveranderingen, condensatie en temperatuurschommelingen.
Het definiëren van deze bedieningsdetails helpt bij het vaststellen van het doel van de ontvanger binnen het bredere processysteem en biedt een duidelijke basis voor het finaliseren van de configuratie ervan.
3.3 PFA-gecoate mengtanks
Mengtanks combineren twee of meer materialen of houden een mengsel onder gecontroleerde bedrijfsomstandigheden. Afhankelijk van de taak kan de uitrusting bestaan uit een roerder, een asingang, een aandrijfsamenstel, afdichtingen, instrumentatie en aanvullende materiaalverbindingen.
De coating van de tank is slechts één onderdeel van het volledige materiaalcontactsysteem. Alle andere bevochtigde onderdelen, inclusief afdichtingen en pakkingen, moeten afzonderlijk worden gecontroleerd op compatibiliteit met het procesmedium. Hun temperatuur- en druklimieten moeten ook consistent zijn met de apparatuurplicht.
Mechanische vereisten hebben ook invloed op de configuratie. De verwachte vloeistofeigenschappen, het mengdoel, de vereiste bedrijfssnelheid en het procesgedrag moeten worden vastgesteld voordat de roerderopstelling wordt afgerond. De interface tussen het mengsamenstel en het gecoate vat moet worden herzien, zodat aan de vereisten voor mechanische belasting en toegang wordt voldaan.
- Beschrijf de materialen die worden gemengd en de relevante veranderingen tijdens het gebruik.
- Specificeer het mengdoel en de gewenste roerinrichting.
- Identificeer asingangen, afdichtingen, pakkingen, instrumenten en andere accessoires.
- Controleer de toegang tot het schoonmaken en het verwijderen van resten van interne functies.
De uiteindelijke opstelling moet voldoen aan de procesvereisten, zonder aan te nemen dat dezelfde roerder- of aansluitindeling geschikt is voor elke mengtoepassing.
3.4 Met PFA gecoate kolommen
Gecoate kolommen kunnen worden gebruikt bij scheidingsbewerkingen zoals destillatie en rectificatie wanneer het proces een corrosiebestendig inwendig oppervlak vereist. Hun configuratie is afhankelijk van de scheidingsplicht, bedrijfsomstandigheden, procesmaterialen en de constructie van de interne componenten.
In tegenstelling tot een eenvoudig opslagvat kan een kolom meerdere interne kenmerken bevatten die het contact tussen procesfasen beïnvloeden. Afhankelijk van het ontwerp kan de opstelling interne structuren en verbindingen omvatten die moeten worden gecoördineerd met het coatingproces en de inspectie-eisen.
Procesingenieurs moeten de beoogde scheidingstaak, de bedrijfstemperatuur en -druk, de materiaalsamenstelling en de vereisten van de bijbehorende apparatuur definiëren. De voorgestelde coatingmethode moet geschikt zijn voor de geometrie van de kolom en de interne oppervlakken die bescherming behoeven.
- Beschrijf het beoogde scheidingsproces en de relevante bedrijfsfasen.
- Identificeer de procesmedia en verwachte veranderingen in de samenstelling.
- Geef kolomafmetingen, verbindingsposities en interne configuratiedetails op.
- Bepaal hoe de dekking en integriteit van coatings op relevante oppervlakken worden beoordeeld.
De apparatuurspecificatie moet het daadwerkelijke scheidingsproces weerspiegelen in plaats van een kolom te behandelen als een opslagvat met een andere vorm.
| Uitrustingstype | Primaire functie | Belangrijkste ontwerpfocus | Belangrijke informatie |
|---|---|---|---|
| Opslagtank | Houdt chemische materialen gedurende een bepaalde periode vast. | Insluiting, opslagomstandigheden en toegang tot overdracht. | Opgeslagen medium en werkvolume. |
| Ontvanger | Verzamelt materiaal uit een stroomopwaarts proces. | Inkomende stroom, accumulatie en afvoer. | Overdrachtsvolgorde en verbindingsindeling. |
| Mengtank | Combineert materialen of onderhoudt een mengsel. | Roeren, asinterfaces en bevochtigde accessoires. | Mengvermogen en materiaaleigenschappen. |
| Kolom | Ondersteunt een scheidingsproces. | Interne configuratie en procesomstandigheden. | Scheidingsplicht en interne regeling. |
Dit zijn algemene functionele verschillen. De werkelijke afmetingen, coatingmethoden en bedrijfslimieten moeten worden vastgesteld voor de gespecificeerde apparatuur en het gespecificeerde proces.
4. Chemische compatibiliteit en procesmedia
Chemische compatibiliteit moet worden geverifieerd aan de hand van feitelijke procesinformatie in plaats van aan de hand van een brede materiaalcategorie. Hoewel PFA bestand is tegen een reeks corrosieve chemicaliën, hangt de geschiktheid van een specifieke coating af van de samenstelling, concentratie, temperatuur en duur van de blootstelling.
Identificeer de volledige chemische samenstelling
Begin met het opsommen van de stoffen die in contact komen met het gecoate oppervlak. Vermeld de belangrijkste ingrediënten, relevante onzuiverheden, additieven, tussenproducten en reactieproducten. Wanneer het proces een mengsel betreft, moet de volledige samenstelling zo nauwkeurig worden beschreven als de beschikbare procesgegevens dit toelaten.
Het is mogelijk dat een chemische naam op zichzelf niet het gedrag van een geconcentreerde oplossing of een mengsel van meerdere componenten weergeeft. Op soortgelijke wijze kan de samenstelling die een vat binnenkomt verschillen van de samenstelling die later in een batch of na een scheidingsfase aanwezig is.
Voor processen waarbij veranderende chemische omstandigheden betrokken zijn, identificeert u de belangrijke fasen afzonderlijk. Dit maakt het mogelijk om de coating te beoordelen aan de hand van de materialen die deze tijdens de gehele gebruikscyclus tegen kan komen.
Houd rekening met concentratie en temperatuur
Concentratie kan de compatibiliteitsbeoordeling beïnvloeden, vooral wanneer een proces verdunning, verdamping, concentratie of reactie omvat. De specificatie moet typische waarden onderscheiden van de minimale en maximale omstandigheden die de apparatuur kan ervaren.
Naast de samenstelling moet ook de temperatuur worden beoordeeld. Een coating kan tijdens normaal gebruik, verwarmen, afkoelen, reinigen of uitschakelen, verschillende omstandigheden tegenkomen. De geschiktheid ervan moet worden bevestigd voor de combinaties van chemische samenstelling en temperatuur die relevant zijn voor de toepassing.
Inclusief schoonmaakmiddelen en hulpmedia
Bij het reinigen kan het binnenoppervlak worden blootgesteld aan stoffen die geen deel uitmaken van de normale productie. Reinigingsoplossingen, spoelvloeistoffen en onderhoudsgerelateerde chemicaliën moeten daarom worden opgenomen in de compatibiliteitsbeoordeling, overal waar ze in contact komen met de coating.
De volledige reinigingsprocedure is ook van belang. De temperatuur, de blootstellingstijd en de mechanische werking kunnen de apparatuur beïnvloeden, zelfs als de chemische reinigingsstof zelf compatibel is met het polymeer. De compatibiliteit van afdichtingen, pakkingen en andere bevochtigde componenten moet ook worden bevestigd.
Houd rekening met de contactduur en operationele variaties
Een opslagvat kan zijn coating gedurende langere tijd aan een medium blootstellen, terwijl een ontvanger korter maar herhaaldelijk contact kan hebben. Een mengvat kan te maken krijgen met meer gevarieerde lokale omstandigheden naarmate materialen worden gecombineerd. Deze verschillende taken moeten worden beschreven bij het beoordelen van de geschiktheid van coatings.
Er moet ook rekening worden gehouden met redelijkerwijs te verwachten procesafwijkingen. Onverwachte concentratieveranderingen, langere bewaarperioden of een onbedoelde combinatie van materialen kunnen ervoor zorgen dat het proces afwijkt van de normale bedrijfsomstandigheden. De apparatuurspecificatie moet dergelijke scenario's identificeren waarin deze de coating of de integriteit van het vat kunnen beïnvloeden.
Compatibiliteitscontrolelijst:
- Chemische identiteiten, concentraties en relevante mengsels.
- Procesfasen waarin de chemische samenstelling verandert.
- Minimale, normale en maximale contacttemperaturen.
- Reinigingsvloeistoffen en andere hulpmedia die in contact komen met de coating.
- Verwachte contactduur en relevante procesafwijkingen.
Als belangrijke chemische gegevens niet beschikbaar zijn, noteer dan de onzekerheid voor technische beoordeling. Compatibiliteit mag niet als bevestigd worden beschouwd louter omdat een algemene materiaalbeschrijving resistentie tegen de primaire chemische stof suggereert.
5. Temperatuur-, druk- en vacuümomstandigheden
Bedrijfsomstandigheden beïnvloeden samen de coating en het metalen vat. Temperatuur beïnvloedt het gedrag van het polymeer en de chemische compatibiliteit, terwijl druk- en vacuümomstandigheden de mechanische eisen beïnvloeden die aan de volledige assemblage worden gesteld. Deze parameters moeten worden geëvalueerd voordat de configuratie wordt goedgekeurd.
Temperatuurlimieten en thermische cycli
De meegeleverde productinformatie vermeldt een bedrijfstemperatuurbereik van -20°C tot 260°C voor het apparatuurassortiment. Dit bereik moet worden bevestigd op basis van het individuele coatingsysteem, de scheepsconstructie, het chemische medium en de bedrijfsomstandigheden. Het mag niet worden geïnterpreteerd als een garantie dat elke configuratie geschikt is voor het gehele assortiment.
De specificatie moet de normale temperatuur, maximum- en minimumtemperaturen en verwachte temperatuurveranderingen tijdens het opstarten, gebruik, schoonmaken en afsluiten identificeren. Als bij een reactie warmte ontstaat of als het proces gebruikmaakt van verwarmings- en koelcycli, moeten deze fasen in de beoordeling worden meegenomen.
Snelle temperatuurveranderingen kunnen extra eisen stellen aan de relatie tussen de polymeercoating en het metalen substraat. Ontwerpers moeten rekening houden met de verwachte cyclus, duur en frequentie bij het bepalen of de voorgestelde apparatuur geschikt is.
Werking met positieve druk
Registreer de normale werkdruk, ontwerpdruk en te verwachten overgangsomstandigheden. Materiaalvulling, dampvorming, reactie, ontlading en verbindingen met andere procesapparatuur kunnen drukveranderingen veroorzaken die het vatontwerp beïnvloeden.
Het drukvermogen van het vat is afhankelijk van het structurele ontwerp en de relevante accessoires, en niet alleen van het coatingmateriaal. Het lichaam, de verbindingen, de mondstukken, de deksels en andere drukhoudende kenmerken moeten worden beoordeeld volgens de geldende ontwerpeisen.
Vacuümomstandigheden
Vacuümservice vereist expliciete evaluatie omdat het een drukverschil produceert dat verschilt van werking met positieve druk. Er kan vacuüm optreden tijdens verwerking, condensatie, pompen of andere bedrijfsfasen.
De specificatie moet de minimale absolute druk, de temperatuur waarbij vacuüm kan optreden, de duur van de blootstelling en het verwachte aantal cycli identificeren. De structuur en het coatingsysteem moeten geschikt zijn voor die omstandigheden.
Chemische resistentie alleen is geen garantie voor vacuümgeschiktheid. Ook mag de geschiktheid van een vat onder positieve druk niet worden opgevat als bewijs dat dezelfde configuratie bestand is tegen de gespecificeerde vacuümbelasting.
Evalueer het gecombineerde werkingsbereik
Temperatuur, druk en chemische samenstelling moeten samen worden beoordeeld. Als tijdens dezelfde procesfase een maximale temperatuur en een extreme druk of vacuüm kunnen optreden, moet die combinatie worden geïdentificeerd. Wanneer operationele fasen verschillende vereisten hebben, moet de ontwerpbeoordeling elke fase weerspiegelen in plaats van niet-gerelateerde limieten te combineren in één veronderstelde toestand.
| Parameter | Vereiste informatie | Technische beoordeling |
|---|---|---|
| Temperatuur | Normaal bereik, extremen en thermische cyclus. | Coatinggeschiktheid en thermisch gedrag van de constructie. |
| Positieve druk | Bedrijfsdruk, ontwerpdruk en transiënten. | Structureel ontwerp en drukhoudende componenten. |
| Vacuüm | Minimale absolute druk, duur en temperatuur. | Geschiktheid van het complete vat onder het gespecificeerde drukverschil. |
| Procescycli | Opstarten, afsluiten, opschonen en herhaalde wijzigingen. | Gecombineerde thermische, mechanische en chemische omstandigheden. |
6. Complexe geometrie en coatingdekking
Interne geometrie kan zowel de coatingtoepassing als het vermogen van de voltooide apparatuur om zijn procestaak uit te voeren beïnvloeden. Platte of relatief eenvoudige oppervlakken bieden andere toepassingsuitdagingen dan schepen met meerdere openingen, interne overgangen, smalle gebieden en complexe verbindingen.
Begrijp de lay-out van het interne oppervlak
Voordat u een coatingarrangement kiest, moet u alle oppervlakken identificeren die bescherming nodig hebben. Neem de hoofdvatwand, interne fittingen, mondstukken, verbindingsovergangen en andere procescontactgebieden op waar de specificatie een gecoat oppervlak vereist.
Tekeningen moeten duidelijk maken welke oppervlakken inbegrepen zijn en waar de beklede grens eindigt. Dit is met name handig wanneer een vat meerdere verbindingstypen of componenten bevat die met verschillende productiemethoden zijn geproduceerd.
Let op overgangen en openingen
Mondstukopeningen, hoeken, veranderingen in diameter en interne overgangen vereisen mogelijk meer aandacht dan een groot, toegankelijk oppervlak. Hun geometrie kan de toegang tot de coating, de dekking, de inspectie en de uniformiteit van de afgewerkte laag beïnvloeden.
Met deze gebieden moet rekening worden gehouden tijdens het ontwerp van de apparatuur, en niet pas nadat de fabricage is begonnen. Wanneer de toegang beperkt is, moet in het productieplan worden vastgelegd hoe de coating zal worden aangebracht en moet dit worden geverifieerd aan de hand van de vereiste criteria.
Coördineer de geometrie met inspectie
Coatingdekking en coatinginspectie zijn nauw met elkaar verbonden. Een oppervlak dat tijdens het aanbrengen moeilijk te bereiken is, kan ook na het coatingproces moeilijk te onderzoeken zijn. Het ontwerp moet rekening houden met de inspectiemethoden die voor de apparatuur zijn geselecteerd.
De vereiste dikte-, dekkings- en integriteitscontroles moeten worden gedefinieerd op basis van de specifieke coatingconstructie. In het inspectieplan moet worden aangegeven welke oppervlakken worden onderzocht, hoe deze worden beoordeeld en welke resultaten acceptatie inhouden.
Denk aan oppervlaktevoorbereiding en toegang tot de productie
Het coatingproces begint voordat het polymeer wordt aangebracht. Oppervlaktevoorbereiding, de toestand van het substraat en de toegang tot de benodigde gebieden kunnen het productieproces beïnvloeden. De exacte voorbereidings- en toepassingsvereisten zijn afhankelijk van de gekozen methode en het ontwerp van de apparatuur.
Maatveranderingen of late aanpassingen kunnen van invloed zijn op de oppervlakken die beschikbaar zijn voor toepassing en inspectie. Om deze reden moet de vatconfiguratie worden beoordeeld voordat de productietekeningen en coatingvereisten definitief worden gemaakt.
Breng de coatingvereisten in evenwicht met de procesfunctionaliteit
De interne structuur van een vat moet voldoen aan zowel de procesfunctie als de coatingvereisten. Een mengtank kan bijvoorbeeld specifieke interne kenmerken nodig hebben om zijn beoogde taak te vervullen, terwijl een kolom componenten kan bevatten die nodig zijn voor scheiding. Deze functies moeten worden ontworpen en beoordeeld als onderdeel van het complete uitrustingssysteem.
Het doel is om een configuratie tot stand te brengen die voldoet aan de procesbehoeften en tegelijkertijd de vereiste coatingdekking en inspectie mogelijk maakt. Noch oppervlaktebescherming, noch procesfunctionaliteit mogen afzonderlijk worden beschouwd.
7. Inspectie en kwaliteitsverificatie
Door middel van inspectie kan worden vastgesteld of de vervaardigde coating voldoet aan de afgesproken technische eisen. Het inspectieplan moet worden ontwikkeld voor de specifieke apparatuur en het coatingsysteem, waarbij rekening wordt gehouden met de geometrie van de apparatuur, de procestaken, toepasselijke normen en acceptatiecriteria.
Inspectie van laagdikte
Laagdikte is een belangrijk onderdeel van de specificatie waar gedefinieerde dikte-eisen van toepassing zijn. Het vereiste bereik en de methode om dit te verifiëren moeten vóór productie worden bevestigd. De inspectiemethode moet geschikt zijn voor de coating, het substraat en de apparatuurconfiguratie.
Metingen moeten worden beoordeeld aan de hand van de overeengekomen criteria, in plaats van te vertrouwen op een algemene verklaring dat de coating er uniform uitziet. Wanneer er op verschillende gebieden verschillende eisen gelden, moet het inspectieplan deze gebieden identificeren en uitleggen hoe de conformiteit zal worden beoordeeld.
Pinhole-detectie en integriteit van de coating
Detectie van gaatjes kan helpen bij het identificeren van bepaalde defecten die de barrièrefunctie van de coating kunnen beïnvloeden. De geschiktheid, procedure en acceptatiecriteria zijn afhankelijk van het specifieke coatingsysteem en het ontwerp van de apparatuur.
De methode moet worden gekozen in overeenstemming met de laagdikte, materiaaleigenschappen, substraat en relevante technische vereisten. Er mag niet van worden uitgegaan dat de inspectie-instellingen voor elk product identiek zijn. De overeengekomen procedure moet bepalen welke apparatuur wordt geïnspecteerd en hoe de resultaten zullen worden gedocumenteerd.
Druktesten en integriteit van apparatuur
De geleverde productinformatie identificeert druktesten als een van de controles die vóór levering zijn gespecificeerd. Het relevante testtype, de procedure en de acceptatievoorwaarden moeten worden bevestigd voor de individuele apparatuur in overeenstemming met het ontwerp en de toepasselijke eisen.
Druktesten en coatinginspectie richten zich op verschillende aspecten van het voltooide samenstel. Een structurele of drukgerelateerde test stelt niet automatisch de integriteit van de coating vast, terwijl coatingonderzoek de noodzakelijke structurele controles niet vervangt.
Inspectie van moeilijke gebieden
Mondstukken, openingen, hoeken en andere veranderingen in de geometrie kunnen specifieke inspectie-aandacht vereisen. Hun locatie en vorm kunnen de toegang tot het gecoate oppervlak en de keuze van de inspectiemethode beïnvloeden.
Inspectie-eisen moeten daarom worden afgestemd op de uitrustingstekening. Hierdoor kan het productieteam kritieke gebieden identificeren en vaststellen hoe elk vereist oppervlak zal worden gecontroleerd voordat de apparatuur wordt vrijgegeven.
Definieer records en acceptatiecriteria
Een nuttige inspectiespecificatie identificeert de procedure, het gebied of onderdeel dat wordt beoordeeld, de toepasselijke acceptatiecriteria en de documenten die vereist zijn voor beoordeling. Afhankelijk van het project kan het recordpakket goedgekeurde tekeningen, laagdikteresultaten, pinhole-detectierecords, druktestdocumentatie en registraties van geaccepteerde afwijkingen bevatten.
De exacte documentatie is afhankelijk van de projectvereisten. Als u hierover vóór de productie overeenstemming bereikt, kunt u ervoor zorgen dat de klant en de fabrikant dezelfde criteria hanteren bij de beoordeling van het voltooide schip.
Controlelijst inspectieplanning:
- Identificeer de vereiste coatingoppervlakken en diktecriteria.
- Definieer waar nodig de toepasselijke pinhole-detectieprocedure.
- Bevestig druktestvereisten voor het ontwerp van de apparatuur.
- Identificeer moeilijke geometrieën die specifieke inspectie-aandacht vereisen.
- Maak overeenstemming over acceptatiecriteria en de vereiste inspectieregistraties.
8. Industriële toepassingen
Procesvaten met PFA-coating kunnen worden overwogen in industrieën die met corrosieve media werken of controle van het contact tussen het procesmateriaal en een metalen oppervlak vereisen. De juiste configuratie hangt af van de beoogde werking, chemische compatibiliteit, ontwerp van de apparatuur en bedrijfsomstandigheden.
Fijne chemische productie
Bij de fijnchemische productie kunnen meerdere reactie-, opslag-, meng- en scheidingsfasen betrokken zijn. Verschillende processtappen kunnen apparatuur blootstellen aan veranderende chemische samenstellingen, concentraties en temperaturen.
Voor de opslag van compatibel materiaal kan een gecoate tank worden overwogen, terwijl een gecoat mengvat geschikt kan zijn wanneer een intern beschermend oppervlak en een gedefinieerde mengopstelling vereist zijn. Voor scheidingsfasen kan een kolomconfiguratie nodig zijn die is ontworpen rond de procestaken en de interne geometrie.
Het selectieproces moet het materiaal in elke fase, de bedrijfscyclus en de accessoires die in contact komen met het procesmedium identificeren. Wanneer de chemische samenstelling tijdens de verwerking verandert, moet de compatibiliteitsbeoordeling de relevante fasen bestrijken.
Farmaceutische verwerking
Farmaceutische verwerking kan het opslaan, ontvangen, mengen en overbrengen van chemische materialen of tussenproducten omvatten. In deze omgevingen kan de selectie van apparatuur zowel chemische compatibiliteit als vereisten voor oppervlaktereinheid met zich meebrengen.
Een gecoat oppervlak kan het directe contact tussen compatibele procesmedia en het onderliggende metalen substraat helpen verminderen. De geschiktheid voor een bepaald farmaceutisch proces hangt echter ook af van de vereiste criteria voor besmettingscontrole, de volledige configuratie van de apparatuur, reinigingsprocedures en verificatie van de integriteit van de coating.
Procesingenieurs moeten de vereiste schoonmaakpraktijken, de gebruikte materialen in elke fase en de inspectieverwachtingen identificeren. Een algemene claim van oppervlaktegladheid of chemische bestendigheid vervangt een toepassingsspecifieke beoordeling niet.
Nieuwe energie en elektronische chemische verwerking
Sommige nieuwe energie- en elektronische chemische toepassingen omvatten corrosieve materialen of processen waarbij controle van metaalcontact belangrijk is. Voor opslag, overbrengen, mengen en aanverwante handelingen kan daarom apparatuur nodig zijn met een geschikt intern beschermend oppervlak.
De feitelijke chemische samenstelling en procesomstandigheden moeten de keuze bepalen. Wanneer contaminatiebeheersing een prioriteit is, moeten het coatingsysteem, de aangesloten componenten, de reinigingsmethode en de inspectiecriteria samen worden overwogen. De apparatuur moet worden beoordeeld aan de hand van de vereisten van het specifieke proces en niet alleen worden geselecteerd omdat deze tot een bepaalde industrie behoort.
Laboratorium- en pilot-schaal installaties
Laboratorium- en proeffaciliteiten kunnen kleinere vaten gebruiken om reacties, mengprocedures of scheidingsprocessen te evalueren voordat een grotere productieregeling wordt opgezet. Dergelijke apparatuur vereist nog steeds een duidelijke definitie van chemische compatibiliteit, bedrijfstemperatuur, druk of vacuüm, en vereisten voor materiaalcontact.
Verbindingen en interne configuraties kunnen bijzonder belangrijk zijn wanneer de apparatuur verschillende procesfasen of instrumenten moet huisvesten. Het inspectieplan moet ook passen bij het ontwerp van het schip en de beoogde bedrijfsomstandigheden.
Wanneer een pilotproces later wordt opgeschaald, moet het ontwerp opnieuw worden beoordeeld in plaats van simpelweg de scheepscapaciteit te vermenigvuldigen. Veranderingen in afmetingen, menggedrag, thermische omstandigheden en drukvereisten kunnen de technische overwegingen veranderen.
Stem het apparaattype af op de toepassing
De brancheclassificatie alleen bepaalt niet of een bepaald schip geschikt is. Een opslagplicht in een fijnchemische fabriek kan andere eisen stellen dan een scheidingsoperatie in dezelfde faciliteit. De procesfunctie, bedrijfsomstandigheden, coatingspecificatie en installatie-indeling moeten de primaire selectiefactoren blijven.
- Definieer voor opslag het medium, de bewaarduur, het bruikbare volume en de overdrachtsbehoeften.
- Specificeer voor ontvangst de kenmerken van de inkomende stroom en de afvoerregelingen.
- Identificeer voor het mengen de mengtaak, de roerderconfiguratie en de bevochtigde accessoires.
- Geef voor scheiding de procesplicht, kolomgeometrie en interne configuratievereisten op.
9. Reinigings-, onderhouds- en bedieningspraktijken
De blijvende geschiktheid van gecoate apparatuur hangt af van de juiste installatie, bedieningsprocedures, reinigingspraktijken en onderhoud. Een goede oppervlaktebescherming bij aflevering neemt niet de noodzaak weg om de bedrijfsomstandigheden te beheren en het in gebruik zijnde schip te inspecteren.
Behandel en installeer het vat zorgvuldig
Bij transport, heffen en positioneren moeten de goedgekeurde hanteringsinstructies en de aangewezen hijsvoorzieningen van de apparatuur worden gevolgd. Ongecontroleerde schokken of ongeschikte hijsmethoden kunnen de coating of andere delen van het geheel beschadigen, zelfs als de buitenkant van het vat geen duidelijk teken van schade vertoont.
Controleer tijdens de installatie of de vatsteunen en leidingaansluitingen zijn uitgelijnd met de goedgekeurde opstelling. Geforceerde uitlijning of ongeplande belastingen op spuitmonden kunnen spanningen introduceren die mogelijk niet zijn opgenomen in de oorspronkelijke ontwerpaannames.
Controleer vóór aanvang van de werkzaamheden de geïnstalleerde configuratie aan de hand van de goedgekeurde tekeningen. Bevestig de positie van het vat, de aansluitingen, de instrumenten en de accessoires en voer de vereiste controles vóór de inbedrijfstelling uit.
Controleer de opstart- en afsluitomstandigheden
In de operationele procedures moet worden vastgelegd hoe het vat wordt gevuld, verwarmd of gekoeld, waar van toepassing onder druk wordt gezet en in een veilige toestand wordt teruggebracht. Waar vacuüm, thermische cycli of snelle veranderingen in procesomstandigheden mogelijk zijn, moeten deze scenario's worden opgenomen in de goedgekeurde bedieningsinstructies.
Onverwachte veranderingen in druk, temperatuur of chemische samenstelling kunnen de apparatuur buiten het goedgekeurde werkingsbereik brengen. Procedures moeten uitleggen hoe dergelijke afwijkingen worden herkend en aangepakt, in plaats van toe te staan dat het schip onder niet-beoordeelde omstandigheden blijft opereren.
Selecteer compatibele reinigingsmiddelen
Reinigingsmiddelen moeten compatibel zijn met de coating en andere bevochtigde componenten. Er moet ook rekening worden gehouden met de reinigingstemperatuur, de contactduur, de spoelprocedure en mogelijke mechanische actie. Compatibiliteit met het voornaamste procesmedium betekent niet automatisch dat het geschikt is voor het reinigingsproces.
Bij oppervlaktereinigingsmethoden moeten de instructies van de apparatuur worden gevolgd. Schuurmiddelen of -procedures die de coating kunnen krassen, snijden of anderszins beschadigen mogen niet worden gebruikt tenzij ze specifiek zijn goedgekeurd voor de relevante constructie.
Het ontwerp van de apparatuur heeft ook invloed op de reinigingsresultaten. Bij het vaststellen van de reinigingsprocedure moet rekening worden gehouden met drainage, toegang, interne verbindingen en gebieden waar materiaal zich kan ophopen.
Inspecteer op tekenen van oppervlakteschade
Routineonderhoud moet voldoen aan de inspectievereisten die van toepassing zijn op de toepassing. Zichtbare schade, ongewoon bedieningsgedrag of veranderingen rond aansluitingen vereisen mogelijk verder onderzoek. Het inspectieproces moet de goedgekeurde methode volgen en niet alleen op het uiterlijk vertrouwen.
Als er een defect aan de coating wordt vermoed, moeten de oorzaak en de omvang ervan worden beoordeeld voordat er reparaties of wijzigingen worden uitgevoerd. Reparatiemethoden moeten geschikt zijn voor het oorspronkelijke coatingsysteem, het substraat, de geometrie van de apparatuur en de beoogde procesomstandigheden.
Houd nauwkeurige bedrijfsgegevens bij
Registratie van bedrijfsomstandigheden, schoonmaakactiviteiten, inspectieresultaten, onderhoudswerkzaamheden en aanpassingen aan de apparatuur kunnen helpen bij het identificeren van terugkerende problemen. Ze ondersteunen ook een vergelijking tussen de oorspronkelijke ontwerpomstandigheden en de daadwerkelijke procesbelasting.
Als het chemische medium, de concentratie, de bedrijfstemperatuur, de druk of de reinigingsmethode substantieel veranderen, moet de apparatuur worden beoordeeld voordat het herziene proces wordt geïntroduceerd. Een schip dat voor één set voorwaarden is goedgekeurd, mag niet automatisch geschikt worden geacht voor een andere toepassing.
10. Gecoate apparatuur en met platen beklede apparatuur
PFA-coating en plaatvoering zijn verschillende benaderingen voor het creëren van een corrosiebestendig binnenoppervlak. De juiste optie hangt af van de geometrie van het vat, de procesvereisten, de coating- of bekledingsspecificatie, de bedrijfsomstandigheden en de productiemethode.
Hoe de bouwmethoden verschillen
Op het metalen substraat wordt met behulp van een geschikt applicatieproces een PFA-coating aangebracht. Deze aanpak kan worden overwogen voor bepaalde interne structuren waar de coatingmethode de vereiste dekking kan bieden en waar de complexe geometrie oppervlaktetoegang en uniformiteit belangrijke ontwerpoverwegingen maakt.
Met platen beklede apparatuur maakt gebruik van een afzonderlijke polymeervoering die in het vat is geïnstalleerd. De constructie, verbindingen, overgangen, bevestigingsopstellingen en geometrie verschillen van die van een aangebrachte coating. Elke methode moet worden geëvalueerd op basis van zijn eigen technische vereisten.
Waarom geometrie de beslissing beïnvloedt
De geometrie van het vat kan van invloed zijn op de manier waarop een interne beschermlaag wordt geïnstalleerd of aangebracht, en op de manier waarop de integriteit ervan wordt geïnspecteerd. Talrijke spuitmonden, ingewikkelde interne kenmerken en veranderingen in de oppervlakterichting kunnen van invloed zijn op welke constructiemethode praktisch is voor de beoogde toepassing.
Complexe geometrie op zichzelf bewijst echter niet dat één methode altijd de voorkeur verdient. Het specifieke productieproces, de haalbare dekking, de inspectie-eisen en de prestatievoorwaarden moeten worden beoordeeld voordat de definitieve selectie wordt gemaakt.
Vergelijk de volledige uitrustingsvereisten
Bij de selectie moet rekening worden gehouden met het chemische medium, de bedrijfstemperatuur, de druk of het vacuüm, de afmetingen van het vat, de vereiste interne details en de verwachte onderhoudspraktijken. De specificatie moet ook verduidelijken hoe de integriteit van coatings of voeringen zal worden beoordeeld en welke criteria de acceptatie bepalen.
| Vergelijkingsfactor | Toegepaste PFA-coating | Met platen gevoerde constructie |
|---|---|---|
| Bouwmethode | Polymeercoating aangebracht op het metalen substraat. | Afzonderlijke voering van polymeerplaten geïnstalleerd in het vat. |
| Geometrische overwegingen | Toegang tot en dekking van applicaties moeten worden geëvalueerd op basis van de interne vorm. | Plaatinstallatie, verbindingen, overgangen en interne afmetingen vereisen beoordeling. |
| Kwaliteitscontrole | Inspectiemethoden moeten passen bij het coatingmateriaal, de dikte en de geometrie van de apparatuur. | Inspectie moet passen bij de constructie van de bekleding, de verbindingen en de configuratie van het vat. |
| Operationele geschiktheid | Afhankelijk van de integriteit van de coating, chemische compatibiliteit, temperatuur en drukomstandigheden. | Afhankelijk van de compatibiliteit van de voering, constructie, verbindingen en bedrijfsomstandigheden. |
| Ontwerpbeslissing | Bedenk waar de toepassingsdekking en coatinginspectie aan de specificatie kunnen voldoen. | Bedenk waar de voorgestelde plaatconstructie voldoet aan de uitrustingseisen. |
Deze vergelijking beschrijft algemene constructieverschillen. Er wordt niet vastgesteld dat beide methoden universeel beter of geschikt zijn voor elk chemisch proces.
Het besluit moet de technische vereisten van de individuele aanvraag volgen. Chemische compatibiliteit, ontwerp van de volledige uitrusting, productiecapaciteit, inspectie en operationele limieten moeten allemaal in overweging worden genomen voordat een coating- of bekledingsmethode wordt goedgekeurd.
11. Het opstellen van een technische specificatie
Een goed opgestelde specificatie geeft het uitrustingsengineeringteam de informatie die nodig is om het voorgestelde schip te beoordelen en onopgeloste ontwerpvragen te identificeren. Het moet de procesbelasting, de chemische omgeving, het mechanische werkingsbereik, de afmetingen, de verbindingsvereisten en de kwaliteitsverwachtingen toelichten.
De volgende volgorde kan helpen bij het ordenen van de informatie vóór een ontwerpbeoordeling of offerteaanvraag.
-
Definieer de apparatuurfunctie.
Bepaal of het vat zal worden gebruikt voor opslag, ontvangst, menging of scheiding. Beschrijf de materiaalstroom, aangesloten apparatuur en bedrijfsfasen die de rol ervan in het proces bepalen.
-
Documenteer het procesmedium.
Maak een lijst van de chemische stoffen, concentraties, relevante mengsels, onzuiverheden, reactieproducten en reinigingsmiddelen die in contact kunnen komen met het interne oppervlak.
-
Stel het operationele bereik vast.
Specificeer normale en extreme temperaturen, bedrijfs- en ontwerpdruk, vacuümomstandigheden, indien van toepassing, en de procesfasen waarin deze omstandigheden kunnen voorkomen.
-
Bevestig capaciteit en afmetingen.
Geef de nominale capaciteit, het vereiste werkvolume, de totale afmetingen, installatiebeperkingen, ondersteuningsvereisten en beschikbare onderhoudstoegang op.
-
Maak het aansluit- en accessoireschema op.
Identificeer mondstukken, openingen, afvoeren, ventilatieopeningen, instrumenten, roerwerkopstellingen en andere componenten. Vermeld positie, maat, verbindingstype en relevante tekeninginformatie.
-
Definieer coating- en inspectievereisten.
Specificeer de te coaten gebieden, relevante diktecriteria, toepasselijke integriteitscontroles, vereiste druktesten, acceptatiecriteria en noodzakelijke documentatie.
-
Beoordeel de installatie- en onderhoudsbehoeften.
Identificeer toegangsbeperkingen, verbindingsinterfaces, schoonmaakvereisten, verwachte onderhoudspraktijken en eventuele beperkingen die voortvloeien uit de bestaande fabrieksindeling.
-
Openstaande technische vragen oplossen.
Registreer ontbrekende chemische informatie, onzekere bedrijfsomstandigheden, tegenstrijdige afmetingen en details die bevestiging vereisen voordat het definitieve ontwerp wordt goedgekeurd.
Technische informatiechecklist
| Categorie | Vereiste informatie | Doel |
|---|---|---|
| Proces plicht | Functie van de apparatuur, bedrijfsfasen, materiaalstroom en aangesloten apparatuur. | Brengt de vereiste configuratie tot stand. |
| Chemisch medium | Samenstelling, concentratie, mengsels, onzuiverheden en reinigingsmiddelen. | Ondersteunt compatibiliteitsbeoordeling. |
| Bedrijfsomstandigheden | Temperatuur-, druk-, vacuüm- en procesvariaties. | Definieert het werkingsbereik. |
| Afmetingen | Nominale capaciteit, werkvolume, totale grootte en installatiebeperkingen. | Controleert capaciteit en installatie-integratie. |
| Verbindingen | Mondstukposities, openingen, instrumenten, roerwerkdetails en accessoires. | Coördineert interfaces en interne ordening. |
| Kwaliteitsborging | Laagdikte, integriteitscontroles, druktesten en acceptatiecriteria. | Definieert hoe conformiteit wordt geverifieerd. |
Indien er tekeningen beschikbaar zijn, neem deze dan op in de technische beoordeling. Bestaande leidingindelingen, funderingsdetails en installatiebeperkingen kunnen belangrijk zijn wanneer het schip in een bestaande installatie moet passen.
Als een vereiste parameter onbekend is, maak die onzekerheid dan zichtbaar. Dankzij een duidelijke lijst met openstaande punten kunnen de verantwoordelijke partijen de ontbrekende informatie aanpakken voordat de voorgestelde specificatie definitief wordt gemaakt.
12. Veel voorkomende selectiefouten
Veel problemen met de apparatuurspecificatie komen voort uit het behandelen van de coating als de enige factor die de geschiktheid bepaalt. Een betrouwbaar selectieproces houdt ook rekening met de metaalstructuur, de geometrie van de apparatuur, de bedrijfsomstandigheden, de installatie en de vereiste inspectie.
Ervan uitgaande dat de algemene chemische resistentie geschikt is, is de geschiktheid gegarandeerd
Een brede uitspraak over de chemische bestendigheid van PFA bewijst niet dat het compatibel is met elke concentratie, mengsel of bedrijfstemperatuur. De daadwerkelijke toepassing kan bestaan uit reinigingsmiddelen of procesfasen met verschillende chemische samenstellingen.
Betere aanpak:Identificeer alle relevante procesmedia en bevestig compatibiliteit met de werkelijke temperatuur, concentratie, blootstelling en bedrijfsomstandigheden.
Een opgegeven temperatuurbereik als universeel behandelen
Een gepubliceerd uitrustingsassortiment kan het beoogde productaanbod beschrijven, maar de toegestane limiet voor een individueel vat hangt af van de constructie, het coatingsysteem, het medium, de druk en de bedrijfscyclus.
Betere aanpak:Bevestig de temperatuurlimieten voor de geselecteerde configuratie en evalueer de combinaties van temperatuur en druk die tijdens bedrijf voorkomen.
Specificeert alleen de capaciteit van het vat
Capaciteit alleen bepaalt niet de totale afmetingen, het werkvolume, de aansluitposities of de installatievereisten. Een vat met het juiste nominale volume kan toch ongeschikt zijn voor de beschikbare installatie-indeling of de beoogde procesvoering.
Betere aanpak:Specificeer samen het werkvolume, de hoofdafmetingen, de aansluitvereisten, de toegangsbeperkingen en de ondersteuningsregelingen.
Met uitzicht op complexe interne kenmerken
Openingen, hoeken, overgangen en interne componenten kunnen de coatingtoepassing, dekking en inspectietoegang beïnvloeden. Als deze kenmerken niet vroegtijdig worden beoordeeld, kan het moeilijk zijn om aan belangrijke vereisten te voldoen nadat de fabricage is begonnen.
Betere aanpak:Zorg voor een voldoende gedetailleerde tekening en definieer de oppervlakken die bescherming behoeven, samen met de inspectiemethode voor kritische gebieden.
Accessoires en bevochtigde onderdelen negeren
Het hoofdgecoate oppervlak kan compatibel zijn met het procesmedium, terwijl een bijbehorende afdichting, pakking, instrument of ander onderdeel dat niet is. Deze onderdelen moeten afzonderlijk worden beoordeeld als elementen van het complete uitrustingssysteem.
Betere aanpak:Neem relevante accessoires op in de beoordeling van de materiaalcompatibiliteit en de bedrijfsconditie.
Inspectiecriteria ongedefinieerd laten
Een algemene eis voor een hoogwaardige coating geeft niet aan hoe de afgewerkte laag zal worden onderzocht of wat acceptatie inhoudt. Dit kan de verificatie inconsistent of onvolledig maken.
Betere aanpak:Maak overeenstemming over toepasselijke inspectieprocedures, diktevereisten, integriteitscontroles, testomstandigheden en registratie vóór productie.
Het niet opnieuw beoordelen van een veranderd proces
Een vat dat voor één proces is geselecteerd, blijft mogelijk niet geschikt als het chemische medium, de concentratie, de temperatuur, de druk of de reinigingsprocedure verandert. Zelfs een relatief kleine procesaanpassing kan een of meer van de oorspronkelijke aannames beïnvloeden.
Betere aanpak:Controleer wijzigingen aan de hand van de goedgekeurde apparatuurspecificatie voordat u de herziene bedrijfsomstandigheden introduceert.
Selectieprincipe:De coating, de vatstructuur, de procesplicht en het inspectieplan moeten samen worden geëvalueerd. Het bevestigen van slechts één van deze elementen is niet voldoende om de geschiktheid van de volledige uitrusting vast te stellen.
13. Aangepaste configuratie en ontwerpbeoordeling
Industriële procesvaten moeten vaak passen bij een bepaalde capaciteit, fabrieksindeling, aansluitschema of interne configuratie. Maatwerk kan aan deze eisen voldoen, maar het voorgestelde ontwerp moet consistent blijven met de beoogde chemische en mechanische bedrijfsomstandigheden.
Zhuoyanlevert industriële anti-corrosiebekleding en ontwerp- en productiediensten voor chemische apparatuur. Apparatuurconfiguraties kunnen worden besproken in relatie tot het vereiste vattype, afmetingen, interne structuur, opstelling van de spuitmonden en gespecificeerde procesomstandigheden.
Begin met de beoogde toepassing
Tijdens het eerste gesprek moet worden vastgesteld wat het schip moet doen en welke oppervlakken corrosiebescherming nodig hebben. Voor een opslagtank kan een relatief eenvoudige opstelling van overdrachtsaansluitingen nodig zijn, terwijl voor een mengtank of -kolom mogelijk een meer gedetailleerde interne configuratie nodig is.
Door essentiële procesfuncties te definiëren, kunt u de vereiste kenmerken onderscheiden van optionele accessoires. Het vormt ook een nauwkeurigere basis voor het beoordelen van de geometrie van het vat, de dekking van de coating, de bedrijfsomstandigheden en de toegang tot onderhoud.
Geef afmetingen en aansluitgegevens op
Het vatvolume, de totale afmetingen, de posities van de spuitmonden, toegangsopeningen, steunen en vereisten voor accessoires moeten zo duidelijk mogelijk worden gedocumenteerd. Als de apparatuur moet worden aangesloten op een bestaand systeem, moeten de relevante installatietekeningen en interface-afmetingen worden bijgevoegd.
Details moeten samen worden gecontroleerd in plaats van onafhankelijk. Een verandering in de positie van een spuitmond kan bijvoorbeeld de uitlijning van de leidingen, de interne toegang en de gebieden die inspectie van de coating vereisen, beïnvloeden.
Bevestig de bedrijfsomstandigheden vóór goedkeuring
Het chemische medium, de concentratie, temperatuur, druk of vacuümvereisten en de procescyclus moeten worden beoordeeld voordat de configuratie wordt afgerond. Elke onzekerheid die van invloed zou kunnen zijn op de geschiktheid van de coating of het structurele ontwerp moet een open technisch onderwerp blijven totdat deze is opgelost.
Als de toepassing gepaard gaat met hogere temperaturen, drukveranderingen of vacuümtoepassingen, moet de geselecteerde configuratie specifiek voor die omstandigheden worden geëvalueerd. Een algemene beschrijving van het uitrustingsassortiment mag niet in de plaats komen van de bevestiging van de beperkingen die van toepassing zijn op het voorgestelde vaartuig.
Coördineren van productie- en kwaliteitseisen
De goedgekeurde technische documenten moeten de beoogde constructie van de apparatuur, coatingvereisten, aansluitingen, accessoires en relevante inspectiecriteria identificeren. Dit biedt een gedeelde basis voor het beoordelen van het vervaardigde product.
Controles van de laagdikte, detectie van gaatjes, druktests en andere inspecties moeten worden gespecificeerd waar dit door het ontwerp van de apparatuur wordt vereist. Hun toepasselijke methoden en acceptatielimieten moeten worden overeengekomen voordat de productie wordt vrijgegeven.
Informatie voorbereiden voor een technische discussie
- Type apparatuur en beoogde procesfunctie.
- Chemische samenstelling, concentratie, mengsels en reinigingsmiddelen.
- Normale en extreme bedrijfstemperaturen.
- Bedrijfsdruk, ontwerpdruk en vacuümomstandigheden, indien van toepassing.
- Vereiste nominale capaciteit, werkvolume en totale afmetingen.
- Spuitdopschema, aansluitposities, interne kenmerken en accessoires.
- Laagdikte, integriteitsinspectie, testen en acceptatievereisten.
- Installatietekeningen, installatie-interfaces en toegangsbeperkingen.
Deze gegevens bieden een praktisch uitgangspunt voor technische beoordeling en offerte. Het definitieve ontwerp moet worden bevestigd nadat de chemische, mechanische, dimensionele en kwaliteitseisen voor de beoogde dienst zijn beoordeeld.
14. Veelgestelde vragen
De volgende antwoorden behandelen veelgestelde vragen over PFA-coating, apparatuurconfiguratie, bedrijfsomstandigheden en technische evaluatie.
Waarvoor wordt PFA-coating gebruikt bij chemische processen?
PFA-coating creëert een fluorpolymeerbarrière over een metalen oppervlak om corrosiebescherming te bieden voor compatibele procesmedia. Het kan worden gebruikt in opslagtanks, ontvangers, mengtanks en kolommen. De juiste configuratie hangt af van de chemische compatibiliteit, de geometrie van de apparatuur, de bedrijfsomstandigheden en de vereisten van het proces.
Wat is het verschil tussen PFA-gecoate en plaatbeklede apparatuur?
Er wordt een coating aangebracht op het metalen substraat, terwijl plaatbeklede apparatuur gebruik maakt van een afzonderlijke polymeervoering die in het vat is geïnstalleerd. Bij de methoden zijn verschillende constructie- en inspectieoverwegingen betrokken. De selectie hangt af van de geometrie van het vat, de procesomstandigheden, de eisen aan de bekleding of coating en de productiemethode die geschikt is voor de toepassing.
Welk temperatuurbereik is gespecificeerd voor dit apparatuurbereik?
De meegeleverde productinformatie vermeldt een temperatuurbereik van -20°C tot 260°C. Dit bereik moet worden bevestigd voor het geselecteerde vat, de coatingconstructie, het chemische medium, de drukomstandigheden en de bedrijfscyclus. Er mag niet van worden uitgegaan dat dit automatisch van toepassing is op elke apparatuurconfiguratie.
Kunnen de scheepsafmetingen en interne configuratie worden aangepast?
De configuratie van de apparatuur kan worden besproken op basis van het vereiste vattype, de capaciteit, de afmetingen, de mondstukposities, de interne structuur en de procesaccessoires. De haalbare opstelling hangt af van de beoogde toepassing, productiemethode, coatingvereisten en gespecificeerde bedrijfsomstandigheden.
Hoe moet de chemische compatibiliteit worden beoordeeld?
Identificeer de volledige chemische samenstelling, concentratie, bedrijfstemperatuur, blootstellingsduur en eventuele relevante reinigingsmiddelen of procesvariaties. De compatibiliteit moet worden bevestigd voor de geselecteerde coating en de feitelijke bedrijfsomstandigheden. Een algemene uitspraak over chemische resistentie is geen vervanging voor toepassingsspecifieke evaluatie.
Welke inspectiemethoden mogen voor de coating worden gebruikt?
De meegeleverde productinformatie specificeert pinhole-detectie, inspectie van de laagdikte en druktesten vóór levering. De exacte procedures en acceptatiecriteria moeten worden bevestigd voor de individuele apparatuur en de constructie ervan. Deze controles hebben betrekking op verschillende aspecten van de staat van de coating en de integriteit van de apparatuur.
Garandeert een gladde coating een gemakkelijke reiniging?
Nee. Een glad oppervlak kan het vasthouden van materiaal helpen verminderen, maar de daadwerkelijke reinigbaarheid hangt ook af van de geometrie van het vat, de kenmerken van de resten, de afvoer, de toegang, de reinigingsmiddelen, de temperatuur en de reinigingsprocedures. Het volledige ontwerp van de apparatuur en de beoogde reinigingsmethode moeten samen worden beoordeeld.
Welke informatie is nodig om een geschikte apparatuurconfiguratie aan te vragen?
Geef de beoogde procesfunctie, chemische samenstelling en concentratie, bedrijfstemperatuur, druk- of vacuümvereisten, vereiste capaciteit, totale afmetingen, aansluitindeling, interne kenmerken, accessoires en inspectie-eisen op. Bestaande fabriekstekeningen en installatiebeperkingen kunnen het technische team ook helpen bij het evalueren van de voorgestelde regeling.
15. Laatste technische overwegingen
KiezenPFA-gecoate apparatuurVoor een chemisch proces is een gecoördineerde beoordeling van de coatingcompatibiliteit, oppervlaktedekking, apparatuurstructuur, bedrijfsomstandigheden en procesvereisten vereist. Opslagtanks, ontvangers, mengtanks en kolommen hebben verschillende functies, dus elke configuratie moet worden ontwikkeld rond de beoogde taak.
Een betrouwbare specificatie moet het chemische medium en de concentratie, het temperatuurbereik, de druk- of vacuümomstandigheden, de capaciteit, de afmetingen, de aansluitingen en de accessoires definiëren. Eisen aan de laagdikte, pinhole-detectie, druktesten en andere toepasselijke inspectiecriteria moeten ook vóór de productie worden vastgesteld.
Installatie, reiniging, onderhoud en te verwachten procesvariaties maken deel uit van de algehele beoordeling van de apparatuur. Ze helpen bepalen of de voorgestelde constructie en coatingopstelling geschikt zijn voor de verwachte omstandigheden gedurende de gehele bedrijfscyclus.
Door deze vereisten vroegtijdig te definiëren en technische onzekerheden op te lossen voordat het ontwerp wordt goedgekeurd, kunnen procesingenieurs een duidelijkere basis creëren voor de configuratie van apparatuur, kwaliteitsverificatie en integratie in het productiesysteem.
Bespreek uw PFA-coatingvereisten
Geef uw chemische medium, concentratie, bedrijfstemperatuur, druk of vacuümomstandigheden, vatcapaciteit, aansluitindeling en coatinginspectie-eisen op om een technische discussie over de juiste apparatuurconfiguratie te beginnen.
Dien uw apparatuurvereisten in
