Ons productassortiment omvat met PTFE beklede apparatuur, PTFE spuiten en walscoaten, met kunststof beklede apparatuur, met PTFE beklede stalen buizen en fittingen, en aanverwante fluorpolymeercomponenten gemaakt van PTFE, PFA, ETFE, FEP en andere geavanceerde materialen.

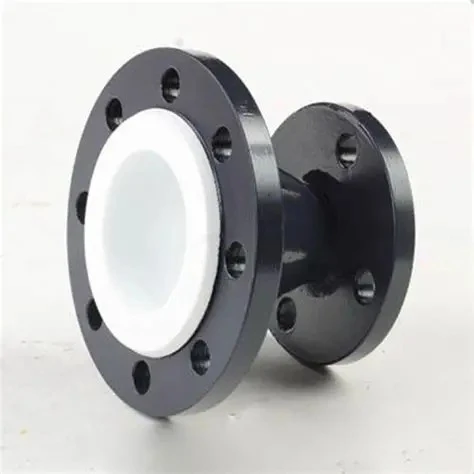

Met PTFE beklede verloopstukken zijn ontworpen om buizen van verschillende diameters aan te sluiten in corrosiebestendige industriële leidingsystemen. Ze zorgen voor een geleidelijke overgang tussen grotere en kleinere pijpsecties, terwijl een gevoerde stroomdoorgang voor corrosieve media behouden blijft.Zhuoyanis een in China gevestigde fabrikant en leverancier van met PTFE beklede fittingen voor chemische, farmaceutische en andere industriële procestoepassingen.
De interne PTFE-voering scheidt het getransporteerde medium van het stalen reductielichaam, waardoor het metalen substraat wordt beschermd tegen corrosie veroorzaakt door compatibele zure, alkalische en andere chemische media. Zhuoyan biedt op maat gemaakte inlaat- en uitlaatdiameters, verlooplengtes en flensspecificaties om te voldoen aan verschillende pijpleidingindelingen en verbindingsvereisten.
Het belangrijkste verschil tussen concentrische en excentrische verloopstukken is de positie van hun middellijnen. Dit structurele onderscheid beïnvloedt hoe het verloopstuk in de pijpleiding past en hoe gas of vloeistof zich kan verzamelen in een horizontaal pijpgedeelte.
| Reductietype | Structureel ontwerp | Typische selectieoverwegingen |
|---|---|---|
| Concentrisch PTFE gevoerd verloopstuk | De inlaat en uitlaat delen dezelfde hartlijn en vormen een symmetrische overgang. | Geschikt waar de hartlijn van de buis uitgelijnd moet blijven, inclusief veel verticale leidingsystemen. Bevestig de installatierichting en de beschikbare ruimte. |
| Excentrische PTFE gevoerde verloopstuk | De inlaat en uitlaat hebben verschoven hartlijnen, waarbij één zijde vlak blijft. | Vaak overwogen voor horizontale leidingen wanneer gasophoping of vloeistofretentie moet worden beheerd. De oriëntatie op de platte kant hangt af van de vraag of het voorkomen van luchtzakken of het faciliteren van drainage de prioriteit heeft. |
Voor pompaanzuigleidingen kan een excentrisch verloopstuk, geïnstalleerd met de platte kant naar boven, luchtzakken helpen voorkomen. Bij toepassingen waarbij volledige drainage vereist is, kan een opstelling met de platte kant naar beneden geschikter zijn. De uiteindelijke configuratie moet worden bevestigd aan de hand van de lay-out van de leidingen en de operationele vereisten, in plaats van alleen op basis van de oriëntatie van de pijpleiding te worden geselecteerd.
Een verloopstuk moet passen bij zowel de aangesloten leidingmaten als de inbouwmaten. Shandong Zhuoyan New Materials Co., Ltd. kan de inlaatdiameter, uitlaatdiameter, verloopstuklengte en flensstandaard aanpassen aan de projectvereisten.
Bij vervangingsprojecten kan het controleren van de bestaande reductieafmetingen en flensinterfaces voordat u bestelt, installatiemismatches helpen voorkomen. Voor nieuwe leidingsystemen moet de verloopgeometrie samen met de omringende leidingen en andere fittingen worden gekozen.
De PTFE-voering zorgt voor een corrosiebestendige interne barrière tussen het procesmedium en het stalen lichaam. De chemische compatibiliteit ervan moet worden beoordeeld op basis van de mediumsamenstelling, concentratie, bedrijfstemperatuur en gebruiksomstandigheden.
De soepele interne overgang helpt een onnodig abrupte verandering in de stroomdoorgang te voorkomen bij het aansluiten van buizen met verschillende diameters. Een goed op elkaar afgestemde reductorgeometrie kan stromingsverstoring en mediumretentie helpen beperken, hoewel de werkelijke stromingsweerstand en turbulentie ook afhangen van de stroomsnelheid, diameterverhouding, reductorlengte en het bredere leidingontwerp.
Vóór verzending ondergaat elke PTFE Lined Reducer een hoogspanningsvonk-pinhole-inspectie om de integriteit van de voering te controleren. Deze inspectie helpt bij het identificeren van mogelijke discontinuïteiten in de PTFE-barrière voordat de fitting in de proceslijn wordt geïnstalleerd.
Een concentrisch verloopstuk handhaaft een gemeenschappelijke hartlijn tussen de inlaat en uitlaat, terwijl een excentrisch verloopstuk een verschoven middellijn en één vlakke zijde heeft. Concentrische ontwerpen worden doorgaans overwogen wanneer uitlijning van de hartlijn vereist is. Excentrische ontwerpen kunnen nuttig zijn in horizontale lijnen waar luchtophoping of vloeistofretentie onder controle moet worden gehouden. Het juiste type en de juiste oriëntatie zijn afhankelijk van de leidingindeling en bedrijfsvereisten.
Voor mestverwerking kan een excentrische configuratie worden overwogen, onder voorbehoud van technische bevestiging. De geschiktheid hangt af van de slurrysamenstelling, de eigenschappen van vaste deeltjes, stromingsomstandigheden, de geometrie van het reductiemiddel en de vereisten voor de bekleding. Geef de mediumgegevens en bedrijfsomstandigheden ter evaluatie door voordat u bestelt.
Ja. Afhankelijk van het leidingontwerp kunnen de flensnorm en de aansluitafmetingen worden gespecificeerd. Geef de bestaande flensspecificaties, nominale leidingmaten en relevante tekeningen op, zodat de vereiste verbindingsconfiguratie kan worden bevestigd.
Geef de inlaat- en uitlaatdiameters, het type verloopstuk, de vereiste lengte, de flensstandaard, het getransporteerde medium, de bedrijfstemperatuur, de drukomstandigheden en de hoeveelheid op. Voor vervangingsprojecten zijn ook bestaande producttekeningen of maatvoeringen nuttig.
Neem contact op met Zhuoyan voor aangepaste PTFE-gevoerde verloopstukken. Als fabrikant en leverancier gevestigd in China kunnen we de afmetingen van reductiemiddelen, concentrische of excentrische configuraties en flensverbindingen bespreken op basis van uw pijpleidingontwerp. Dien uw technische vereisten in om productdetails en een fabrieksofferte aan te vragen.
