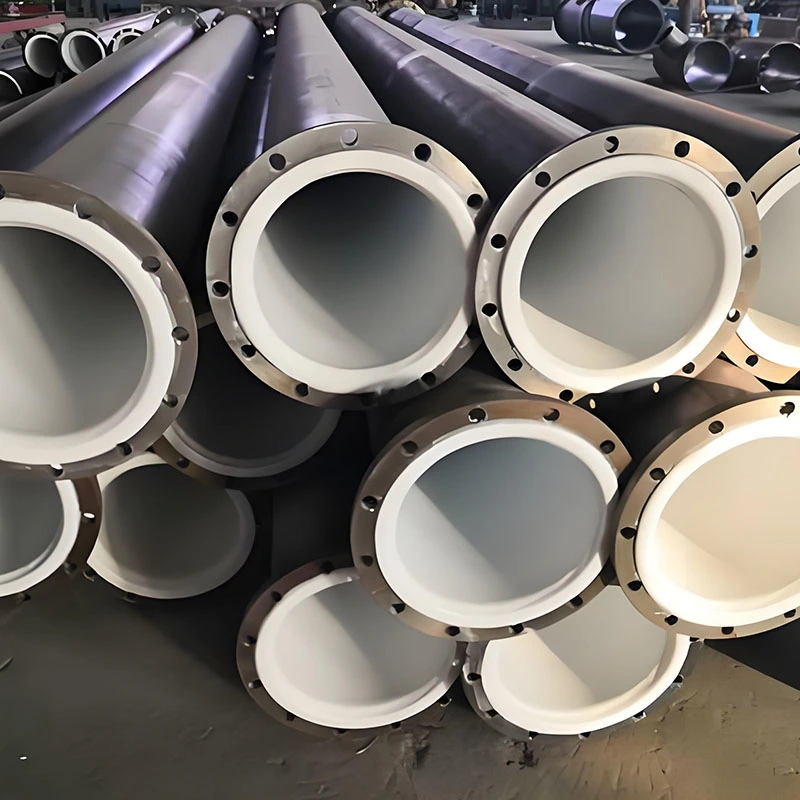

PTFE beklede industriële chemische pijpleiding

Zhuoyan PTFE beklede industriële chemische pijpleiding is een composiet leidingsysteem ontworpen voor het veilige en efficiënte transport van zeer corrosieve chemische media. De leidingen bestaan ​​uit een buitenmantel van koolstofstaal die structurele sterkte en drukweerstand biedt, en een PTFE-binnenvoering die corrosieweerstand biedt.

Met meer dan tien jaar ervaring in industriële corrosiebestendige bekledingen heeft Zhuoyan geavanceerde productieprocessen ontwikkeld om de integriteit en levensduur van zijn met PTFE beklede buizen te garanderen. Dit product is ontworpen om te voldoen aan de eisen van industrieën zoals fijnchemicaliën, petrochemicaliën, farmaceutische producten, pesticiden, halfgeleiders en milieubescherming. Het product is verkrijgbaar in verschillende nominale diameters en lengtes en kan worden aangepast aan specifieke bedrijfsomstandigheden en installatievereisten.

Wat is een PTFE beklede pijpleiding?

Met PTFE beklede buizen zijn corrosiebestendige buizen waarvan het binnenoppervlak bedekt is met een laag polytetrafluorethyleen (PTFE). PTFE, ook wel de 'koning onder de kunststoffen' genoemd, is een hoogwaardig fluorpolymeer dat bekend staat om zijn uitstekende chemische inertie, breed temperatuurbereik en antiaanbakeigenschappen.

De binnenbekleding fungeert als een barrière tussen het getransporteerde medium en de metalen buiswand, waardoor wordt voorkomen dat chemicaliën het stalen substraat aantasten. Dit ontwerp is vooral belangrijk bij het hanteren van zeer corrosieve media, zoals geconcentreerde zuren (zwavelzuur, zoutzuur, salpeterzuur, koningswater), sterke basen, halogenen (chloor, fluor, broom, jodium) en veel organische oplosmiddelen. De PTFE-voering beschermt de metalen buis tegen corrosie, waardoor de levensduur van het leidingsysteem wordt verlengd, de onderhoudskosten worden verlaagd en de veiligheid en zuiverheid van procesvloeistoffen wordt gewaarborgd. De met PTFE beklede buizen van Zhuoyan zijn vervaardigd met behulp van hoogwaardige PTFE-hars en geavanceerde bekledingstechnologie, waardoor betrouwbare prestaties worden geleverd, zelfs in omgevingen die corrosiebestendigheid vereisen.

Belangrijkste kenmerken en voordelen

1. Superieure chemische bestendigheid: PTFE-voeringen vertonen uitstekende weerstand tegen een breed scala aan corrosieve stoffen, waaronder sterke zuren, sterke basen, organische oplosmiddelen, halogenen en oxidatiemiddelen. Dit garandeert een betrouwbare werking, zelfs bij het hanteren van zeer corrosieve chemicaliën, waardoor het risico op leidingbreuk als gevolg van corrosie wordt geminimaliseerd.

2. Breed bedrijfstemperatuurbereik:Zhuoyan PTFE beklede industriële chemische pijpleidingen kunnen betrouwbaar werken over een breed temperatuurbereik. Dit brede scala aan thermische stabiliteit maakt de buizen geschikt voor bedrijfsomstandigheden met extreme temperatuurschommelingen.

3. Hoge waterdichtheid: De dichte, zeer kristallijne PTFE-voering vertoont een uitstekende ondoordringbaarheid voor gassen en vloeistoffen zoals chloor, zuurstof, waterdamp en zoutzuur. Deze ondoordringbaarheid is cruciaal om te voorkomen dat corrosieve media de bekleding binnendringen en het stalen substraat aantasten.

4. Lage wrijving en antiaanbaklaag:PTFE heeft een van de laagste wrijvingscoëfficiënten onder vaste materialen. Het zelfreinigende antiaanbakoppervlak voorkomt de ophoping van afzettingen, vermindert de stromingsweerstand en minimaliseert het risico op verstopping. Deze eigenschap is vooral gunstig voor processen waarbij productzuiverheid essentieel is of bij het hanteren van media die de neiging hebben te polymeriseren of af te zetten.

Werkingsprincipe en productieproces

Het werkingsprincipe van de met PTFE beklede pijpleiding is gebaseerd op de synergetische combinatie van de mechanische eigenschappen van de stalen schaal en de chemische weerstand van de PTFE-voering. De stalen buis zorgt voor de structurele integriteit om druk en mechanische belastingen te bevatten, terwijl de PTFE-voering fungeert als een chemisch inerte barrière die contact tussen de corrosieve vloeistof en het metalen substraat voorkomt.

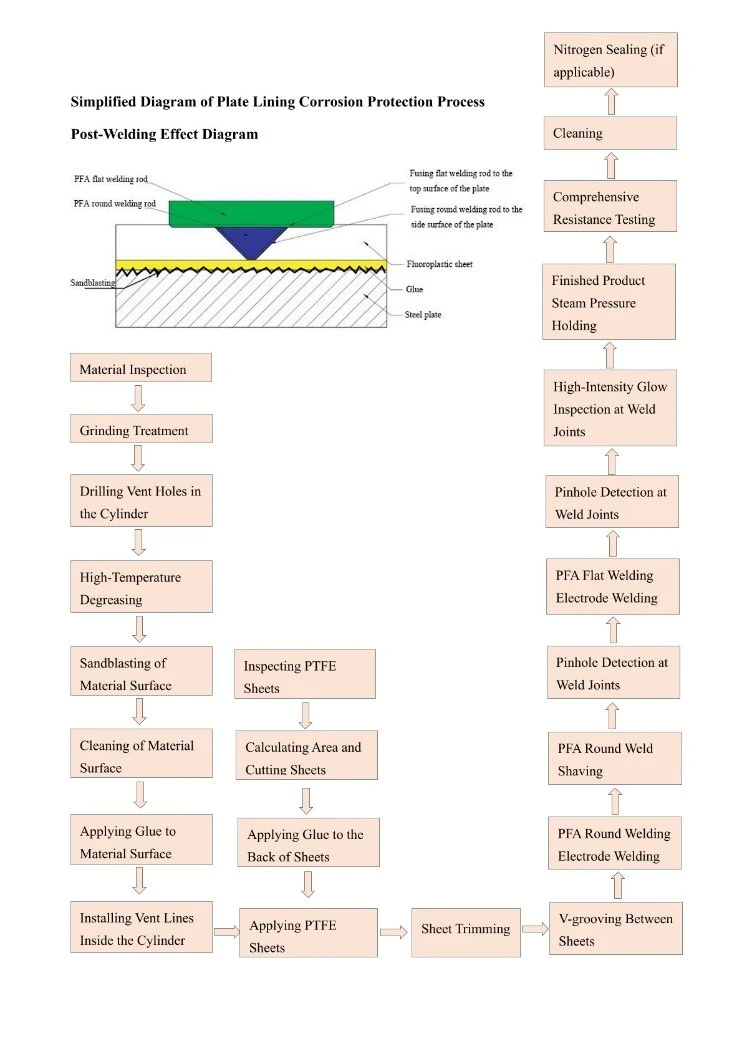

De productie van een hoogwaardige met PTFE beklede buis omvat een reeks nauwkeurige en gecontroleerde stappen om de integriteit en prestaties van het eindproduct te garanderen. Dit proces omvat:

1. Materiaalinspectie:Grondstoffen, waaronder stalen buizen en PTFE-hars, worden geïnspecteerd op kwaliteit en conformiteit.

2. Oppervlaktevoorbereiding:Het binnenoppervlak van de stalen buis wordt voorbereid door processen zoals slijpen, ontvetten bij hoge temperatuur en zandstralen om een ​​schoon, opgeruwd oppervlak te verkrijgen dat de hechting bevordert.

3. Primer/lijm aanbrengen:Op het voorbereide staaloppervlak wordt een speciale primer of lijm aangebracht om de hechtsterkte tussen het staal en de PTFE-voering te verbeteren.

4. Voeringinstallatie:De PTFE-voering wordt in de stalen buis geplaatst. Dit kan op verschillende manieren worden bereikt, zoals het trekken van een iets te grote voering door een reductiematrijs en deze laten uitzetten tegen de stalen wand, of door gebruik te maken van een stuikproces waarbij de stalen buis mechanisch rond de voering wordt verkleind. Voor buizen met een grotere diameter omvat een plaatbekledingsproces het aanbrengen van lijm op zowel het stalen oppervlak als de PTFE-platen, en deze vervolgens zorgvuldig aan elkaar hechten met gespecialiseerde technieken.

5. Sinteren/Fusie:De geassembleerde buis wordt in een oven met gecontroleerde temperatuur verwarmd tot een specifiek temperatuurprofiel om de PTFE te smelten, de lijm uit te harden en eventuele restspanningen in de voering te verlichten. Deze stap zorgt er ook voor dat het PTFE strak aansluit op de stalen wand.

Kwaliteitscontrole en testen:

De afgewerkte buizen ondergaan strenge tests, waaronder visuele inspectie, diktemeting, elektrische vonktests voor pinhole-detectie en hechtingstests om de kwaliteit en integriteit van de voering te garanderen.

Specificaties en modellen

Zhuoyan biedt met PTFE beklede buizen in verschillende standaardmaten en configuraties. Hieronder volgen typische specificaties. Aangepaste formaten zijn op aanvraag beschikbaar.

Toepassingsgebieden

Zhuoyan PTFE-gevoerde pijpleidingen worden op grote schaal gebruikt in industrieën waar corrosieweerstand, zuiverheid en betrouwbaarheid voorop staan. Typische toepassingen zijn onder meer:

Fijnchemische industrie: transport van corrosieve tussenproducten, zuren en oplosmiddelen.

Petrochemische industrie: omgaan met agressieve media bij raffinage- en petrochemische processen.

Farmaceutische industrie: overdracht van hoogzuivere chemicaliën en actieve farmaceutische ingrediënten (API's) waarbij productzuiverheid van cruciaal belang is.

Pesticidenindustrie: transport van corrosieve grondstoffen en eindproducten.

Halfgeleiderindustrie: transport van zeer zuivere, corrosieve proceschemicaliën en afvalstromen.

Milieubescherming: Behandeling van corrosieve afvalzuren, alkaliën en industrieel afvalwater.

Chloor-alkali-industrie: transport van chloor, natronloog en andere zeer corrosieve media.

Energiesector: Rookgasontzwavelingssystemen (FGD) en behandeling van corrosieve chemicaliën in energiecentrales.

Voorzorgsmaatregelen voor gebruik

Om optimale prestaties en een lange levensduur van Zhuoyan PTFE-gevoerde pijpleidingen te garanderen, moeten de volgende voorzorgsmaatregelen in acht worden genomen:

1. Temperatuurlimieten:Vermijd het continu laten werken van de pijpleiding op of boven de maximale temperatuur van de PTFE-voering (bijvoorbeeld boven 160 °C voor standaardkwaliteit), omdat dit kan leiden tot verzachting, vervorming en een kortere levensduur.

2. Drukbeheer: Zorg ervoor dat de bedrijfsdruk de gespecificeerde niet overschrijdtbeoordeling. Snelle drukstoten moeten worden vermeden om mechanische spanning op de voering en flenzen te voorkomen.

3. Chemische compatibiliteit:Hoewel PTFE bestand is tegen de meeste chemicaliën, is het bij hoge temperaturen gevoelig voor aantasting door gesmolten alkalimetalen en elementair fluor. Bevestig de chemische compatibiliteit met Zhuoyan voor ongebruikelijke of extreme media.

4. Installatie:Flenzen moeten gelijkmatig en met het juiste koppel worden vastgedraaid om overbelasting van de flenzen en lekkage te voorkomen. Leidingen moeten goed worden ondersteund om doorzakken of trillingen te voorkomen.

5. Behandeling:PTFE heeft een relatief lage kruipweerstand; vermijd plaatselijke puntbelastingen of scherpe schokken die de bekleding permanent kunnen vervormen.

6. Inspectie:Inspecteer regelmatig de pijpleiding, vooral flensverbindingen en gebieden die zijn blootgesteld aan hoge temperatuur- of drukcycli, op tekenen van lekkage of degradatie van de flenspakking.

7. Pre-inbedrijfstelling:Zorg ervoor dat het pijpleidingsysteem schoon en vrij van vuil is vóór het opstarten om schade aan de PTFE-voering te voorkomen.

Veelgestelde vragen

Vraag 1: Wat is de maximale bedrijfstemperatuur voor met Zhuoyan PTFE beklede buizen?
A1: De standaard met PTFE gevoerde buis kan continu werken tot ongeveer 160°C. Voor toepassingen die hogere temperaturen vereisen, biedt Zhuoyan technische oplossingen en kan hij alternatieve materialen zoals PFA aanbevelen.

Vraag 2: Hoe is de PTFE-voering bestand tegen permeatie?
A2: Zhuoyan gebruikt PTFE met hoge dichtheid en een nauwkeurig voeringproces om een ​​dichte, dikke voering te vormen. Deze structuur biedt een hoge barrière tegen gas- en vloeistofpermeatie en beschermt de stalen schaal tegen corrosieve aanvallen.

Q3: Welke lengtes en diameters zijn beschikbaar?
A3: Standaard nominale diameters variëren van DN25 tot DN600 (1" tot 24"), met lengtes tot 6000 mm, afhankelijk van de diameter. Aangepaste maten en lengtes kunnen worden vervaardigd om aan specifieke projectvereisten te voldoen.

Vraag 4: Hoe kan ik een offerte op maat krijgen voor mijn specifieke toepassing?
A4: Neem rechtstreeks contact op met Zhuoyan met uw procesomstandigheden, zoals mediasamenstelling, temperatuur, druk en gewenste buisafmetingen. Ons technisch team zorgt voor een oplossing op maat en een offerte op basis van uw specifieke behoeften.
