Met PTFE beklede industriële pijpleiding voor chemisch transport

De met PTFE beklede industriële chemische transportpijpleiding die door de Zhuoyan-fabriek uit China wordt aangeboden, is een composiet leidingsysteem bestaande uit een koolstofstalen buitenmantel en een PTFE (polytetrafluorethyleen) binnenvoering. De stalen buitenlaag zorgt voor mechanische sterkte en drukdragend vermogen, terwijl de PTFE-voering weerstand biedt tegen corrosieve chemicaliën. Deze combinatie maakt de pijpleiding geschikt voor het transport van agressieve media in chemische, farmaceutische en industriële verwerkingsomgevingen.

Wat is een PTFE-beklede industriële chemische transportpijpleiding?

Een met PTFE beklede industriële chemische transportpijpleiding is een koolstofstalen buis die inwendig is gecoat met een laag PTFE-plastic. De PTFE-voering fungeert als een barrière tussen de getransporteerde vloeistof en de stalen buiswand, waardoor corrosie van de staalconstructie wordt voorkomen. De voering wordt vervaardigd door middel van processen zoals extrusie, persgieten of plaatbekleding, en vervolgens in de stalen buis geplaatst en vastgezet. Het resulterende product combineert de mechanische eigenschappen van staal met de chemische weerstand van PTFE.

Technische specificatie

Werkingsprincipe

De PTFE-voering isoleert de getransporteerde corrosieve media fysiek van de koolstofstalen buiswand. De geperfluoreerde koolstofstructuur van de voering creëert een oppervlak dat niet reageert met de meeste chemicaliën, waardoor wordt voorkomen dat de media in contact komen met het stalen substraat en dit aantasten. De stalen buitenschaal ondersteunt de voering en is bestand tegen systeemdruk, terwijl de PTFE-voering zijn eigenschappen behoudt bij verschillende bedrijfstemperaturen. Er zijn ventilatiegaten in de stalen schaal ingebouwd om eventuele doorgedrongen gassen te laten ontsnappen, waardoor instorten van de voering wordt voorkomen en een vroege indicatie van de integriteit van de voering wordt gegeven.

Functie

Chemische inertie: De met PTFE beklede industriële chemische transportpijpleiding is bestand tegen de meeste zuren, alkaliën, organische oplosmiddelen en chemische media, met uitzondering van gesmolten alkalimetalen, elementair fluor en bepaalde aromatische koolwaterstoffen bij verhoogde temperaturen.

Groot temperatuurbereik: De voering behoudt stabiele prestaties van -40°C tot +230°C, zonder broos te worden bij lage temperaturen of te smelten bij hoge temperaturen.

Oppervlak met lage wrijving: De PTFE-voering heeft een lage wrijvingscoëfficiënt, waardoor de stromingsweerstand wordt verminderd en materiaalhechting wordt voorkomen.

Antiaanbakeigenschappen: Het oppervlak van de voering heeft een lage oppervlaktespanning, waardoor het risico op verstopping tijdens gebruik wordt geminimaliseerd.

Ventilatiegaten: Stalen schaal is voorzien van ventilatiegaten om gaspermeatie te laten ontsnappen en vroegtijdige waarschuwing te geven bij defecten aan de voering.

Toepassing Aeras

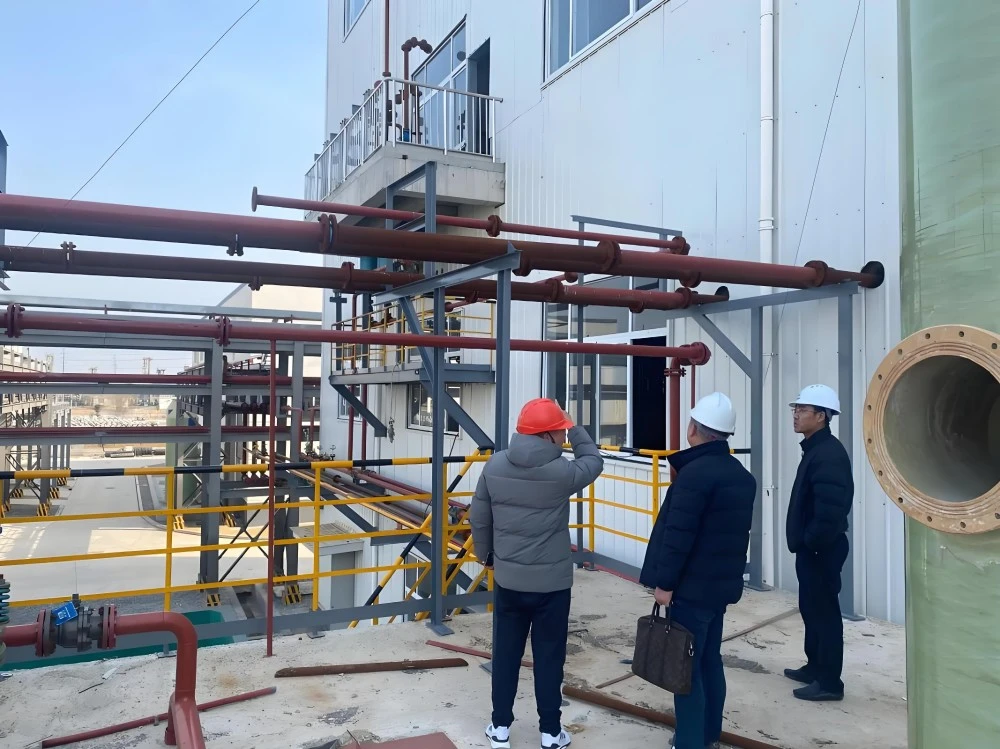

· Chemische verwerkingsfabrieken die corrosieve zuren, logen en oplosmiddelen verwerken

· Farmaceutische productie waarbij vloeistofoverdracht met hoge zuiverheid vereist is

· Halfgeleiderindustrie voor chemische distributiesystemen

· Fijnchemische productie met agressieve media

· Kolenchemische industrie voor corrosief slurry- en gastransport

· Elektriciteitscentrales die chemische behandelingssystemen hanteren

· Afvalwaterzuiveringsinstallaties die corrosief afvalwater beheren

Hoe het te onderhouden?

Opslag en behandeling: De met PTFE beklede industriële chemische transportpijpleiding moet binnenshuis worden opgeslagen in koele, droge omstandigheden. Eindplanken moeten op hun plaats blijven tot de installatie om de flarevlakken tegen beschadiging te beschermen. Vermijd tijdens het transport voorwerpen in de boring te plaatsen en de buis niet te laten vallen, aangezien de voering relatief zacht is en door schokken kan worden beschadigd.

Voorzorgsmaatregelen bij installatie: Voer geen lassen, hardsolderen, solderen of vlamsnijden uit op beklede producten, aangezien deze processen de voering kunnen beschadigen en giftige gassen kunnen produceren. Bij het met elkaar verbinden van PTFE-gevoerde artikelen zijn pakkingen normaal gesproken niet nodig. Bij aansluiting op ongelijksoortige materialen (glas, keramiek, enz.) dient u PTFE-omhulselpakkingen of soortgelijke apparaten te gebruiken.

Inspectie van ventilatiegaten: Controleer de ventilatiegaten regelmatig op tekenen van lekkage. Als er product uit de ventilatiegaten lekt, stel het artikel dan onmiddellijk buiten gebruik. Blokkeer de ventilatiegaten niet met verf of andere stoffen.

Bout aandraaien: Gebruik een momentsleutel om de bouten in diagonale volgorde vast te draaien bij omgevingstemperatuur. Draai alle bouten minimaal 24 uur na de inbedrijfstelling of na de eerste volledige procescyclus opnieuw aan en controleer vervolgens jaarlijks opnieuw.

Veelgestelde vragen

Vraag 1: Welke media kunnen met PTFE beklede buizen worden getransporteerd?
A1:Met PTFE beklede buizen zijn geschikt voor het transport van de meeste zuren, logen, organische oplosmiddelen en corrosieve chemicaliën. Ze worden niet aanbevolen voor gesmolten alkalimetalen, elementair fluor of bepaalde aromatische koolwaterstoffen bij verhoogde temperaturen.

Vraag 2: Wat is de bedrijfstemperatuur?
A2:De standaard met PTFE gevoerde buis werkt binnen een temperatuurbereik van -40°C tot +230°C.

Vraag 3: Zijn pakkingen vereist bij het aansluiten van met PTFE beklede leidingen?
A3:Pakkingen zijn normaal gesproken niet nodig bij het aansluiten van PTFE-gevoerde artikelen op soortgelijke producten. Bij aansluiting op ongelijksoortige materialen worden PTFE-omhulselpakkingen of soortgelijke apparaten aanbevolen.

Vraag 4: Waar worden ventilatiegaten voor gebruikt?
A4:Ventilatiegaten zorgen ervoor dat doordrongen gassen tussen de voering en de stalen schaal kunnen ontsnappen, waardoor instorten van de voering wordt voorkomen. Ze bieden ook een vroege indicatie van defecten aan de voering als er lekkage optreedt.

Vraag 5: Kunnen PTFE-gevoerde buizen ter plaatse worden gelast of aangepast?
A5:Nee. Lassen, hardsolderen, solderen of vlamsnijden mag niet worden uitgevoerd op producten met bekleding, omdat deze processen de voering kunnen beschadigen en giftige gassen kunnen produceren.
