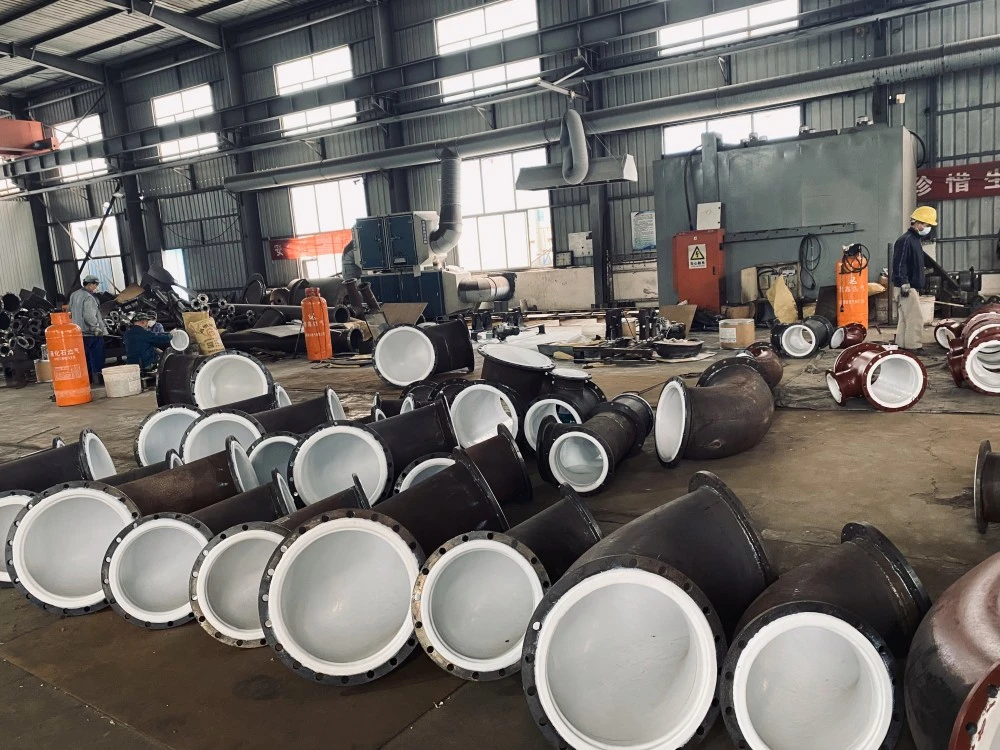

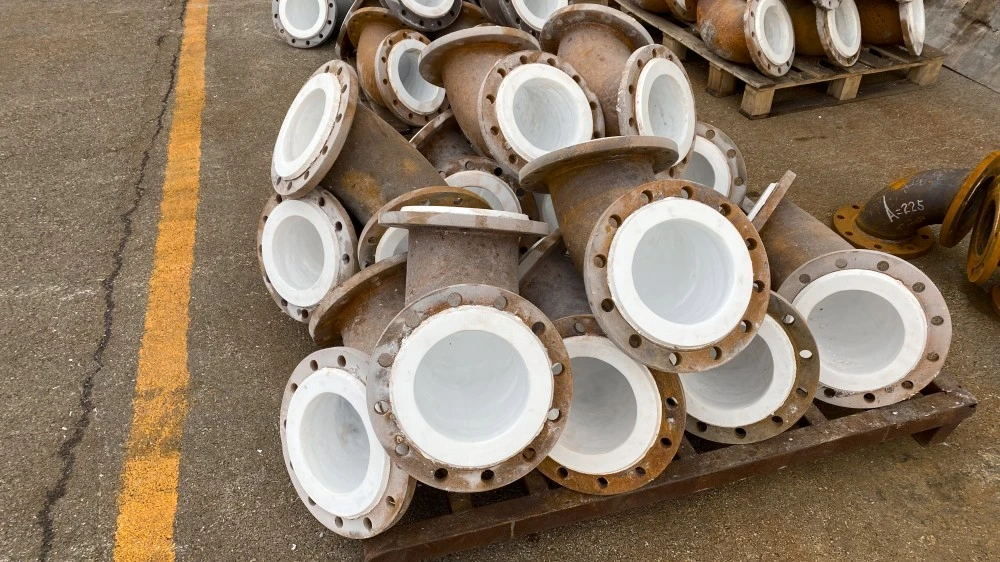

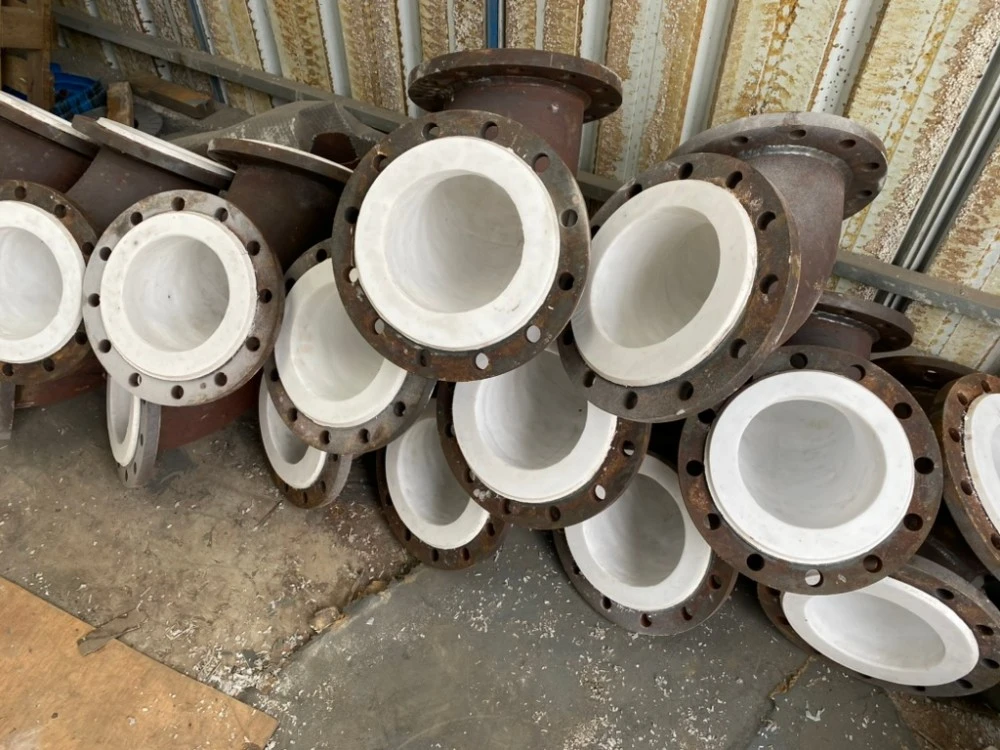

PTFE gevoerde industriële procespijpelleboog

Zhuoyan, een professionele fabrikant uit China, levert met PTFE beklede industriële procespijpellebogen die zijn ontworpen voor pijpleidingsystemen die corrosiebestendige richtingsovergangen vereisen. Deze fittingen combineren een stalen behuizing – verkrijgbaar in koolstofstalen of roestvrijstalen varianten – met een PTFE-binnenvoering. De stalen schaal zorgt voor mechanische sterkte en drukweerstand, terwijl de PTFE-voering beschermt tegen chemische aantasting door agressieve procesmedia.

Technische specificaties

Wat is een met PTFE beklede industriële procespijpelleboog?

Een met PTFE beklede pijpelleboog is een pijpfitting die wordt gebruikt om de stroomrichting in een leidingsysteem te veranderen, waarbij een polytetrafluorethyleen (PTFE) voering is aangebracht op het binnenoppervlak van het stalen ellebooglichaam. De PTFE-laag dient als barrière tussen de getransporteerde vloeistof en de metalen behuizing, waardoor corrosie van het stalen substraat wordt voorkomen. De elleboog wordt geproduceerd door een stalen elleboogschaal te bekleden met PTFE-materiaal door middel van processen zoals compressiegieten, isostatisch gieten of transfergieten. Standaardconfiguraties omvatten bochten van 45 graden en 90 graden, met maten beschikbaar van DN25 (1 inch) tot DN600 (24 inch).

Toepassingen

Zhuoyan PTFE gevoerde industriële procespijpellebogen worden toegepast in industriële processen die corrosiebestendige leidingen vereisen voor agressief vloeistoftransport. Specifieke toepassingsgebieden zijn onder meer:

· Chemische en petrochemische verwerkingssystemen die zuren, logen en organische oplosmiddelen verwerken

· Farmaceutische productie waarbij productzuiverheid en corrosiebestendigheid vereist zijn

· Energieopwekkingsinstallaties, inclusief rookgasontzwavelingssystemen (FGD).

· Milieutechnische toepassingen zoals afvalwaterzuivering en verwerking van uitlaatgassen

· Voedsel- en drankverwerking waarbij het niet-klevende, inerte oppervlak besmetting voorkomt

Voordelen

1. Corrosiebestendigheid: De PTFE-voering biedt weerstand tegen de meeste chemische media, met uitzondering van gesmolten alkalimetalen, elementair fluor en bepaalde aromatische koolwaterstoffen. Dit maakt de elleboog geschikt voor het hanteren van sterke zuren, logen en organische oplosmiddelen over een breed concentratiebereik.

2. Temperatuurbereik: Het typische bedrijfstemperatuurbereik voor met PTFE gevoerde ellebogen is -180°C tot +160°C, maar de specifieke bedrijfstemperatuur kan worden bepaald op basis van de PTFE-kwaliteit en de bedrijfsomstandigheden.

3. Drukprestaties: Binnen het bedrijfstemperatuurbereik zijn met PTFE gevoerde ellebogen bestand tegen werkdrukken tot 3,0-4,0 MPa. De stalen behuizing biedt mechanische sterkte om de systeemdruk te ondersteunen, terwijl de voering beschermt tegen corrosie.

4. Antiaanbaklaag: Het PTFE-binnenoppervlak zorgt voor een lage wrijvingscoëfficiënt, waardoor de stromingsweerstand wordt verminderd en de adhesie van media aan de buiswand wordt voorkomen.

Onderhoud en overwegingen

Met PTFE beklede producten verschillen van ongevoerde staalproducten wat betreft hanterings- en onderhoudsvereisten. De volgende overwegingen zijn van toepassing op met PTFE gevoerde ellebogen van Zhuoyan:

Behandeling en opslag– Producten met PTFE-voering moeten binnen in koele, droge omstandigheden worden opgeslagen. Eindplaten die de flarevlakken beschermen, moeten op hun plaats blijven tot vlak voor de installatie. Tijdens transport mag er niets in de boring worden geplaatst als hulpmiddel bij het verplaatsen, omdat dit de voering kan beschadigen.

Installatie– Lassen, hardsolderen, solderen of vlamsnijden mag niet worden uitgevoerd op beklede producten, omdat deze processen de voering kunnen beschadigen en mogelijk giftige gassen kunnen produceren. Flensbouten moeten met een momentsleutel in diagonaal tegenovergestelde volgorde worden vastgedraaid, waarbij opnieuw aandraaien wordt aanbevolen na 24 uur inbedrijfstelling en daarna jaarlijks.

Ventilatiegaten– De meeste producten met PTFE-voering zijn uitgerust met ventilatiegaten (doorgaans met een diameter van 3-5 mm) die twee doelen dienen: doordrongen gassen laten ontsnappen om instorten van de voering te voorkomen, en een vroege indicatie geven van defecten aan de voering. Deze ventilatiegaten mogen niet worden geblokkeerd door verf of andere stoffen. Als wordt waargenomen dat er een product uit de ventilatiegaten lekt, moet het onmiddellijk buiten gebruik worden gesteld.

Pakkingen– Pakkingen zijn normaal gesproken niet nodig bij het aansluiten van PTFE-gevoerde artikelen op soortgelijke producten. Bij aansluiting op ongelijksoortige materialen zoals glas, keramiek of exotische metalen wordt een PTFE-omhulselpakking of een soortgelijk apparaat aanbevolen.

Verzending en verpakking

De met PTFE beklede pijpellebogen van Zhuoyan zijn verpakt om ervoor te zorgen dat de PTFE-voering wordt beschermd tijdens transport en opslag. Eindplaten beschermen de flensoppervlakken en het verpakkingsmateriaal blijft op zijn plaats vóór installatie. Producten worden doorgaans verpakt in houten kisten.

Veelgestelde vragen

Q1: Wat is de maximale bedrijfstemperatuur voor Zhuoyan PTFE gevoerde ellebogen?

A1:De standaard met PTFE gevoerde elleboog werkt van -180°C tot +160°C. De werkelijke temperatuurlimieten zijn afhankelijk van de PTFE-kwaliteit, de drukomstandigheden en de chemische eigenschappen van het te transporteren medium.

Q2: Kunnen PTFE-gevoerde ellebogen onder vacuüm worden gebruikt?

A2:Ja. Zhuoyan PTFE-gevoerde ellebogen kunnen worden gebruikt onder vacuümomstandigheden binnen het gespecificeerde temperatuurbereik.

Q3: Tegen welke chemicaliën zijn PTFE-gevoerde ellebogen bestand?

A3:PTFE biedt weerstand tegen de meeste chemische media, waaronder sterke zuren, sterke basen en organische oplosmiddelen. Het materiaal is niet geschikt voor gesmolten alkalimetalen, elementair fluor of bepaalde aromatische koolwaterstoffen.

Q4: Zijn pakkingen vereist bij het installeren van met PTFE beklede ellebogen?

A4:Pakkingen zijn doorgaans niet vereist bij het aansluiten van met PTFE gevoerde artikelen op soortgelijke met PTFE gevoerde producten. Bij aansluiting op ongelijksoortige materialen wordt een PTFE-omhullingspakking of gelijkwaardig aanbevolen.
