PTFE gevoerd industrieel scheidingskolomsysteem

Het met PTFE gevoerde industriële scheidingskolomsysteem is een volledige kant-en-klare scheidingseenheid, die duidelijk verschilt van een enkele onafhankelijke destillatie- of rectificatiekolom. Een enkel torenlichaam voltooit alleen de interne massaoverdracht; terwijl dit geïntegreerde systeem de kernscheidingstoren, de verwarmingseenheid van de reboiler, de bovenliggende condensor, de refluxbufferontvanger en de volledige set anti-corrosie leidingklepfittingen integreert in één samenhangende proceslus. Alle bevochtigde componenten zijn voorzien van een naadloze PTFE-voering om hete, corrosieve damp en condensaat het hoofd te bieden. Het modulaire, op een skid gemonteerde ontwerp verkort de werklast voor installatie op locatie, waardoor mismatch-risico's worden vermeden die worden veroorzaakt door de aanschaf van verspreide afzonderlijke apparatuur. Op grote schaal geleverd voor overzeese chemische parken voor corrosieve oplosmiddelfractionering, regeneratie van afvaloplosmiddelen en zuiveringsprojecten voor fluorhoudende mengsels.

Wat is een met PTFE bekleed industrieel scheidingskolomsysteem？

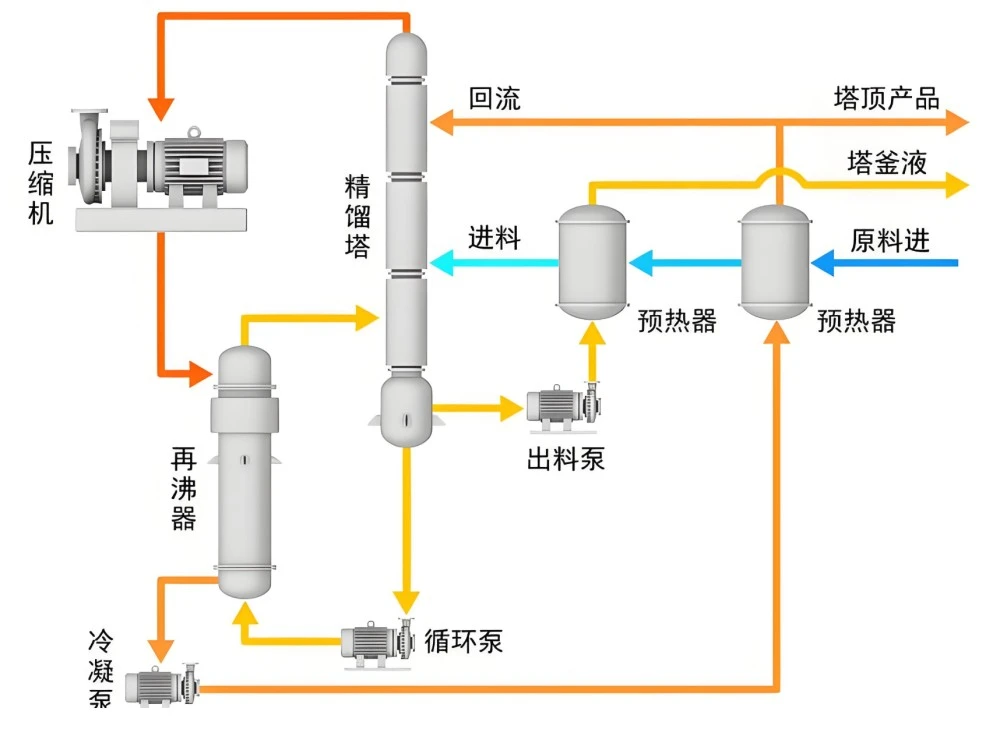

Het met PTFE gevoerde industriële scheidingskolomsysteem is een modulair geïntegreerd, kant-en-klaar scheidingssamenstel voor de fractionering van corrosieve chemische mengsels. Het hele systeem bestaat uit meerdere met PTFE beklede proceseenheden: hoofdscheidingskolom, met PTFE beklede herverdamper, bovenliggende condensor, refluxontvanger, beklede regelkleppen, T-stukken en transportleidingen. De hoofdkolom voltooit de massaoverdracht van damp en vloeistof in tegenstroom; reboiler genereert opstijgende corrosieve damp; overhead condensor koelt damp af tot condensaat; refluxontvanger buffert destillaat en realiseert refluxcirculatie. Alle binnenoppervlakken die in aanraking komen met corrosieve dampen of vloeistoffen zijn volledig bedekt met een vacuümgelamineerde PTFE-voering. Het maakt gebruik van uniforme HG20536 anticorrosieve flenzen in de skid, waardoor een gesloten, continue scheidingsworkflow wordt gerealiseerd, waarbij klanten geen verspreide afzonderlijke apparatuur hoeven aan te schaffen. Het kan werken onder atmosferisch of gematigd vacuüm voor scheiding van corrosieve media met meerdere componenten.

Kernproductvoordelen

1. Volledige kant-en-klare geïntegreerde oplossing Integreer hoofdkolom, reboiler, condensor, refluxvat en ondersteunende leidingklepconstructie in één skid. Voorkom het risico op mismatches van parameters als gevolg van verspreide inkoop door meerdere leveranciers en verminder de werklast voor de engineeringcoördinatie van de klant.

2. Volledige lus PTFE-voeringbescherming Niet alleen het hoofdtorenlichaam; reboiler, binnenholte van de condensor, refluxontvanger en alle verbindingsleidingen en klepcomponenten zijn voorzien van een anticorrosieve PTFE-voering. Elimineer lokale zwakke punten door corrosie die aanwezig zijn in gedeeltelijk beklede scheidingseenheden.

3. Modulaire, op skids gemonteerde prefabricage Voorgemonteerd en vooraf getest in de fabriek. Voor werkzaamheden op locatie is alleen een aansluiting op het elektriciteitsnet vereist, waardoor de installatie- en inbedrijfstellingscyclus ter plaatse voor chemische fabrieksprojecten aanzienlijk wordt verkort.

4. Pas de continue batch-switching-productie aan Geoptimaliseerd voor langdurige 24-uurs continue scheiding, ondersteunt ook intermitterende batch-zuivering. Het interne gladde PTFE-oppervlak verlaagt het risico op kruisbesmetting tijdens het wisselen van verschillende voermengsels.

5. Flexibele procesgerichte aanpassing Pas de interne onderdelen van de toren, het warmtewisselingsgebied en de refluxlusconfiguratie aan op basis van de scheidings-zuiverheidsdoelstelling van de klant, de eigenschappen van het voedingsmedium en de verwerkingscapaciteit.

6. Uniforme anticorrosie-interfacestandaard Alle interne verbindingen gebruiken de HG20536 volledig PTFE-gevoerde flensstandaard; externe interface kan gemakkelijk worden aangesloten op de stroomopwaartse voedingstank en stroomafwaartse productopslagvaten.

Volledige technische specificatietabel

Belangrijkste toepassingsgebieden

Geschikt voor volledige scheiding van corrosieve mengsels van meerdere componenten, met exportleveringsgegevens naar chemische industrieparken in Zuidoost-Azië en het Midden-Oosten:

1. Fluorchemische industrie: Fractionering en zuivering van fluorhoudende gemengde oplosmiddelmengsels

2. Fijnchemische fabriek: corrosieve scheiding van meerdere componenten van grondstoffen en opvang van zeer zuiver destillaat

3. Recyclingproject voor afval-oplosmiddelen: Regeneratie en scheiding van gemengd oplosmiddel in zuur / alkalisch afval

4. Productie van hulpmaterialen op basis van nieuwe energie: zuivering van corrosief procesoplosmiddel voor de productie van lithiummaterialen

5. Chemisch project ter bescherming van het milieu: Scheiding en terugwinning van waardevolle componenten uit corrosieve afvalvloeistof

6. Industriële test op pilotschaal: complete scheidingslus voor onderzoek naar corrosieve mediumprocessen

Standaardproductieproces voor geïntegreerd systeem

1. Individuele verwerking van de behuizing van de unit: hoofdkolomsecties, lassen van de schaal van de reboiler, condensor en refluxontvanger, volledig polijsten van lasnaden en ontvetten bij hoge temperatuur voor elk drukdragend onderdeel.

2. Elke binnenwand van de Sa2.5-kwaliteit zware zandstraalbehandeling verbetert de kleefkracht van PTFE-platen.

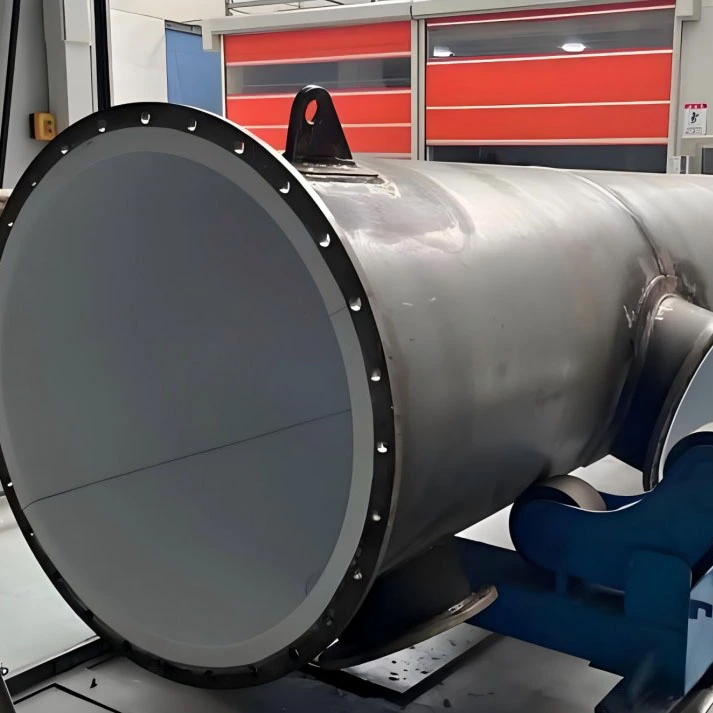

3. Behandeling van grondstoffen met natriumactivatie; vacuüm naadloze PTFE-laminering voor elke bevochtigde eenheid in een 10.000-kwaliteit schone werkplaats; dubbel PFA-hotmeltlassen op alle mondstuk- en flensovergangshoeken.

4. Installeer de interne onderdelen van de toren voor de hoofdscheidingskolom; monteer bijpassende beklede kleppen, ellebogen en T-stukken voor verbindingspijpleidingen tussen units.

5. Voormontage op fabrieksskidframe; mechanische uitlijning voor reboiler-condensor-ontvangerlus.

6. Inspectie op meerdere niveaus: eenheid voor eenheid 10KV vonkenscannen; individuele hydraulische drukhoudtest; simulatietest met gesloten circulatie van het volledige systeem om de dichtheid van de hele lus te verifiëren.

7. Demontage van het systeem (voor het type met extra grote splitmodule); maak de binnenholte van elk onderdeel schoon; sluit alle flenzen af ​​met speciale PTFE-beschermkappen; gebruik versterkte stalen frameverpakkingen voor gemengd transport over zee en land.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen dit met PTFE beklede industriële scheidingskolomsysteem en een enkele destillatiekolom?

A: Enkele kolom is alleen hardware voor een torenlichaam; Dit is een complete kant-en-klare lus inclusief reboiler, condensor, refluxontvanger en volledige leidingklepset, in de fabriek voorgemonteerde, op skid gemonteerde unit.

Vraag 2: Kan dit geïntegreerde scheidingssysteem de scheiding van fluorhoudende corrosieve dampmengsels aan?

A: Selecteer een verbeterde 4 mm verdikte PTFE-voering voor fluorhoudende dampcondities; geef vooraf de samenstelling van het voer-medium door voor onze technische evaluatie.

Vraag 3: Welke oplossing biedt u voor supergrote systemen die niet als hele skid kunnen worden getransporteerd?

A: Gebruik gesplitste modulaire prefabricage; elke eenheid wordt vervaardigd, afzonderlijk geïnspecteerd in de fabriek en ter plaatse gemonteerd volgens onze montagetekening.

Vraag 4: Welke speciale tests zal het volledige scheidingssysteem ondergaan vóór verzending?

A: Elk onderdeel doorstaat de vonkscan en hydraulische test; daarnaast zal een volledige systeemdichtheidstest met gesloten circulatiesimulatie worden uitgevoerd.

Vraag 5: Kan dit hele systeem verbinding maken met het stroomopwaartse toevoervat en de stroomafwaartse productopslagtank?

A: Uniforme HG20536 anticorrosieve flensstandaard voor externe interfaces, gemakkelijk aan te sluiten op onze volledige PTFE-gevoerde procesapparatuur.

Vraag 6: Wat is de garantieomvang voor het geïntegreerde scheidingskolomsysteem?

A: Koolstofstalen schaal van elke eenheid 10 jaar structurele garantie; PTFE-voering 5 jaar garantie (exclusief kunstmatige krassen en schade door verkeerde bediening); kleppen en interne accessoires 2 jaar garantie.
