PTFE gevoerde industriële rectificatiekolom

De met PTFE beklede industriële rectificatiekolom behoort tot de zware industriële fractioneringsapparatuur, onderscheiden van kleine laboratoriumgerichte destillatiekolommen. Het is gebouwd voor continue industriële rectificatie op lange termijn in plaats van intermitterende zuivering in kleine batches. Onder industriële werkomstandigheden geleiden gemengde corrosieve stoom en gecondenseerde vloeistof massaoverdracht in tegenstroom binnen torensecties om scheiding van componenten te realiseren. De koolstofstalen schaal draagt ​​de algehele mechanische belasting, terwijl de naadloze PTFE-voering hete corrosieve stoom isoleert van het metalen substraat, waardoor schaalcorrosie en metaalionverontreiniging van gefractioneerde producten wordt voorkomen. De modulaire gesegmenteerde torensectiestructuur vereenvoudigt het wegtransport en de montage ter plaatse, en wordt op grote schaal ingezet in industrieparken voor de regeneratie van oplosmiddelen en de scheiding van corrosieve media.

Werkingsprincipe

Deze industriële rectificatietoren voltooit de scheiding van componenten op basis vangas-vloeistof teller-huidige massa-overdrachtsprincipe, gecombineerd met een dubbellaags anticorrosief structureel ontwerp:

1. Structureel materiaalprincipe

· Buitenschaal: Q345R drukvat koolstofstalen schaal, interne druk, externe windbelasting en het gewicht van de interne onderdelen van de toren; gesegmenteerde modulaire torensecties zijn verbonden door corrosiewerende, volledig met PTFE beklede flenzen.

· Binnenbarrière: Natrium-geactiveerde PTFE-plaat is stevig verbonden met de binnenwand van de toren via vacuümlaminering. PTFE handhaaft een stabiele chemische inertie bij blootstelling aan zuur-, alkali- en fluorhoudende stoom op hoge temperatuur, waardoor wordt voorkomen dat corrosieve dampen in contact komen met de stalen behuizing.

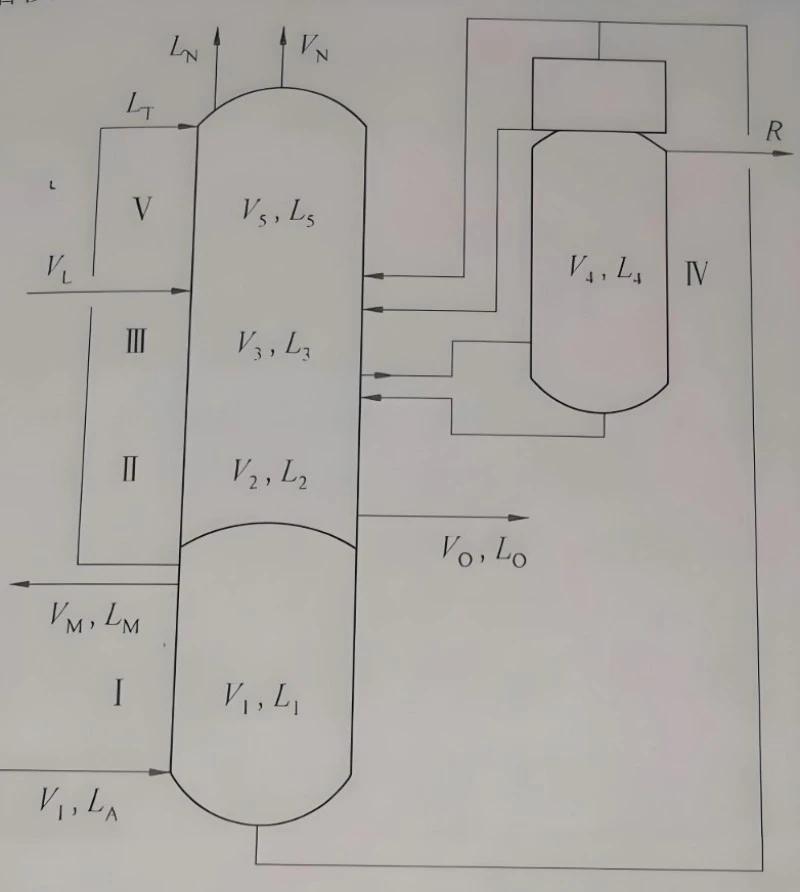

2. Industriële rectificatieproceslogica

Verwarmd gemengd medium genereert damp en komt in het onderste gedeelte van de rectificatiekolom terecht. Hete damp stijgt naar boven; gecondenseerde refluxvloeistof stroomt naar beneden. Binnenin de verpakking of in de tray zijn damp en vloeistof volledig in contact voor herhaalde verdampings-condensatie-uitwisseling. Verschillende componenten met verschillende kookpunten worden respectievelijk gescheiden en verzameld uit de boven- en onderuitlaten. De hele toren draait onder een continue circulerende status om te voldoen aan de industriële scheidingseisen voor grote volumes.

Kernproductvoordelen

1. Industrieel georiënteerd ontwerp voor zwaar gebruik, continu uitgevoerd Geoptimaliseerd voor non-stop industriële cyclus op lange termijn, versterking van de flensverbinding en de hechtingsprestaties van de voering, aanpassing van 24-uurs continue rectificatie in productielijnen in industrieparken.

2. Modulaire gesegmenteerde torensectieconstructie Opgesplitst in meerdere standaard torensecties, lost u de transportbeperking van het ultrahoge torenlichaam op; gebruikers kunnen torensecties later vergroten of verkleinen volgens verbeterde scheidingsprecisie-eisen.

3. Anti-corrosiebescherming tegen stoomcontact over het volledige oppervlak Niet alleen de binnenwand van de toren, alle ondersteunende ringen, mondstukopeningen en verbindingsflenzen zijn voorzien van een volledige PTFE-voering; vermijd lokale corrosieschade veroorzaakt door corrosieve stoom op hoge temperatuur bij structurele openingen.

4. Flexibele configureerbare toreninterne onderdelen Ondersteunt willekeurige verpakking, gestructureerde verpakking en meertraps vloeistofherverdelers. Pas de interne configuratie aan om de scheidingsefficiëntie en de daadwerkelijke industriële verwerkingscapaciteit in evenwicht te brengen.

5. Goede compatibiliteit voor variabele bedrijfsomstandigheden Stabiele prestaties onder atmosferische druk en matige rectificatie bij negatieve druk, aanpassing van de scheiding van kookpuntverschillen van meerdere corrosieve gemengde componenten.

6. Compatibiliteit met het hele systeem HG20536 uniforme anti-corrosieflensstandaard, kan naadloos worden aangesloten op een met PTFE beklede reboiler, reactor, ontvangsttank en condensor voor een complete industriële rectificatielus.

Volledige technische specificatietabel

Belangrijkste toepassingsgebieden

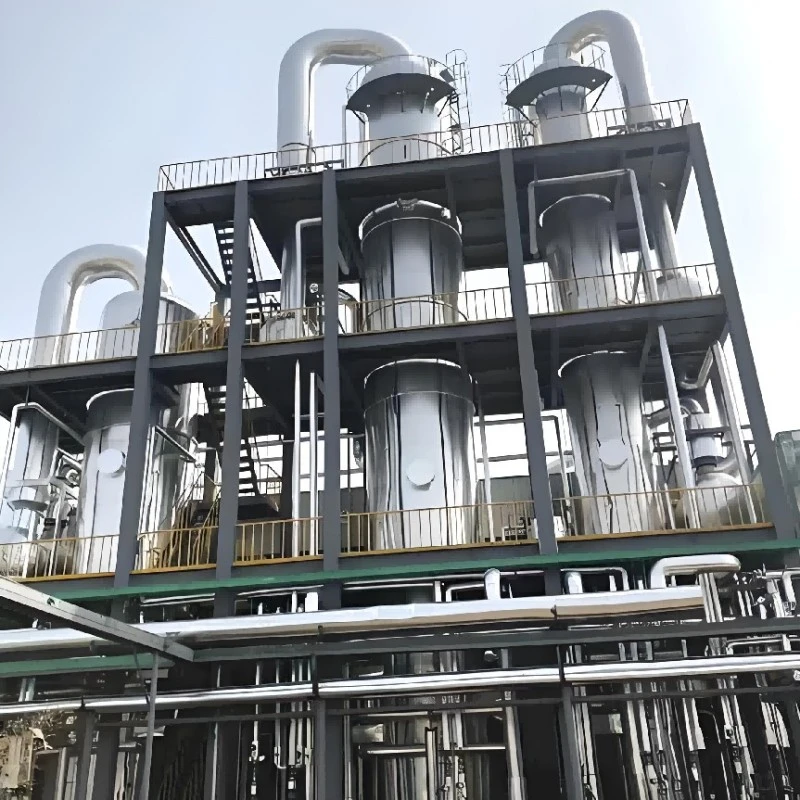

Gericht op grootschalige industriële continue scheidingsscenario's, geleverd aan fijnchemische parken, fluorchemische fabrieken en recyclingfabrieken voor afval-vloeistoffen in Zuidoost-Azië en het Midden-Oosten:

1. Terugwinning en regeneratie van corrosieve oplosmiddelen uit industrieel afval

2. Rectificatie van fluorchemische gemengde componenten en fractieverzameling

3. Continue zuivering van fijnchemische grondstoffen en scheiding van componenten

4. Milieuproject: scheiding van organische ingrediënten uit bijtende afvalvloeistof

5. Zuivering en recycling van nieuwe energie-hulpmiddelen

6. Petrochemische verwerking van corrosieve hulpstoffenfractie

Voorzorgsmaatregelen bij gebruik

1. Beperking van het stoommedium: Alleen gesmolten alkalimetaal en chloortrifluoride zullen de PTFE-voering eroderen; bevestig de stoomsamenstelling vóór het opstarten, vermijd langdurig gebruik van onbekende gemengde corrosieve dampen.

2. Controle van temperatuurverandering: Voorkom scherpe temperatuurschokken. De verwarmings-/koelsnelheid mag niet hoger zijn dan 12℃ per uur, om thermische spanning te voorkomen die leidt tot plaatselijke delaminatie van de bekleding.

3. Vacuümwerkingslimiet: Overschrijd de maximale vacuümgraad van -0,08 MPa niet; overmatige negatieve druk verhoogt het risico op loslaten van de voering.

4. Interne bescherming: Voorkom dat hardmetalen fragmenten in het torenlichaam vallen tijdens installatie en revisie; scherp, hard vuil zal krassen veroorzaken op het oppervlak van de PTFE-voering.

5. Belastingslimiet: Zorg ervoor dat u de stapeling van interne onderdelen niet te zwaar maakt; Volg strikt de ontwerpbelasting van de steunring van het torengedeelte, voorkom beschadiging van de voering door knijpen.

6. Verboden aanpassingen ter plaatse: Las, boor of snij de torenomhulling niet ter plaatse. Elke reconstructie moet worden bevestigd door de technische afdeling van Zhuoyan.

Handleiding voor routineonderhoud

1. Periodieke inspectie van de voering: Voer elke 8-12 maanden een volledige vonklekscan uit. Nadrukinspectie voor flensverbindingen van torensecties en mondstukposities die herhaaldelijk met stoom moeten worden gereinigd.

2. Interne reiniging: Stop de apparatuur en laat deze volledig afkoelen voordat u het mangat opent. Gebruik zachte reinigingsgereedschappen en compatibele binnenkanten en binnenwanden van de spoeltoren met oplosmiddel; staaldraadborstels of harde schrapers zijn verboden.

3. Onderhoud flensafdichtingen: Controleer elk kwartaal de PTFE-pakkingen van gesegmenteerde verbindingsflenzen. Vervang verouderde en vervormde pakkingen tijdig om stoomlekkage bij verbindingen te voorkomen.

4. Revisie van de binnenkant van de toren: verwijder de verpakking en de herverdeler voor reiniging tijdens het jaarlijkse stilleggingsonderhoud; verwijder cokesvorming en mediumafzettingen om de efficiëntie van de massaoverdracht te garanderen.

5. Bescherming van de buitenmantel: Inspecteer bij buiten geïnstalleerde rectificatiekolommen de staat van de roestwerende verf elke 2 jaar; repareer afbladderende verf om de koolstofstalen schaal te beschermen tegen atmosferische corrosie.

6. Beheer van reserveonderdelen: reserveer bijpassende PTFE-pakkingen en voeringbeschermde interne accessoires; gewone metalen reserveonderdelen kunnen de corrosiewerende bijpassende componenten niet vervangen.

Veelgestelde vragen

Vraag 1: Kan deze met PTFE beklede industriële rectificatiekolom worden gebruikt voor langdurige, 24-uurs continue industriële rectificatie?

A: Ja, deze toren is geoptimaliseerd voor industriële non-stop cycluswerking, geschikt voor grootschalige oplosmiddelscheidingsprojecten op parkniveau.

Vraag 2: Kunnen we later torensecties toevoegen of verkleinen om de scheidingsprecisie aan te passen?

A: Gebruik een modulair gesegmenteerd ontwerp. Nieuwe torensecties kunnen ter plaatse worden vergroot of verwijderd om de effectieve scheidingshoogte aan te passen aan de procesupgrade in een later stadium.

Vraag 3: Is de rectificatiekolom toepasbaar voor fluorhoudende hete stoomscheiding?

A: Het kan werken voor fluorhoudende stoom na het upgraden naar een 4 mm verdikte PTFE-voering; Geef vooraf de stoomsamenstelling door voor onze technische evaluatie.

Vraag 4: Waar moeten we op letten tijdens de installatie op locatie van gesegmenteerde torensecties?

A: Bescherm het oppervlak van de flensPTFE-voering strikt vanaf het begin; gebruik bijpassende PTFE-pakkingen, volg de gespecificeerde vereisten voor het aanhaalmoment van de bouten.

Vraag 5: Kunt u complete bijpassende apparatuur leveren, inclusief reboiler, beklede reactor en ontvangsttank?

A: Uniforme anti-corrosieflensstandaard, ter ondersteuning van one-stop-inkoop voor een volledige industriële rectificatieproductielijnset.

Vraag 6: Wat is de officiële garantieomvang voor industriële rectificatiekolommen?

A: Koolstofstalen schaal 10 jaar structurele garantie; PTFE-voering 5 jaar garantie (exclusief kunstmatige krassen, stoten en schade door verkeerde bediening); accessoires voor binnenwerk van de toren 2 jaar garantie.
