PTFE gevoerde chemische pijpleidingelleboog

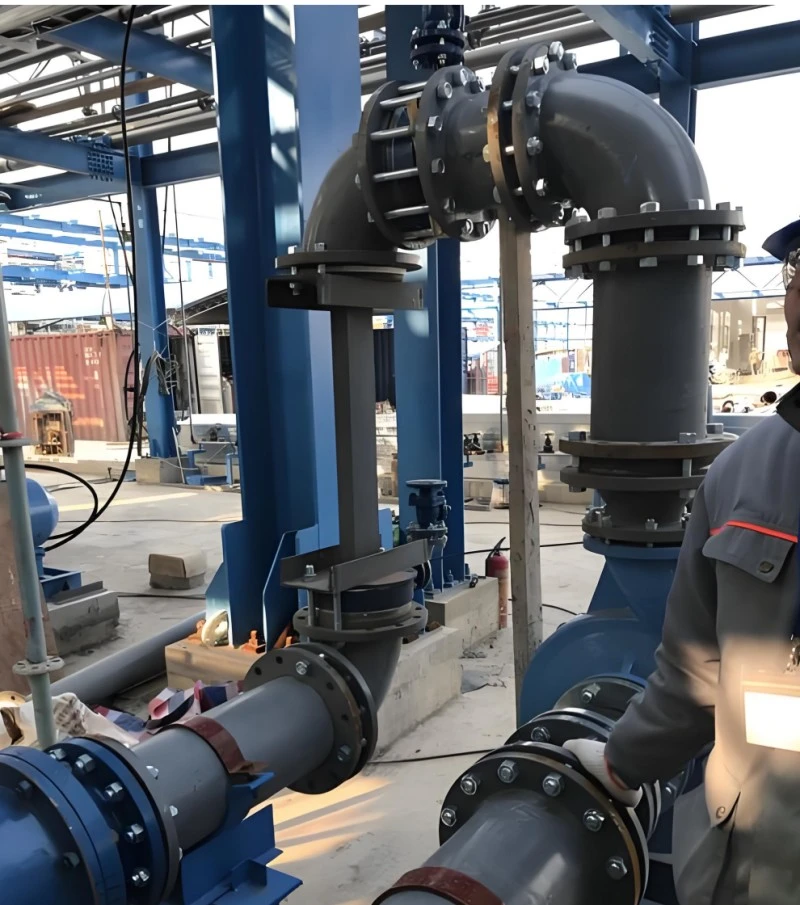

PTFE beklede chemische pijpleidingelleboog aangeboden door Zhuoyan, een professionele fabrikant uit China, is een onmisbare kernfitting in een corrosiebestendig chemisch leidingsysteem. In toevoerleidingen voor corrosieve vloeistoffen vinden veranderingen in de stroomrichting plaats bij ellebogen; het snel schuren door zure, alkalische en fluorhoudende media maakt bochtposities tot de meest kwetsbare faalpunten van de hele pijpleiding. Gewone koolstofstalen elleboog lijdt aan snelle erosie; Bij eenvoudig gespoten fittingen laat de coating bij middelmatig schuren gemakkelijk los. Onze composietelleboog combineert een zeer sterk koolstofstalen buitenlichaam en een naadloze, volledig dekkende PTFE-binnenvoering, waardoor het risico op schuurcorrosie bij het nemen van bochten speciaal wordt opgelost. Het kan direct worden gecombineerd met met PTFE beklede rechte buizen, T-stukken en verloopstukken, die op grote schaal worden toegepast in gesloten transportlijnen voor corrosieve media van overzeese chemische industrieparken.

Wat is een met PTFE beklede chemische pijpleidingelleboog

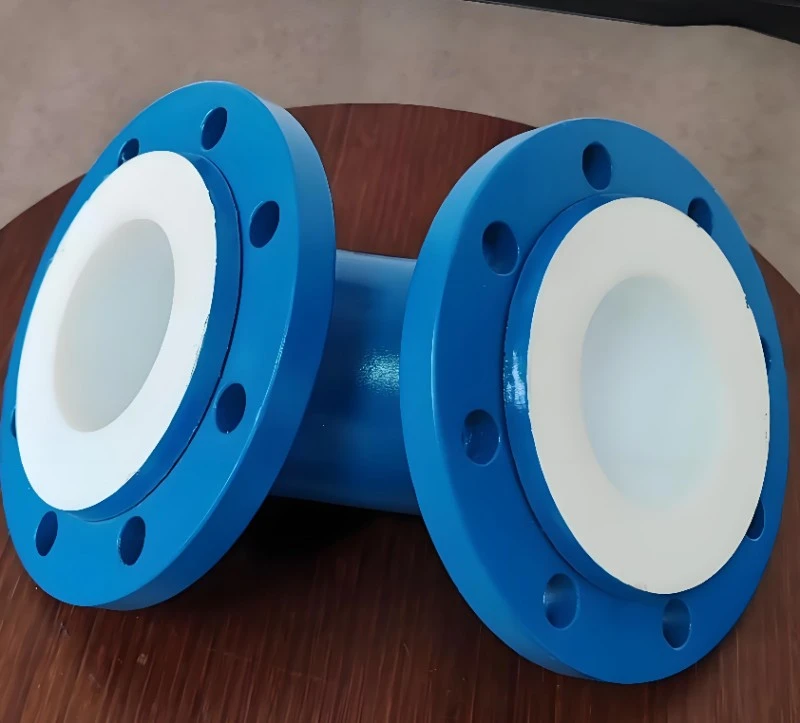

PTFE Lined Chemical Pipeline Elbow is een speciale anti-corrosie pijpbochtfitting, bestaande uit een ellebooglichaam van koolstofstaal en een naadloze vacuümgelamineerde PTFE-binnenvoering. De kernfunctie ervan is het veranderen van de richting van de vloeistofstroom in de chemische transportpijpleiding. Anders dan bij rechte pijpleidingsecties, is het binnenste buigoppervlak van de elleboog onderhevig aan continu schuren met medium snelheid. Ons product bereikt 100% volledige PTFE-dekking op de buigboog, de binnenboring en het flensafdichtingsvlak zonder blootliggend metalen oppervlak. Verkrijgbaar in meerdere buighoeken voor verschillende vereisten voor leidingroutering. Het behoort tot de passieve pijpfittingen, wordt niet gebruikt voor reactie, opslag of scheiding, alleen voor mediumomleiding in gesloten transportlussen, en is verbonden met andere beklede pijpcomponenten via HG20536 anticorrosieve flenzen.

Volledige technische specificatietabel

Kernfuncties

1. Volledige boog naadloze voering tegen stromingsschuren De hele buigboog is voorzien van een integrale PTFE-bekleding, geen laslassen in de stromingsdraaipositie, is effectief bestand tegen continu schuren door corrosieve vloeistoffen met hoge snelheid, en verlengt de levensduur van de meest kwetsbare positie van het leidingnetwerk aanzienlijk.

2. Flens met nul-dode hoek Integrale afdekking Binnenboring en flensafdichtingsoppervlak zijn continu omwikkeld met PTFE, waardoor het risico op spleetcorrosie bij flensverbinding wordt geëlimineerd en mediumlekkage tussen voering en staalmatrix wordt vermeden.

3. Flexibele selectie met meerdere hoeken voor complexe lay-out Zorg voor drie reguliere hoeken van 45 °, 90 ° en 180 °, voldoe aan ingewikkelde draai-, bypass- en U-lus-indeling in werkplaatsen, verminder secundaire modificatiewerkzaamheden ter plaatse.

4. Koolstofstaalmatrix met hoge sterkte Het gesmede koolstofstalen ellebooglichaam draagt ​​systeemdruk en externe mechanische impact, vermijdt vervorming onder thermische uitzetting en krimp van de pijpleiding.

5. Perfecte uitwisselbaarheid met volledige serie beklede leidingen Uniforme HG20536 anti-corrosie flensafmetingen, kunnen uitwisselbaar worden gemonteerd met Zhuoyan beklede rechte buizen, T-stukken, verloopstukken en hoofdprocesapparatuur.

6. Compacte geprefabriceerde structuur De afgewerkte elleboog is volledig vooraf bekleed in de fabriek, er is geen bekleding ter plaatse vereist, waardoor de installatiecyclus van de leidingen in chemische fabrieken wordt verkort.

Voorzorgsmaatregelen bij gebruik

1. Gemiddeld aanpassingsvermogen: Hoewel ze bestand zijn tegen de meeste corrosieve vloeistoffen, zullen gesmolten alkalimetaal en chloortrifluoride de PTFE-voering beschadigen; solliciteer niet op dergelijke media. Upgrade naar een 3 mm dikke voering als de vloeistof fluorwaterstofzuur bevat en een sterk schurend effect heeft.

2. Beperking van de stroomsnelheid: vermijd langdurig excessief hoge stroomsnelheid; te snelle vloeistof versnelt de fysieke slijtage van het binnenoppervlak van de buigboogvoering.

3. Installatiebescherming: Bescherm het PTFE-afdichtvlak van de flens tijdens hijsen en installeren; voorkomen krassen veroorzaakt door ijzerdraad, scherp gereedschap.

4. Overweging bij thermische uitzetting: Reserveer de juiste verplaatsingsmarge voor de pijpleiding, verbied geforceerde montage door brute kracht aan de elleboog te trekken om de afwijking van de installatiepositie te compenseren.

5. Drukbeperking: werk strikt binnen het nominale druk-temperatuurbereik; overdruk veroorzaakt een verborgen gevaar voor het loskomen van de voering.

6. Lasverbod: Voer nooit ter plaatse las- of snijwerkzaamheden uit op het ellebooglichaam; hoge temperaturen zullen de hechtingsprestaties van de binnenste PTFE-voering vernietigen.

Verpakking en wereldwijde verzending

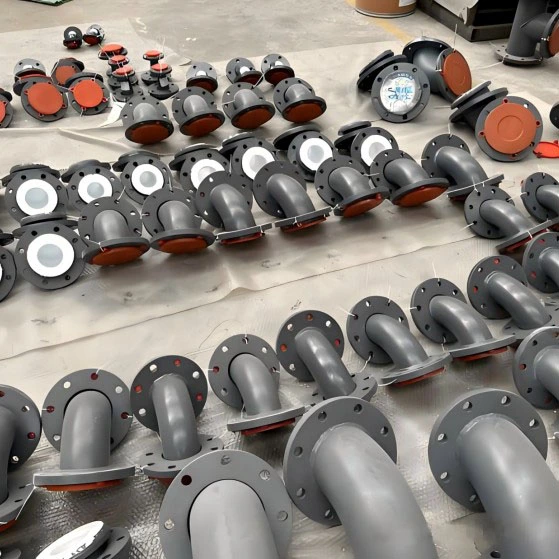

1. Binnenbescherming: Elke binnenholte van de elleboog wordt schoongeblazen; De flensafdichtingsvlakken zijn individueel afgedekt met speciale PTFE-krasbeschermkappen om schade aan de voering tijdens het transport te voorkomen.

2. Buitenverpakking: kleine ellebogen nemen verdeelde kartonnen verpakkingen aan; grote DN200-DN500-ellebogen worden bevestigd door een op maat gemaakte houten kist met schokbestendig vulmiddel, om onderlinge botsingen te voorkomen.

3. Laden van containers: de ellebogen zijn gescheiden door kussenblokken, voorkomen extrusie en wrijving tussen fittingen bij gemengd transport over zee en land.

4. Beschikbare leveringspoorten: Qingdao, Shanghai, Tianjin.

5. Volledige inklaringsdocumenten: handelsfactuur, paklijst, testrapport van de fabrieksinspectie, CE-ondersteunende documenten kunnen samen worden geleverd.

Veelgestelde vragen

Vraag 1: Kan deze met PTFE beklede chemische pijpleidingelleboog langdurig schuren door fluorwaterstofzuurhoudende vloeistof verdragen?

A: Voor HF-bevattend schuurmiddel kiest u een versie met een verdikte voering van 3 mm voor betrouwbare serviceprestaties.

Vraag 2: Kunnen we een met U-bocht gevoerde elleboog van 180 graden krijgen voor de lay-out van pijpleidinglussen?

A: Ja, de buighoeken van 45°, 90° en 180° zijn allemaal aanpasbaar volgens uw leidingtekening.

Vraag 3: Is het toegestaan ​​om ter plaatse snij- of lasaanpassingen uit te voeren voor de geïnstalleerde elleboog?

A: Snijden en lassen ter plaatse zijn ten strengste verboden; hoge temperaturen beschadigen de hechtlaag van de binnenste PTFE-voering.

Vraag 4: Kan deze elleboog rechtstreeks worden aangesloten op uw met PTFE beklede rechte buis?

A: Er wordt gebruik gemaakt van de uniforme HG20536 anti-corrosieflensstandaard, directe montage met volledig met fluor beklede leidingcomponenten.

Vraag 5: Welke pakking moet worden gecombineerd met een PTFE-gevoerde elleboogflens voor chemische pijpleidingen?

A: Moet ondersteunende PTFE-pakking gebruiken; gewone rubberen of metalen pakkingen worden niet aanbevolen.

Vraag 6: Wat is het garantiebeleid voor gevoerde elleboogfittingen?

A: Het ellebooglichaam van koolstofstaal heeft een structurele garantie van 10 jaar; PTFE-voering 5 jaar garantie, exclusief krassen en kunstmatige schade veroorzaakt door installatie.
