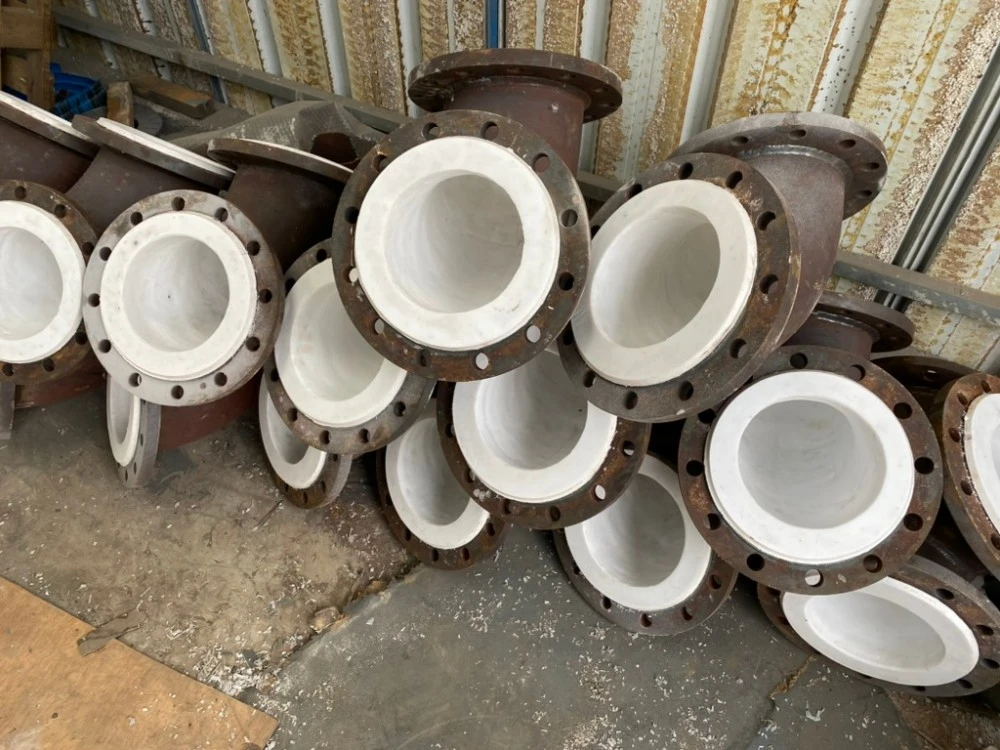

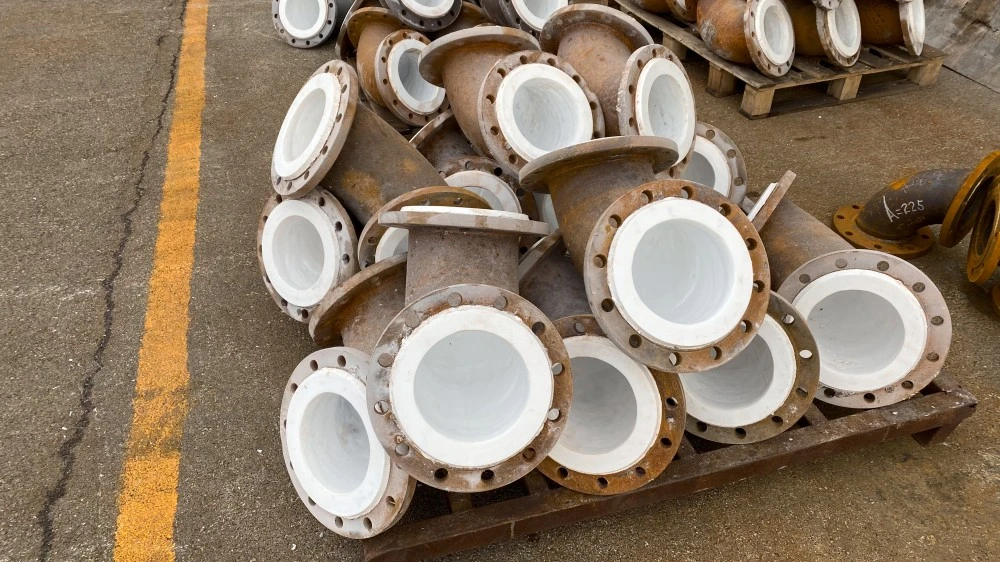

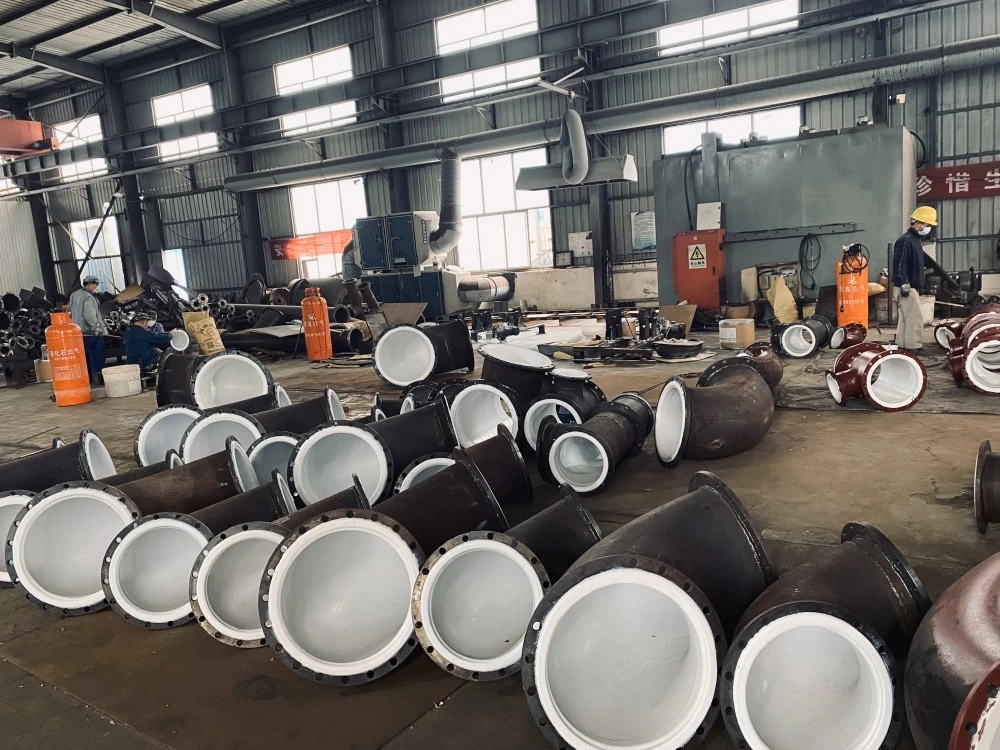

Met PTFE gevoerde elleboog voor overdracht van chemisch medium

De met PTFE beklede overdrachtselleboog voor chemische media, aangeboden door Zhuoyan in China, is een gespecialiseerde pijpfitting ontworpen voor het veranderen van de stroomrichting in corrosieve dienstpijpleidingen. Dit product is vervaardigd door Zhuoyan en heeft een metalen buitenschaal (meestal koolstofstaal of roestvrij staal) met een voering van polytetrafluorethyleen (PTFE) die aan de binnenkant is bevestigd. Deze composietconstructie zorgt ervoor dat de elleboog interne druk en mechanische spanning kan weerstaan, terwijl wordt voorkomen dat het procesmedium in contact komt met het metalen substraat. De PTFE-voering vormt een barrière tegen chemische aantasting, waardoor de elleboog geschikt is voor het transport van zuren, basen, organische oplosmiddelen en andere corrosieve vloeistoffen.

Het product is verkrijgbaar in standaardhoeken, waaronder 45° en 90°, met afmetingen variërend van DN15 tot DN600. Verbindingsmethoden omvatten flensuiteinden volgens ANSI B16.5-, DIN- of JIS-normen, waarbij zowel vaste als losse flensconfiguraties beschikbaar zijn, afhankelijk van de maatvereisten.

Technische specificatie

Voordelen

Corrosiebestendigheid:De PTFE-voering is bestand tegen de meeste chemicaliën, behalve gesmolten alkalimetalen, elementaire fluor en chloortrifluoriden. Dit maakt de elleboog geschikt voor het hanteren van agressieve media, waaronder zwavelzuur, zoutzuur, salpeterzuur, natriumhydroxide en diverse organische oplosmiddelen.

Breed bedrijfstemperatuurbereik:Met PTFE gevoerde ellebogen zorgen voor stabiele prestaties van -29°C tot +200°C, waarbij sommige ontwerpen een werking tot 260°C ondersteunen. Deze thermische stabiliteit maakt gebruik mogelijk in zowel chemische processen bij hoge temperaturen als opslagtoepassingen bij lage temperaturen.

Lage wrijving en antiaanbakeigenschappen:De PTFE-voering heeft een lage wrijvingscoëfficiënt, waardoor de drukval en het energieverbruik tijdens vloeistoftransport worden verminderd. Het antiaanbakoppervlak voorkomt ook de hechting van vaste deeltjes en de vorming van afzettingen, waardoor het risico op stroombeperkingen wordt geminimaliseerd en het onderhoud wordt vereenvoudigd

Druk- en vacuümvermogen:De metalen buitenmantel biedt drukwaarden tot PN10 tot PN16 (klasse 150 tot 300), waarbij de PTFE-voering vacuümservice ondersteunt bij temperaturen tot 150 °C. Deze mogelijkheid is geschikt voor diverse bedrijfsomstandigheden die voorkomen bij chemische verwerking.

Onderhoud van productzuiverheid:De inerte PTFE-voering lekt geen verontreinigingen uit in het procesmedium, waardoor de elleboog geschikt is voor farmaceutische, voedsel- en hoogzuivere chemische toepassingen waarbij productintegriteit van cruciaal belang is.

Werkingsprincipe

De met PTFE gevoerde overdrachtselleboog voor chemische media werkt volgens het principe van het combineren van de mechanische sterkte van een metalen behuizing met de chemische inertheid van een voering van fluorpolymeer. Tijdens gebruik stroomt het corrosieve medium door de met PTFE beklede binnenkant, waar de niet-klevende en chemisch bestendige eigenschappen van het polymeer degradatie of vervuiling voorkomen. De metalen buitenschaal, vervaardigd uit koolstofstaal of roestvrij staal, zorgt voor structurele integriteit en is bestand tegen systeemdruk en mechanische belastingen.

De PTFE-voering wordt vervaardigd met behulp van processen zoals compressiegieten, isostatisch gieten of ram-extrusie om een ​​uniforme dikte en dichtheid te bereiken. Voor ellebogen met een grotere diameter (400NB tot 600NB) kan een tweedelige constructie worden gebruikt, terwijl kleinere maten worden geproduceerd als eenheden uit één stuk. De dikte van de voering is ontworpen om thermische uitzetting en krimp op te vangen. Er zijn speciale HD-voeringen (hoge dichtheid) beschikbaar voor toepassingen met hoge vloeistofwrijving of een langere levensduur. Het grensvlak tussen de voering en de metalen schaal zorgt voor differentiële thermische uitzetting, waardoor de afdichtingsintegriteit over het gehele bedrijfstemperatuurbereik behouden blijft.

Selectiegids

Houd bij het selecteren van een Zhuoyan PTFE-gevoerde overdrachtselleboog voor chemische media rekening met de volgende factoren:

1. Bedrijfstemperatuur en druk:Evalueer de continue en piektemperatuur-/drukomstandigheden van uw systeem. Standaard PTFE-voeringen ondersteunen gebruik tot 200°C, terwijl nieuwe PTFE-configuraties beschikbaar zijn voor grotere temperatuurbereiken. Controleer of de geselecteerde drukwaarde (PN10, PN16, Klasse 150 of Klasse 300) overeenkomt met uw systeemvereisten.

2. Chemische compatibiliteit:PTFE is bestand tegen aanvallen van de meeste chemicaliën, maar controleer de compatibiliteit met uw specifieke medium. Houd er rekening mee dat PTFE niet geschikt is voor gesmolten alkalimetalen, elementaire fluor of chloortrifluoriden. Voor toepassingen met accumulatie van statische lading kunt u antistatische PTFE-voeringen overwegen (volumeweerstand ≤ 10⁸ Ω·cm).

3. Ellebooghoek en maat:Selecteer de buighoek (45° voor zachtere stromingsovergangen, 90° voor strakke routering) op basis van uw leidingindeling en stromingseigenschappen. Kies de nominale boring die past bij uw pijpleidingdiameter. Voor de maten DN400 tot DN600 is een tweedelige elleboogconstructie standaard.

4. Verbindingsvereisten:Specificeer de flensstandaard (ANSI, DIN of JIS), drukklasse en flensconfiguratie (vast/los). Bevestig het boutgatpatroon en de afmetingen van de bekleding voor een juiste installatie.

5. Applicatieomgeving: Voor blootstelling buitenshuis of corrosieve atmosferische omstandigheden dient u de juiste buitencoating te specificeren of een roestvrijstalen behuizing te overwegen. Controleer voor toepassingen met een hoge zuiverheid (farmaceutisch, voedsel) of de PTFE-kwaliteit voldoet aan de relevante nalevingsvereisten.

Verzending en verpakking

Zhuoyan PTFE-gevoerde overdrachtsellebogen voor chemische media zijn verpakt om de productintegriteit tijdens transport en opslag te garanderen:

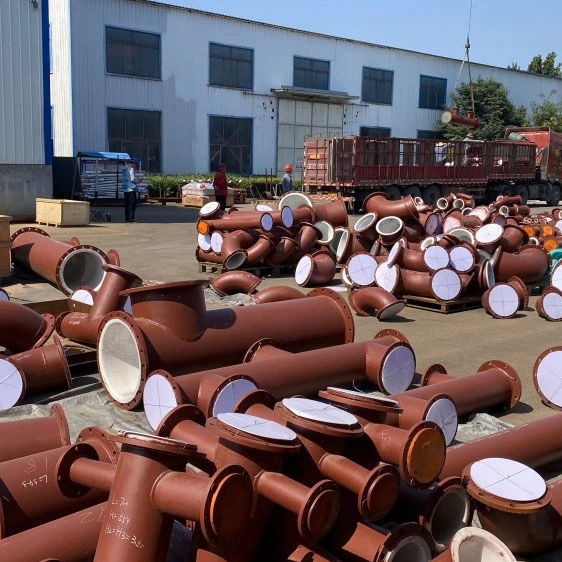

Verpakking:Elke elleboog is individueel beschermd met eindkappen of blinde afdekkingen van multiplex om schade aan flensvlakken en voeringoppervlakken te voorkomen. Flensverbindingen zijn beveiligd met beschermkappen. Voor grotere formaten worden houten kisten of pallets gebruikt om structurele ondersteuning te bieden tijdens het transport.

Verzending:Producten worden verzonden via zeevracht, luchtvracht of landtransport op basis van de eisen van de klant. Standaard exportverpakkingen voldoen aan de internationale verzendvoorschriften. Elke zending bevat paklijsten, kwaliteitscertificaten en inspectierapporten.

Veelgestelde vragen

Q1: Tegen welke chemicaliën zijn PTFE-gevoerde ellebogen bestand?

A1:PTFE is bestand tegen de meeste chemicaliën, behalve gesmolten alkalimetalen, elementaire fluor en chloortrifluoriden. De bekleding is geschikt voor de omgang met sterke zuren, basen, organische oplosmiddelen en oxidatiemiddelen.

Q2: Wat is het standaard bedrijfstemperatuurbereik?

A2:Het standaard bedrijfstemperatuurbereik is -29°C tot +200°C. Sommige configuraties ondersteunen service tot 260°C. Raadpleeg Zhuoyan voor specifieke temperatuurvereisten.

Q3: Welke maten zijn beschikbaar?

A3:Zhuoyan PTFE gevoerde ellebogen zijn verkrijgbaar van DN15 tot DN600 (1" tot 24") in hoeken van zowel 45° als 90°.

Q4: Wat is de typische dikte van de voering?

A4: De dikte van de voering varieert per maat, waarbij de standaarddikte varieert van 3 mm tot 7 mm. HD-voeringen (hoge dichtheid) zijn beschikbaar voor toepassingen die een grotere duurzaamheid vereisen.
