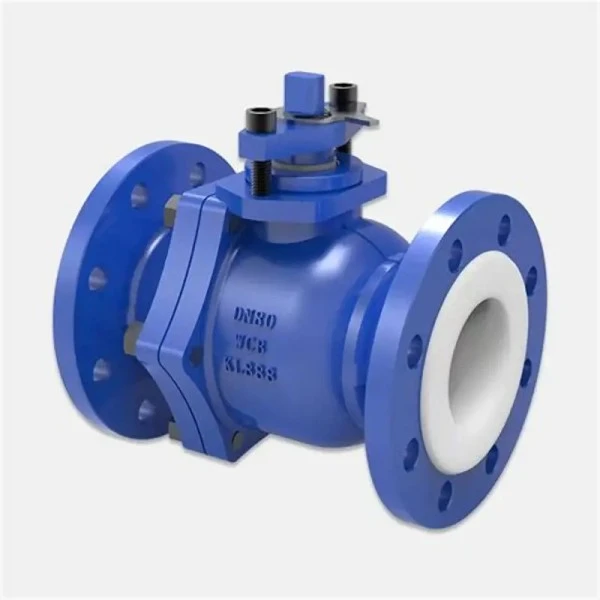

PTFE gevoerde chemische productieregelklep

De met PTFE beklede chemische productieregelklep van de Zhuoyan-fabriek is een gespecialiseerd stroomregelapparaat dat is ontworpen voor corrosieve bedrijfsomstandigheden in chemische productielijnen. De klep is voorzien van een voering van polytetrafluorethyleen (PTFE) die dient als barrière tussen de procesmedia en het metalen kleplichaam, waardoor corrosie en vervuiling wordt voorkomen. De PTFE-voering wordt aangebracht op alle bevochtigde delen van de klep, inclusief de binnenkant van het huis en de afdichtingsoppervlakken. Dankzij deze constructie kan de klep een breed scala aan corrosieve vloeistoffen verwerken, terwijl de mechanische sterkte van het koolstofstalen of roestvrijstalen lichaam behouden blijft. De regelklep kan worden geconfigureerd met pneumatische of elektrische actuatoren voor geautomatiseerde debietregeling in industriële processen.

Specificatietabel

Werkingsprincipe

De met PTFE beklede chemische productieregelklep werkt volgens het fundamentele principe van stroombeperking en modulatie. De klep is voorzien van een afsluitorgaan, zoals een plug, schijf of bal, dat binnen het beklede lichaam beweegt om het stroomdoorgangsgebied te variëren. Wanneer de actuator een stuursignaal ontvangt, positioneert deze het afsluitorgaan ten opzichte van de klepzitting. In volledig geopende stand biedt de doorstroompassage minimale weerstand. Naarmate het sluitelement naar de zitting toe beweegt, wordt het stroomgebied kleiner, waardoor een drukval ontstaat die de stroomsnelheid verlaagt. De PTFE-voering zorgt ervoor dat de corrosieve media alleen in contact komen met het inerte fluorpolymeeroppervlak, terwijl de metalen componenten zorgen voor structurele integriteit en drukbeheersing. Bij bolvormige regelkleppen beweegt de plug lineair tegen de zitting. Bij vlinderontwerpen draait de schijf van 0° tot 90° om de stroom te moduleren. De dikte van de voering is doorgaans 3 mm of groter, wat een duurzame barrière vormt tegen chemische aantasting en permeatie.

Voordelen

· Corrosiebestendigheid:De PTFE-voering biedt bescherming tegen een breed scala aan corrosieve chemicaliën, waaronder zoutzuur, zwavelzuur, salpeterzuur en verschillende organische oplosmiddelen. De chemische inertheid van PTFE maakt het geschikt voor toepassingen waarbij metalen kleppen snel achteruitgaan.

· Bescherming van proceszuiverheid:De inerte voering voorkomt dat metaalionen in de procesvloeistof terechtkomen, waardoor de klep geschikt is voor farmaceutische en voedselveilige toepassingen waarbij productzuiverheid van cruciaal belang is.

· Bediening met lage wrijving:PTFE vertoont een lage wrijvingscoëfficiënt, waardoor het bedieningskoppel wordt verminderd en slijtage aan afdichtingsoppervlakken wordt geminimaliseerd. Deze eigenschap draagt ​​bij aan stabiele regelprestaties gedurende langere serviceperioden.

· Lekkagecontrole:De PTFE-voering in combinatie met de juiste spindelafdichtingen zorgt voor een afsluitmogelijkheid.

· Temperatuurbereik:Met PTFE beklede kleppen werken doorgaans bij -180 °C tot 160 °C (sommige ontwerpen reiken tot 180 °C), waardoor aan veel chemische procestemperatuurvereisten wordt voldaan.

Toepassingsgebieden

Zhuoyan PTFE beklede chemische productieregelkleppen worden gebruikt in meerdere industrieën waar corrosieve vloeistoffen moeten worden gehanteerd:

· Chemische verwerking:Zuurproductie, chloor-alkali-installaties, systemen voor het hanteren van oplosmiddelen en chemische syntheseprocessen.

· Farmaceutische productie:API-productie, terugwinning van oplosmiddelen en clean-in-place-systemen waarbij productzuiverheid essentieel is.

· Petrochemische industrie:Behandeling van corrosieve media in raffinage- en petrochemische productie-eenheden.

· Fijne chemische productie:Kleurstof- en pigmentproductie, speciale chemische synthese.

· Milieutoepassingen:Afvalwaterzuivering, rookgasontzwaveling en verwerking van chemisch afval.

· Voedingsindustrie:Zure voedselverwerking waarbij roestvrij staal alleen onvoldoende is voor corrosiebestendigheid.

Voorzorgsmaatregelen voor gebruik

· Flensbescherming:Verwijder de flensafdekplaten pas als de klep klaar is voor installatie. Het PTFE-flensvlak kan beschadigd raken door schokken, temperatuurveranderingen of vreemde voorwerpen. Als bij inspectie de afdekking moet worden verwijderd, plaats de afdekkingen dan onmiddellijk na de inspectie terug.

· Pakkingselectie:Gebruik bij aansluiting op metalen flenzen van verschillende materialen geschikte pakkingen om het PTFE-flensvlak te beschermen. Over het algemeen zijn er geen extra pakkingen nodig bij aansluiting op compatibele PTFE-gevoerde flenzen.

· Temperatuurbeheer:Als er lekkage optreedt bij hoge temperaturen, verlaag dan eerst de systeemtemperatuur tot de omgevingsomstandigheden voordat u de oorzaak onderzoekt. Vermijd aanpassingen terwijl de klep heet is.

· Geen lassen:Voer geen laswerkzaamheden uit aan of in de buurt van de geïnstalleerde klep, omdat hitte de PTFE-voering permanent kan beschadigen.

· Bout aanscherping:Draai de flensmoeren gelijkmatig diagonaal aan met het juiste aanhaalmoment. Als de lekkage na het vastdraaien aanhoudt, controleer dan het PTFE-flensvlak op krassen of inkepingen die mogelijk gladgestreken moeten worden met fijn schuurpapier.

· Stroomrichting:Zorg er bij het installeren van kleppen met richtingsvereisten voor dat de stroomrichting overeenkomt met de pijl die op het klephuis is aangegeven.

· Opslag:Bewaar afsluiters in een droge, geventileerde binnenruimte. Stapel kranen niet op elkaar. Bij langdurige opslag de afdichtingselementen in een enigszins geopende stand houden om blijvende vervorming van de afdichtingsvlakken te voorkomen.

· Handmatige bediening:Gebruik geen extra hefboomwerking (bijvoorbeeld leidingverlengingen) om de werking van de klep te forceren. Oefen alleen redelijke handkracht uit.

Hoe te onderhouden

· Regelmatige inspectie:Voer periodieke visuele inspecties uit van de buitenkant van het klephuis op tekenen van corrosie of lekkage. Inspecteer tijdens geplande stilleggingen de interne PTFE-voering op verkleuring, scheuren, blaarvorming of delaminatie. Voer operationele controles uit om een ​​soepele beweging van volledig open naar volledig gesloten posities te garanderen.

· Goede reiniging:Gebruik milde schoonmaakmiddelen en water voor het reinigen. Vermijd agressieve chemicaliën die mogelijk niet compatibel zijn met PTFE, en gebruik nooit schurende schoonmaakmiddelen zoals draadborstels. Schurende materialen kunnen krassen maken op het PTFE-oppervlak, waardoor de antikleefeigenschappen ervan in gevaar komen en er paden ontstaan ​​voor chemische aantasting.

· Smering:Breng alleen smeermiddelen aan op mechanische onderdelen, zoals de schroefdraad van de steel en actuatorconstructies. Breng geen smeermiddel aan op PTFE-oppervlakken die in contact komen met de procesmedia, aangezien de bekleding inherent zelfsmerend is.

· Vervanging van componenten:Vervang pakkingen en afdichtingen volgens een preventief onderhoudsschema of bij de eerste tekenen van slijtage of lekkage. Deze componenten zijn ontworpen als opofferingselementen en hun tijdige vervanging beschermt de duurdere klepconstructie.

· Voorzorgsmaatregelen voor behandeling:Zorg er tijdens installatie en onderhoud voor dat er geen krassen of deuken in de bekleding ontstaan. Diepe krassen vertegenwoordigen potentiële faalpunten. Bescherm de klep tijdens opslag tegen direct zonlicht, aangezien blootstelling aan UV de PTFE na verloop van tijd kan aantasten.

· Testen na onderhoud:Test na elk onderhoud of reparatie de klep volgens de relevante normen voordat u deze weer in gebruik neemt. Zorg ervoor dat alle gerepareerde kleppen vóór installatie voldoen aan de lekkage- en prestatie-eisen.

Veelgestelde vragen

Vraag 1: Welke media kan de met PTFE beklede regelklep verwerken?
A1:Met PTFE beklede kleppen zijn geschikt voor de meeste corrosieve media, waaronder zoutzuur, zwavelzuur, salpeterzuur, organische oplosmiddelen en verschillende chemische reagentia. PTFE is bestand tegen bijna alle chemicaliën, behalve gesmolten alkalimetalen en elementaire fluor.

Vraag 2: Wat is de maximale bedrijfstemperatuur?
A2:Standaard PTFE-gevoerde kleppen werken tot 160°C. Sommige ontwerpen met gemodificeerde PTFE- of alternatieve fluorpolymeervoeringen kunnen een groter temperatuurbereik tot 180 °C bieden.

Vraag 3: Kan de klep worden gebruikt voor smoorcontrole?
A3: Ja, dit is een regelklep ontworpen voor flowmodulatie. Met de juiste actuator- en klepstandstellerconfiguratie biedt het nauwkeurige stroomregeling met lineaire of gelijke procentuele kenmerken.

Vraag 4: Hoe selecteer ik de juiste actuator?
A4:De selectie van de actuator is afhankelijk van de klepgrootte, werkdruk, het vereiste afsluitkoppel en de beschikbaarheid van stuursignalen. Pneumatische membraanactuators zijn gebruikelijk voor modulerende regeling, terwijl elektrische actuators worden gebruikt waar pneumatische toevoer niet beschikbaar is.

Vraag 5: Welk onderhoud is vereist?
A5:Routineonderhoud omvat periodieke visuele inspectie, operationele controles, reinigen met milde reinigingsmiddelen, smering van mechanische componenten en tijdige vervanging van pakkingen en afdichtingen.

Q6: Wat is de typische doorlooptijd?
A6:Doorlooptijden variëren per specificatie en hoeveelheid. Neem contact op met Zhuoyan voor actuele productieschema's en leveringsschattingen.

Vraag 7: Is aangepaste configuratie beschikbaar?
A7:Ja, Zhuoyan biedt maatwerk voor carrosseriematerialen, voeringtypes, actuatoropties en verbindingsnormen om aan specifieke procesvereisten te voldoen.
