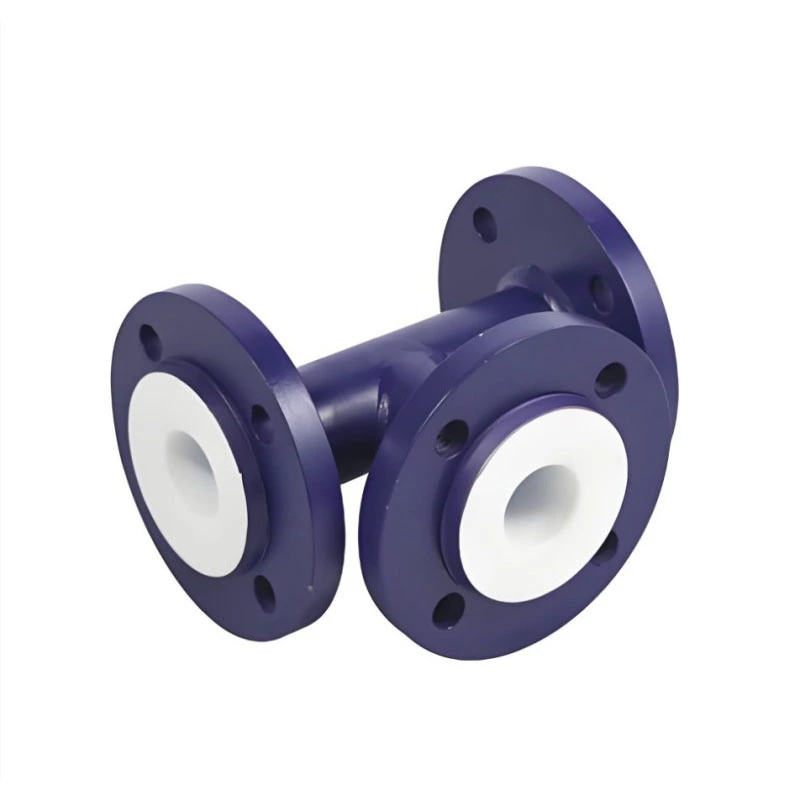

PTFE gevoerde zuurbestendige T-fitting

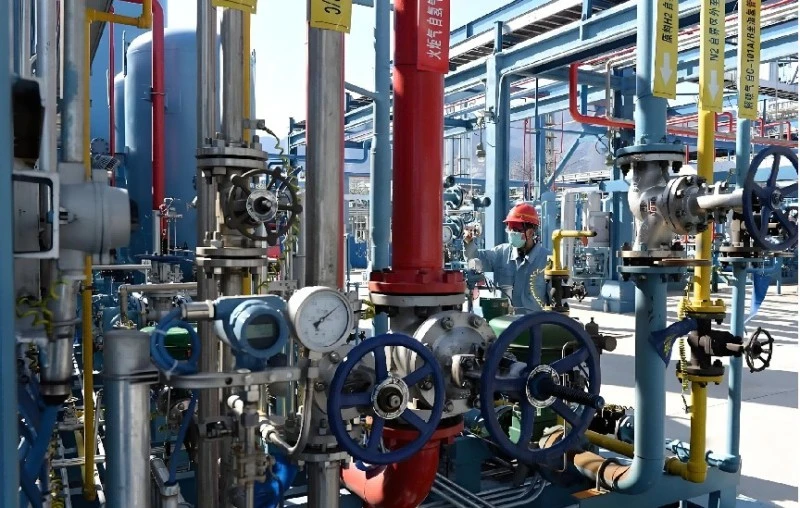

PTFE gevoerde zuurbestendige T-fitting is een driewegaftakkingspijpfitting, speciaal geoptimaliseerd voor leveringsleidingen voor zure media. Binnen netwerken voor zure chemische leidingen voeren T-stukken stroomsplitsings-, convergerende en omleidingstaken uit. De driewegkruising is gevoelig voor turbulent schuren, waardoor gewone metalen T-stukken of goedkope gespoten fittingen gemakkelijk slijten, waardoor vroegtijdige lekkage ontstaat. Dit speciale zuur-T-stuk maakt gebruik van koolstofstaal voor het drukdragende buitenlichaam en een naadloze PTFE-binnenvoering met volledige dekking op alle aftakkingen. Het kan samenwerken met beklede ellebogen, rechte pijpen en verloopstukken om een ​​volledig gesloten transportnetwerk voor zure vloeistoffen te bouwen, dat op grote schaal wordt ingezet in beitswerkplaatsen, anorganische zuurfabrieken en afvalzuurrecyclingstations in chemische parken in Zuidoost-Azië en het Midden-Oosten.

Werkingsprincipe

1. Materiaal werkingsprincipe

· Materiaal buitenkant: T-lichaam van gesmeed koolstofstaal, zorgt voor mechanische sterkte, is bestand tegen interne pijpleidingdruk, thermische uitzettingsspanning en externe installatie-impact; het smeedproces elimineert interne gietporositeitsdefecten, geschikt voor cyclische werking op lange termijn van zure medium pijpleidingen.

· Binnenste anti-corrosiebarrière: Natriumgeactiveerde PTFE-plaat is vacuümgelamineerd op de binnenste T-holte, inclusief drievoudige kruisverbinding, aftakboringen en flensafdichtingsvlakken. Chemisch inert PTFE vormt een continue isolatielaag, blokkeert dat zure vloeistof het metalen substraat raakt, voorkomt door turbulente stroming veroorzaakte spleetcorrosie op de T-kruising. Geen zichtbare metalen punten in de hele fitting.

2. Op elkaar afgestemd ondersteunend productie- en locatieproces

1. Geprefabriceerd pijpleiding-skid-montageproces:Komt overeen met in de fabriek gefabriceerde zuurtoevoerleidingskids; T-stukken zijn voorgemonteerd in de werkplaats, waardoor het hoge risico op heet werk voor zuurwerkplaatsen ter plaatse wordt verminderd.

2. Rangeren en convergeren van zure vloeistoffen:Toegepast voor de hoofdleidingstroom die wordt gesplitst naar meerdere vertakte zuurtoevoerleidingen, of voor het samenvoegen van afvalzuurstromen uit meerdere bronnen in de openbare hoofdleiding.

3. Omzeil het proces van bemonstering en veiligheidsverlichting:Reserveer tee-aftakking voor online bemonsteringspoort voor zure vloeistoffen of veiligheidsoverloopaftakking van de perifere pijpleiding voor zuuropslagtanks.

4. Hele set met fluor gevoerd gesloten-lusproces:Maak verbinding met een met PTFE beklede zuurbestendige opslagtank, transportleiding en elleboog, vorm een ​​volledig geïsoleerd zuur medium gesloten circulatiesysteem, vermijd lekkage van zure mist.

Volledige technische specificatietabel

Suggesties voor professionele modelselectie

1. Keuze van de T-vorm: Hoofdleiding en aftakleiding van hetzelfde kaliber kiezen T-stuk met gelijke diameter; Wanneer de aftakkingsstroom de leidinggrootte moet verkleinen, selecteert u een reducerend T-stuk dat overeenkomt met het werkelijke pijpleidingkaliber.

2. Keuze van de voeringdikte: Statische stroming, gewoon verdund anorganisch zuur, selecteer standaard 2 mm voering; hooggeconcentreerd zuur met sterke turbulente schuren op drievoudige kruising upgrade naar 3 mm verdikte PTFE-voering.

3. Beoordeling van de stromingsconditie: Als de tee-positie te maken krijgt met frequente stromingswisselingen en gewelddadige turbulente impact, informeer dan het technische team om de lokale voeringverbindingsvaartuigen op de drievoudige kruising te verbeteren.

4. Flensaanpassingsvereiste: Moet HG20536 volledig gevoerde flens gebruiken, niet mengen met gewone, niet-gevoerde metalen flens, vermijd zure corrosie bij de verbindingsopening.

5. Procesgeoriënteerde configuratie: voor bemonstering/overloop-bypass-aftakking, bevestig vooraf de openingspositie van de aftakking en de aftakkingslengte voor prefabricage in de fabriek, verbied ter plaatse secundair boren op het T-stuk.

Vergelijkingstabel productprestaties

Waarom kiezen voor Zhuoyan voor zuurbestendige T-fitting？

1. Gesmeed T-stuk blanco als grondstof, laat gegoten T-stuk van lage kwaliteit achterwege, elimineer verborgen zandgatdefecten die penetratie van zuur medium kunnen veroorzaken.

2. Focusversterkingsbehandeling voor drieweg-kruisingskruisingen, dit kwetsbare turbulente schuurgebied krijgt een verbeterd vacuümlamineringsvaartuig, aanzienlijk lager lekpercentage van de T-positie in de zure pijpleiding.

3. Strenge dubbele inspectienorm: speciale vonkscanning gericht op driewegkruisingen naast de conventionele vonk- en hydraulische test op het volledige oppervlak.

4. Professionele technische ondersteuning voor zuur medium: geef een suggestie voor een pijpleiding-rangeerschema op basis van de zuurconcentratie en de stroomsnelheidsparameters van de gebruiker.

5. Uniforme HG20536-flensstandaard, naadloze koppeling met onze volledige serie zuurbestendig beklede buizen, ellebogen en opslagtanks voor one-stop-aankoop van hele pijpleidingen.

6. Volledige levering van exportdocumenten, korte doorlooptijd voor standaard voorraadspecificaties, 5 jaar speciale voeringgarantie voor leidingfittingen voor zuur medium.

Veelgestelde vragen

Vraag 1: Kan deze met PTFE gevoerde, zuurbestendige T-fitting werken voor lange termijn hooggeconcentreerde zwavelzuur- en zoutzuur-rangeerpijpleidingen?

A: Ja, gebruik de optie voor een verdikte voering van 3 mm wanneer u wordt geconfronteerd met zuur met een hoge concentratie en gewelddadig turbulent schuren op een driewegkruising.

Vraag 2: Wat is het verschil tussen een T-stuk met gelijke diameter en een reducerend T-stuk?

A: T-stuk met gelijke diameter betekent dat de hoofdleiding en de aftakleiding een identieke nominale diameter hebben; Het reducerende T-stuk wordt toegepast wanneer het kaliber van de zijpijpleiding kleiner is dan de hoofdpijpleiding.

Vraag 3: Is het ter plaatse boren of openen van het T-lichaam toegestaan ​​om extra vertakking toe te voegen?

A: Strikt verboden. Boren zal de integrale PTFE-voering vernietigen. Alle vestigingsposities en -afmetingen moeten worden bevestigd voordat ze in de fabriek worden geprefabriceerd.

Vraag 4: Kan dit T-stuk passen bij het bestaande met PTFE gevoerde zuurbestendige pijpleidingsysteem?

A: Het keurt de HG20536 uniforme volledig gevoerde flensstandaard goed, kan direct worden geassembleerd met ondersteunende beklede pijp-, elleboog- en opslagtankapparatuur.

Vraag 5: Welke inspectie zal elk zuurbestendig T-shirt ondergaan vóór levering?

A: Elke fitting wordt onderworpen aan een vonkenscan van de volledige wand (nadrukscan in drie richtingen kruispuntpositie) plus een hydraulische drukvastheidstest.

Vraag 6: Welke items vallen onder de garantie?

A: T-lichaam van gesmeed koolstofstaal 10 jaar structurele garantie; PTFE-voering 5 jaar garantie, met uitzondering van kunstmatige krassen, verkeerde installatie en schade door onjuiste mediumtoepassing.
