Met PTFE gevoerd zuurbestendig chemisch T-stuk

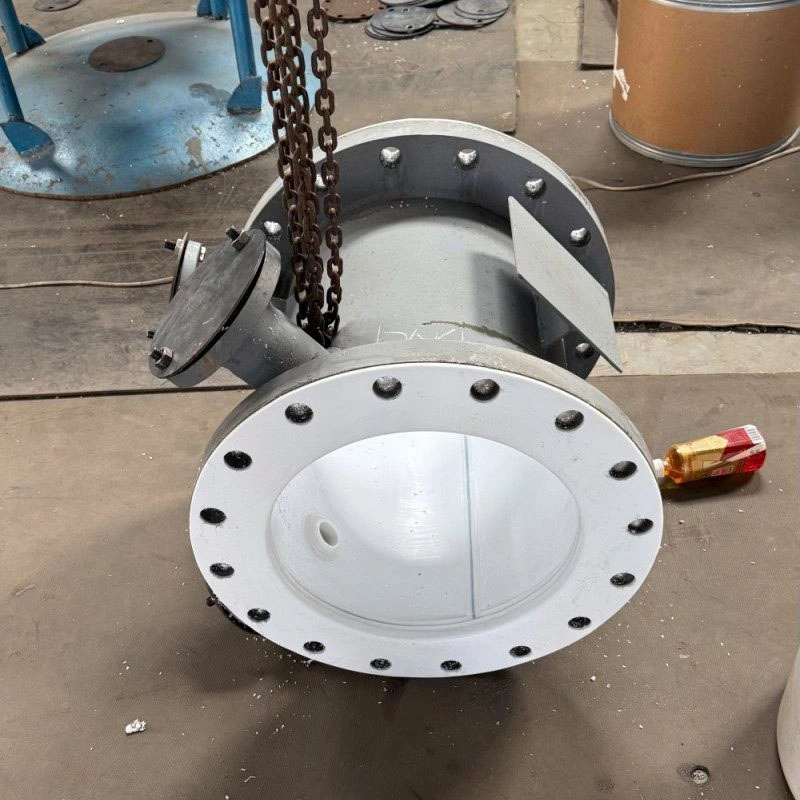

Zhuoyan PTFE gevoerd zuurbestendig chemisch T-stuk is een pijpfitting ontworpen voor chemische weerstand in industriële pijpleidingsystemen. Het product heeft een metalen buitenschaal gecombineerd met een binnenvoering van PTFE, waarbij gebruik wordt gemaakt van de mechanische sterkte van staal en de chemische inertie van PTFE. De T-constructie omvat een hoofdleiding en een zijleiding die een "T"-vorm vormen, waardoor vloeistofomleiding of convergentie in leidingnetwerken mogelijk is. Deze bekledingstechnologie voorkomt direct contact tussen corrosieve media en het metalen substraat, waardoor het risico op door corrosie veroorzaakte lekkage wordt verminderd en de levensduur wordt verlengd. Zhuoyan PTFE gevoerde T-shirts worden vervaardigd met aandacht voor de voeringdichtheid en dikteconsistentie om aan industriële eisen te voldoen.

Wat is een PTFE-lijnzuurbestendig chemisch T-stuk?

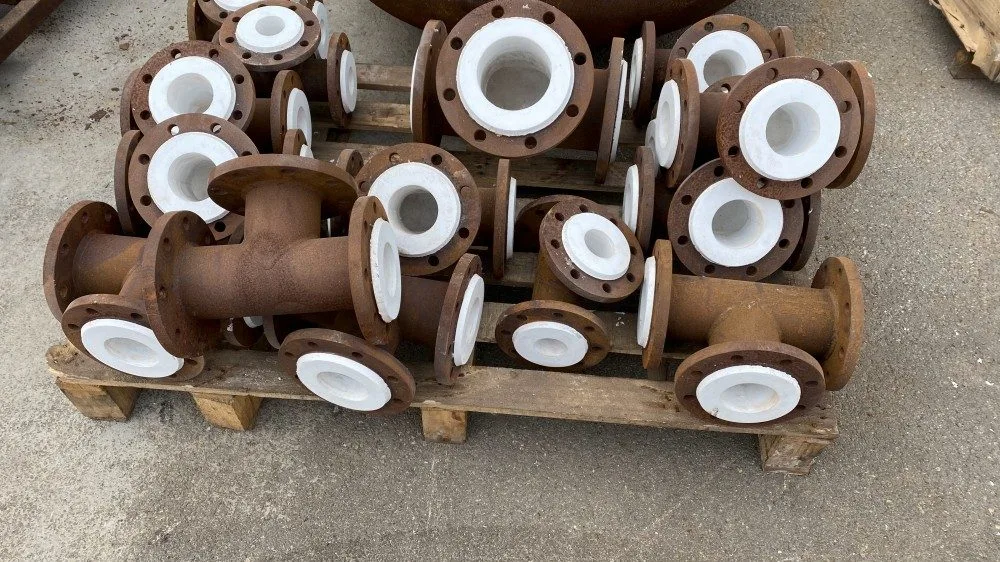

Een met PTFE bekleed zuurbestendig chemisch T-stuk (ook wel een met PTFE bekleed T-stuk of chemisch T-stuk genoemd) is een pijpleidingcomponent die bestaat uit een metalen lichaam bekleed met polytetrafluorethyleen (PTFE) aan de binnenzijde. Het dient als aftakking in leidingsystemen, waardoor de stroming van één inlaat in twee uitlaten kan worden gesplitst of van twee inlaten in één uitlaat kan worden gecombineerd. De PTFE-voering fungeert als een barrière tussen de getransporteerde vloeistof en de metalen schaal en beschermt de buis tegen chemische aantasting. Dit ontwerp is met name relevant voor toepassingen waarbij agressieve chemicaliën, zeer zuivere media of verhoogde temperaturen betrokken zijn, waarbij standaard metalen fittingen last zouden hebben van corrosie of vervuiling. Met PTFE gevoerde zuurbestendige chemische T-stukken zijn verkrijgbaar in gelijke T-stukken en reducerende T-stukken en kunnen in verschillende maten worden vervaardigd voor verschillende buisdiameters.

Toepassingen

Met PTFE beklede zuurbestendige chemische T-stukken worden gebruikt in industriële leidingsystemen die corrosieve vloeistoffen, zeer zuivere vloeistoffen of media transporteren die contaminatiecontrole vereisen.

Veel voorkomende toepassingsgebieden zijn onder meer:

· Chemische industrie:Transport van sterke zuren (zwavelzuur, salpeterzuur, zoutzuur), sterke alkaliën (natriumhydroxide, kaliumhydroxide) en organische oplosmiddelen in chemische fabrieken.

· Farmaceutische industrie:Transport van zeer zuivere reagentia en actieve ingrediënten waarbij de productzuiverheid behouden moet blijven.

· Petrochemie en olie en gas:Verwerking en transport van corrosieve koolwaterstoffen, zuur gas en chemische additieven.

· Waterbehandeling:Hanteren van corrosieve behandelingschemicaliën, bleekmiddelen en afvalwater met agressieve componenten.

· Voedselverwerking:Overdracht van zure of alkalische voedselingrediënten en reinigingsoplossingen waar hygiëne en corrosiebestendigheid vereist zijn.

· Halfgeleiderindustrie:Levering van ultrapuur water en zeer zuivere chemische reagentia in de elektronica-industrie.

Typische scenario's zijn onder meer:

· Zuuroverdrachtlijnen:Transport van geconcentreerd zwavelzuur, salpeterzuur of zoutzuur in chemische fabrieken.

· Bijtende verwerkingssystemen:Hanteren van natriumhydroxide- of kaliumhydroxideoplossingen bij pulp- en papier-, textiel- en chemische verwerking.

· Oplosmiddelafgiftesystemen:Transport van organische oplosmiddelen zoals tolueen, xyleen en gechloreerde koolwaterstoffen waar koolstofstaal vatbaar zou zijn voor aantasting.

· Hoogzuivere watersystemen:Distributie van gedeïoniseerd water of ultrapuur water in farmaceutische en halfgeleiderfaciliteiten om metaalverontreiniging te voorkomen.

· Afvalverwerkingssystemen:Behandeling van corrosief afvalwater en chemische afvalstromen in milieuzuiveringsinstallaties.

Werkingsprincipe en productieproces

Werkingsprincipe

De PTFE-voering fungeert als een chemisch inerte isolatielaag tussen het corrosieve medium en de metalen schaal. PTFE (polytetrafluorethyleen) is een fluorpolymeer met een koolstof-fluorbindingsstructuur die een hoge chemische stabiliteit biedt. Het materiaal is bestand tegen aantasting door de meeste zuren, logen en organische oplosmiddelen, met uitzondering van gesmolten alkalimetalen, elementair fluor en bepaalde gefluoreerde verbindingen bij verhoogde temperaturen. Door deze inertie kan het T-stuk agressieve media transporteren zonder de integriteit van de metalen buitenschaal in gevaar te brengen. De metalen schaal biedt structurele sterkte om systeemdruk en mechanische belastingen te weerstaan, terwijl de PTFE-voering chemische compatibiliteit met de procesvloeistof garandeert.

Productieprocessen

Er worden twee primaire productiemethoden gebruikt voor PTFE-voeringen:

1. Poedergieten (isostatisch / compressiegieten)
PTFE-poeder wordt in de T-vormholte gevuld en onderworpen aan isostatisch persen onder hoge druk (meestal rond 30 MPa), gevolgd door een sinterproces om een ​​dichte, uniforme voeringlaag te vormen. Dit proces levert een hogere voeringdichtheid en verbeterde prestaties op.

2. Extrusie (push) methode
PTFE-poeder wordt in buisvorm geëxtrudeerd en vervolgens in de metalen buis getrokken. Deze methode wordt voornamelijk gebruikt voor kleinere diameters (tot DN100) en toepassingen met lagere onderdruk.

Na de vorming van de bekleding omvat het assemblageproces het lassen van de metalen schaalcomponenten en het bevestigen van flenzen volgens standaardspecificaties om de integriteit van de verbindingen en de afdichtingsprestaties te garanderen.

Voorzorgsmaatregelen voor gebruik

Om een ​​optimale levensduur en veilige werking van met PTFE gevoerde T-stukken te garanderen, moeten de volgende punten in acht worden genomen:

1. Temperatuur- en druklimieten:

· Bedrijfstemperatuurbereik: -180°C tot +160°C onder positieve druk.

· Drukwaarde: doorgaans tot 2,5–3,0 MPa, afhankelijk van de grootte en het proces.

2. Installatie:

· Flensafdichtingsoppervlakken moeten vóór installatie worden beschermd tegen krassen, snijwonden of stoten.

· Voer geen lassen, snijden of vlamverhitting uit op het metalen lichaam nadat de bekleding is aangebracht; een afstand van minimaal 1 meter tot warmtebronnen aanhouden.

· Gebruik de juiste pakkingen en aanhaalmomenten bij het vastschroeven van flensverbindingen.

3. Opslag:

· Opslaan in een overdekte ruimte, uit de buurt van direct zonlicht en regen.

· Vermijd zwaar stapelen of stoten die de voering kunnen beschadigen.

4. Beperkingen:

· PTFE is niet geschikt voor gesmolten alkalimetalen, elementair fluor of bepaalde gefluoreerde verbindingen zoals chloortrifluoride en uraniumhexafluoride.

· Temperatuur- en druklimieten mogen niet gelijktijdig worden overschreden; hogere temperaturen kunnen de maximaal toegestane druk verlagen.

Veelgestelde vragen

Vraag 1: Welke chemicaliën kunnen PTFE-gevoerde T-stukken verwerken?
A1:PTFE is bestand tegen de meeste zuren, logen en organische oplosmiddelen. Het is compatibel met zwavelzuur, salpeterzuur, zoutzuur, natriumhydroxide en vele organische oplosmiddelen. Uitzonderingen zijn onder meer gesmolten alkalimetalen, elementair fluor en bepaalde gefluoreerde verbindingen bij verhoogde temperaturen.

Vraag 2: Welk temperatuurbereik ondersteunen deze T-shirts?
A2:T-stukken met PTFE-voering kunnen onder positieve druk van -180°C tot +160°C worden gebruikt. De temperatuurlimieten zijn lager onder vacuümomstandigheden, afhankelijk van het productieproces.

Vraag 3: Welke maten zijn beschikbaar voor T-shirts met PTFE-voering?
A3:Standaardmaten variëren over het algemeen van DN15 (1/2") tot DN600 (24"), waarbij zowel gelijke T-stukken als reducerende T-stukken beschikbaar zijn. Aangepaste formaten kunnen worden vervaardigd voor specifieke projectvereisten.

Vraag 4: Hoe wordt de kwaliteit van de PTFE-voering getest?
A4:De integriteit van de voering wordt gewoonlijk getest met behulp van vonktests (detectie van elektrische ontladingen) bij gespecificeerde spanningen (doorgaans 10–25 KVA) om eventuele gaatjes of defecten in de voeringlaag te identificeren. Hydrostatische druktests worden ook uitgevoerd op afgewerkte fittingen.

Vraag 5: Kunnen T-stukken met PTFE-voering onder vacuümomstandigheden worden gebruikt?
A5:Ja. Producten vervaardigd met behulp van isostatisch persen kunnen onder vacuümomstandigheden worden gebruikt. De maximale bedrijfstemperatuur onder vacuümomstandigheden is afhankelijk van de specifieke productiemethode.
