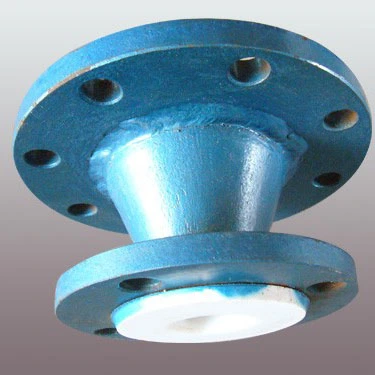

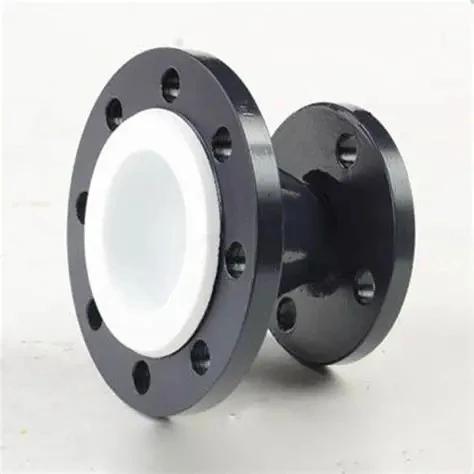

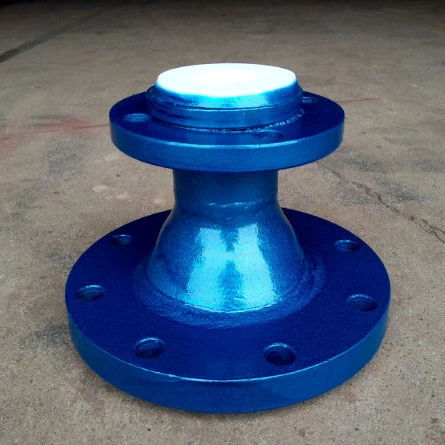

PTFE gevoerde farmaceutische pijpverkleiner

Een door de Zhuoyan-fabriek uit China aangeboden PTFE-gevoerde farmaceutische pijpverkleiner is een pijpfitting die twee pijpen met verschillende diameters met elkaar verbindt, terwijl een corrosiebestendig binnenoppervlak behouden blijft. Het verloopstuk bestaat uit een buitenschaal van koolstofstaal of roestvrij staal met een PTFE-voering (polytetrafluorethyleen) die aan het binnenoppervlak is bevestigd. Dit ontwerp combineert de structurele sterkte van staal met de chemische bestendigheid van PTFE, waardoor het geschikt is voor het hanteren van corrosieve vloeistoffen in farmaceutische, chemische en voedselverwerkingstoepassingen.

Technische specificatie

Wat is een PTFE-gevoerde farmaceutische pijpverkleiner?

Een met PTFE gevoerde farmaceutische pijpverkleiner is een gespecialiseerde fitting die wordt gebruikt voor de overgang tussen pijpgroottes in verwerkingssystemen waar productzuiverheid en corrosieweerstand van cruciaal belang zijn. Het beschikt over een PTFE-voering die de procesvloeistof isoleert van de metalen buiswand. Deze configuratie wordt vaak gebruikt in de farmaceutische industrie, waar het handhaven van de productintegriteit en het voorkomen van metaalverontreiniging essentieel is.

Werkingsprincipe

De met PTFE beklede farmaceutische pijpverkleiner werkt door een soepel, chemisch inert stroompad te bieden tussen pijpen van verschillende afmetingen. De PTFE-voering wordt door middel van een giet- of extrusieproces in de stalen schaal gevormd, waardoor een naadloze barrière ontstaat die voorkomt dat de procesmedia in contact komen met het metalen oppervlak. Wanneer het verloopstuk in een leidingsysteem wordt geïnstalleerd, zorgt het ervoor dat vloeistof van een pijp met een grotere diameter naar een kleinere kan stromen (of omgekeerd), terwijl een consistent, tegen corrosie beschermd binnenoppervlak behouden blijft. De geflensde uiteinden maken veilige verbindingen met pakkingen mogelijk om lekkage te voorkomen.

Voordelen

· Chemische resistentie: De PTFE-voering is bestand tegen blootstelling aan een breed scala aan zuren, logen en organische oplosmiddelen die vaak worden gebruikt in farmaceutische processen

· Preventie van besmetting: Het inerte PTFE-oppervlak voorkomt het uitlekken van metaalionen en productverontreiniging

· Temperatuurtolerantie: Werkt effectief van -180°C tot +160°C en is geschikt voor verschillende procesomstandigheden

· Minder onderhoud: Het gladde PTFE-oppervlak is bestand tegen vervuiling en kalkaanslag, waardoor de reinigingsintervallen worden verlengd

· Duurzame constructie: De stalen buitenschaal zorgt voor mechanische sterkte, terwijl de PTFE-voering bestand is tegen chemische blootstelling

Veel voorkomende correcte en onjuiste praktijken in gebruik

Correcte praktijken:

· Inspecteer de flensafdichtingsoppervlakken vóór installatie op vlakheid en reinheid

· Gebruik de juiste aanhaalmomenten en draai de flensbouten gelijkmatig aan

· Bevestig dat de oriëntatie van het reduceerstuk overeenkomt met de stroomrichting, indien van toepassing

· Controleer periodiek de integriteit van de afdichtingen bij flensverbindingen

Onjuiste praktijken:

· Vermijd krassen of mechanische beschadiging van het oppervlak van de PTFE-voering

· Gebruik de machine niet boven de ontwerpdrukwaarde

· Niet gebruiken buiten het gespecificeerde temperatuurbereik

· Vermijd het gebruik van onverenigbare pakkingmaterialen

Veelgestelde vragen

Q1: Welke soorten verloopstukken zijn er beschikbaar?
A1:Er zijn zowel concentrische verloopstukken (voor verticale overgangen) als excentrische verloopstukken (voor horizontale leidingen met gehandhaafd bodem- of bovenniveau) leverbaar.

Q2: Kan het met PTFE gevoerde verloopstuk vacuümservice aan?
A2:Ja, correct vervaardigde, met PTFE beklede verloopstukken met de juiste wanddikte kunnen onder vacuümomstandigheden worden gebruikt.

Q3: Hoe selecteer ik de juiste maat verloopstuk?
A3:Selecteer op basis van de diameters van de inlaat- en uitlaatpijpen, de werkdruk, de temperatuur en de media die worden getransporteerd. Raadpleeg de technische specificatietabel voor standaard maatcombinaties.

Q4: Is de PTFE-voering vervangbaar?
A4:De PTFE-voering is tijdens de productie permanent aan de stalen schaal gehecht. Als de liner beschadigd raakt, moet de gehele reduceereenheid worden vervangen.
